溶接の共同のロボット腕Igus Ur -クランプはケーブルの指導付属品をしっかり止めます

普遍的なロボット付属品IGUS UR-CLAMPはケーブルの指導を保証します

導入

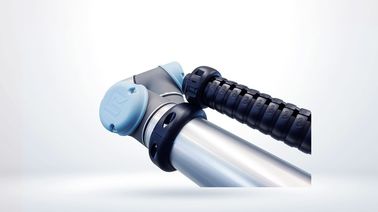

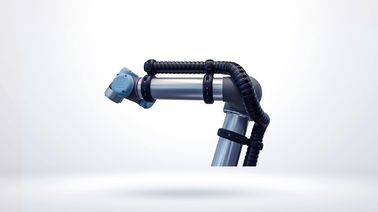

• igus®のtriflex® RシステムはURのロボットに沿って安全なケーブルおよびホースを導きます
• URのロボットの腕のまわりの総合的なクランプそしてエネルギーの鎖による指導

特徴および利点

• 容易で、速い取付け
• 短くし、延びること容易なモジュラー方式–
• 最低の曲げ半径および最低のねじりの角度の指導をケーブルで通信して下さい
• 外側（TRE、TRL）からの利用されたケーブル（コネクター）が付いている容易で、速い詰物
• ケーブルおよびホースを分けるための2つか3つの部屋

• 次元:

  UR3/UR3e

  • TR.916.810.054
    • 30mmの幅、
    • 130,5mmの高さ、
    • Ø 54mm
  • TR.916.810.066
    • 30mmの幅、
    • 142,5mmの高さ、
    • Ø 66mm

  UR5

  • TR.916.810.075
    • 30mmの幅、
    • 152mmの高さ、
    • Ø 75mm
  • TR.916.810.086
    • 30mmの幅、
    • 162,5mmの高さ、
    • Ø 86mm

  UR10

  • TR.916.810.086
    • 30mmの幅、
    • 162,5mmの高さ、
    • Ø 86mm
  • TR.916.810.108
    • 30mmの幅、
    • 185mmの高さ、
    • Ø 108mm

それがいかに働くか

• すべてのURのロボットのための保護装置そして総合的なクランプの使用を用いるtriflex® Rシステムの新しい指導。
• 干渉の輪郭のない優雅な指導のエネルギー・システムのための統合されたねじが付いている新しく総合的なクランプの容易な土台

 適用

•、つき、および溶接分配します
