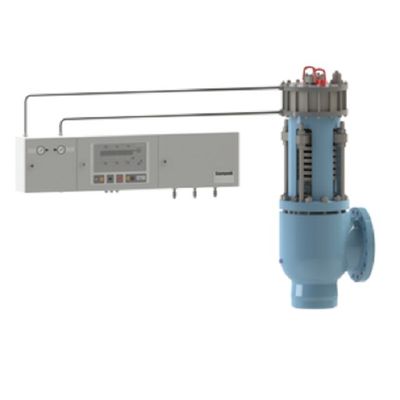

溶接の端またはフランジを付けたようになった関係の高圧蒸気の安全弁とのSOTのSempellモデルSOTの設計
溶接の端またはフランジを付けたようになった関係とのディスクばねの設計のボイラー保護のための高圧安全弁
特徴
補足の負荷による一定圧力までの高い堅さ
円滑な運用（ぽんと鳴ることによる力無し）
ディスクばねは螺旋形ばねと比較されるより高い力を可能にする。これは高容量のための高い一定圧力で起因する。
機械上昇停止は機能安定性を保障する
付加的な部品なしの流体静力学テストのための錠
高く正当な背圧
指定
サイズの入口:DN 100 – DN 600
NPS 4 – NPS24
温度較差:
+700までの°C/+1300 °F
一定圧力:
10棒– 450棒
開口部の直径
66のmm – 438のmm
設計:
開いたボンネット
釣り合ったピストン
ディスクばねのタイプ
気学的に助けられる
ボディ材料:
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
付属品:
位置表示器
適用
EN12952およびTRDのボイラー。飽和させた過熱状態および臨界超過蒸気。完全な制御が要求される特定のガス塗布のためにまた適した。
これらの管理された安全圧力救助システム（CSPRS）はENおよびTRDの条件の完全な承諾の圧力保護の完全に管理された性能を提供するのにアクチュエーターを使用する。これらの弁は完全に座席堅さ、重圧および排出の性能のための適用の条件に適するために十分にカスタマイズすることができる。螺旋形ばね（タイプSOH）またはより大きい弁のためのディスクばね（タイプSOT）。、STE4冗長およびインライン点検が付いている電空の制御装置かSTE5空気制御の単位と結合される。TÜVはPED及びEN4126-5にタイプ テストした。
