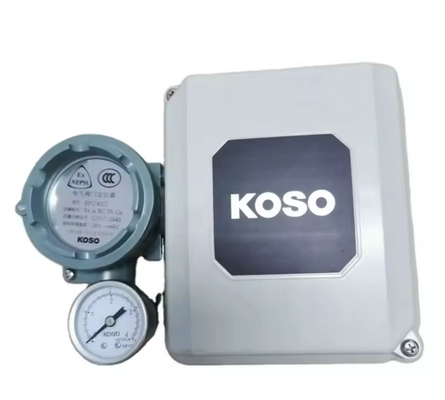

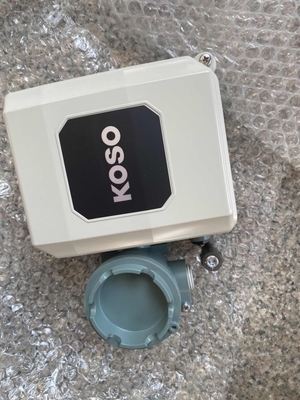

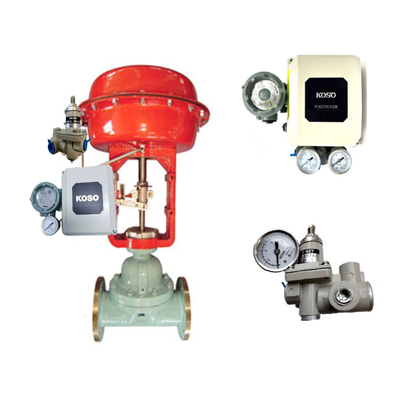

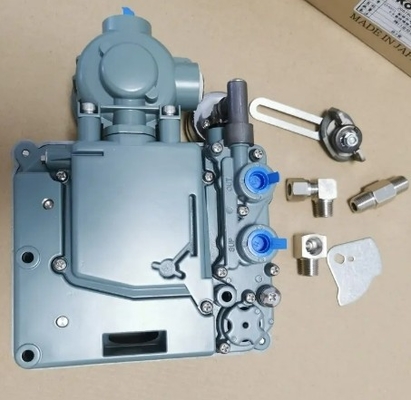

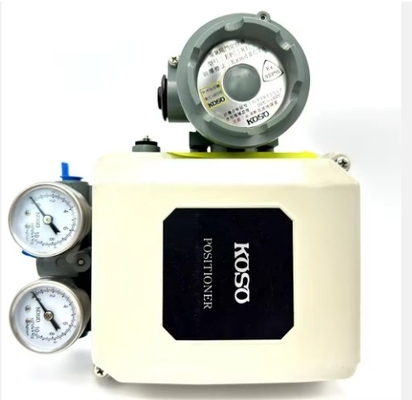

EP800 シリーズ ポジショナー は,気力駆動器に搭載され,電源から DC 4 20 mA の信号を受信することで,駆動器を動かす. また,検出し,返信する機能もあります.
動作装置の移動により, DC 4 20 mA の信号. EP800 は,スプリング・リターンとダブル・アクチュエータの両方で使用できます.
仕様
シリーズ
EP800
モデル
EPA801
入力信号
4~20mA アナログ信号または数字信号
入力インペダンス
25°C で 250 ± 5%
特徴
線形
ブランド名
コソ
パイロットバルブ
血液が出ないタイプ/ 単効型と双効型が利用できます
空気供給
出力空気圧 50%
単効型: 140 Kpa の空気供給で 5Nl / min
双作用型: 400 Kpa の空気供給で 15 Nl / min
最大容量
輸出が大気通気時 容量
単効型: 140 Kpa の空気供給で 175 Nl / min
二重作用型:400Nl/min 400 Kpa の空気供給で
パフォーマンス
単効アクチュエータ用
線形性 1.0% フルストローク
ヒステレシス 完全ストロックの0.5%
完全ストロックの 0.1% の応答レベル
繰り返し性 0.2% フルストロック
供給圧力効果 0.1%/10 Kpa
双作用アクチュエータ用
線形性 1.5% フルストローク
ヒステレシス 0.8% フルストロック
完全ストロックの 0.2% の応答レベル
繰り返し性 0.3% 全走行
供給圧力効果 0.4%/50 Kpa コソ
バルブなしのアクチュエータ上の位置付け器の性能を表します. バルブとアクチュエータを備えた完全なユニット,KOSO STANDARD SPECIFICATIONを参照.
空中接続
Rc 1/4
ワイヤリング接続
G1/2
環境温度
標準型 20 80
高温サービス (オプション) 0 100
低温サービス (オプション) 50 60
環境湿度範囲
10 90% RH
囲み
耐候型 (IP65)
防爆型 (Ex md CT6)
01171
本質的に安全な爆発 試料タイプ (Exia CT6)
01172
標準アニキラリア
オートマニュアル変更
機能 低容量から高容量アクチュエータで使用可能 搭載された容量制御スプリングを調整することで,ポジショナーが作れます 低気消費 パイロットバルブには低気消費量と高容量があります.出力特性 選択可能です.フィードバック構造にカムがあり,標準線形特征以外の選択肢が利用可能である. 多様なフィードバックタイプと互換性 カムブロックを交換するだけで以下のタイプに適用できます. 線形型アクチュエータ:標準レバー型EP 8 1 * ローータリー型アクチュエータ:レバー型EP 8 2 * 向け ローータリー型アクチュエータ: Feedback for direct connection to driving shaft EP 8 4 REVERSE ACTION PILOT VALVE EASILY AVAILABLE The positioner for double acting actuators can be used as a reverse action pilot valve when combined with a spring return actuator that requires a reverse action pilot防圧・防爆構造 標識 敷地内調整可能 防圧・防爆構造ターミナルとコイルブロックを1つのパッケージに組み込む内部検査やスパン調整のために位置付け器蓋を外すことも可能になります. 固有の安全性のある構造 (トルクコイルタイプ:EP82) は,端末とコイルを1つのパッケージとしてカバーします.指定されたゼナー障壁の採用と組み合わせた低温 (40 度) から高温 (60 度) の環境のすべての危険なガス場所 (クラス 0 のエリアを含む) に適用できる装置です.
