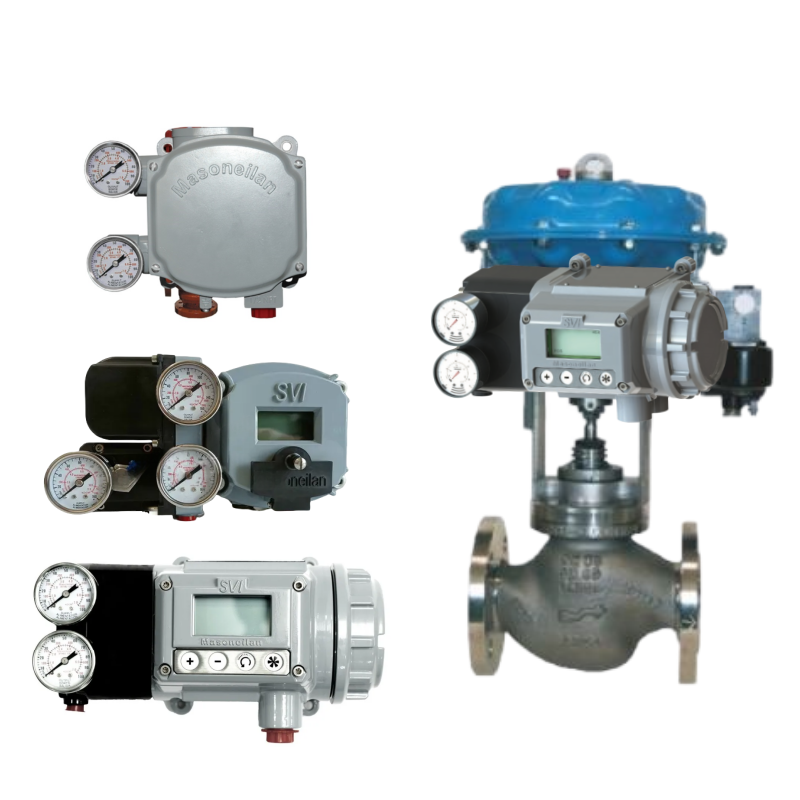

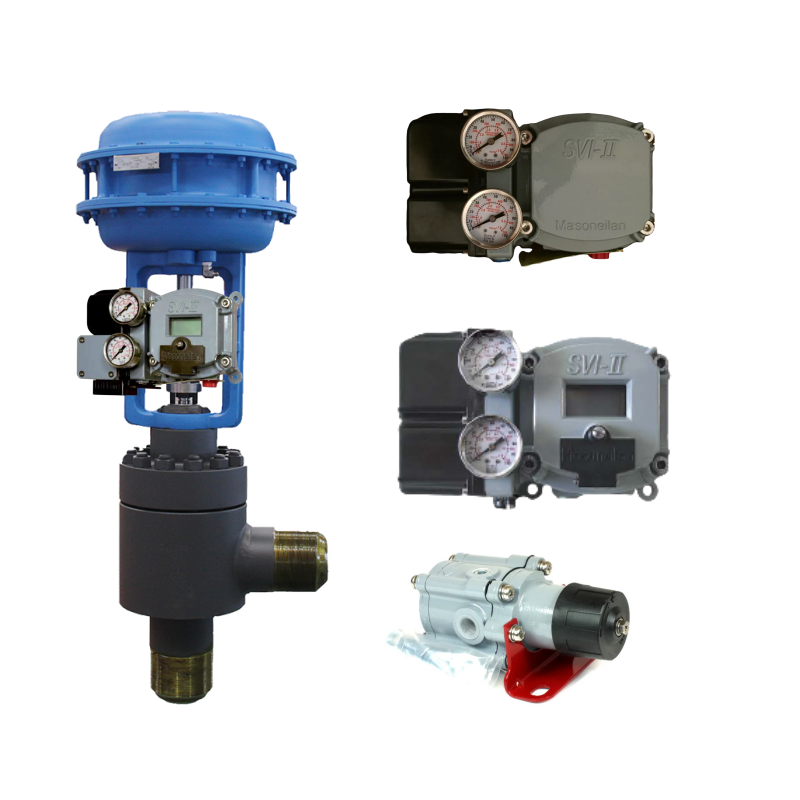

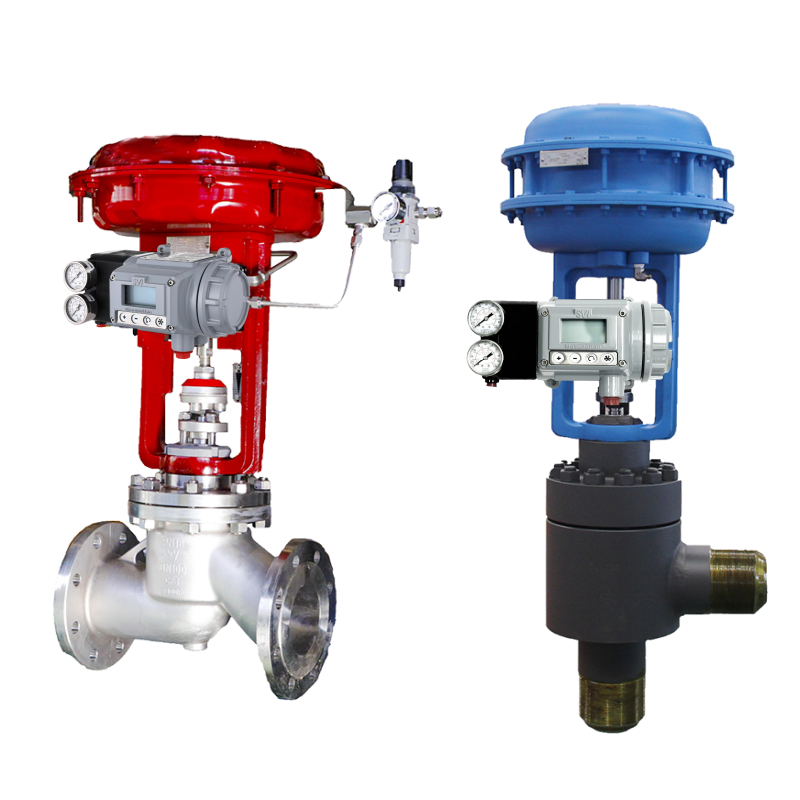

Masoneilan SVI2 インテリジェントバルブポジショナー（中国製バルブ付き）
製品紹介
Masoneilan SVI2は、高性能インテリジェントバルブポジショナーです。中国製バルブと組み合わせることで、産業用途向けに正確で信頼性の高い制御を提供します。
技術仕様
性能
- ヒステリシス+デッドバンド：±0.2%
- 繰返し性：±0.2%
- 感度：±0.2%
- 適合性：±0.3%
- 精度：±0.5%（標準+0.25%）
入力電源と信号
- 信号：HART®通信プロトコルによる4～20mA
- 電源：4～20mA制御信号から供給
- 最小端子電圧：11.2V DC
- 最小電流信号：3.6mA
動作条件
- 動作温度範囲：-58°F～+185°F（-50°C～+85°C）
- 空気供給圧力：
- シングルアクティング：20～100 psi（1.4～6.9 bar）
- ダブルアクティング：20～150 psi（1.4～10.3 bar）
- 空気消費量：
- シングルアクティング：
- 30 psi（2.1 bar）：0.22 scfm（8 l/m）
- 60 psi（4.2 bar）：0.282 scfm（8 l/m）
- 90 psi（6.3 bar）：0.424 scfm（21 l/m）
- ダブルアクティング：
- 30 psi（2.1 bar）：0.424 scfm（21 l/m）
- 60 psi（4.2 bar）：0.565 scfm（6 l/m）
- 90 psi（6.3 bar）：0.847 scfm（24 l/m）
- 120 psi（8.4 bar）：10.6 scfm（30 l/m）
材料と構造
- ハウジング：標準アルミニウムハウジング、ステンレス鋼はリクエストに応じて利用可能
- コーティング：ISO 12944-2カテゴリーC4に準拠したグレーポリウレタン
認証とコンプライアンス
- HARTプロトコル：HARTリビジョン5または7プロトコルをサポート
- EMC規格：EN 61000-4-2、3、5、6、8およびIEC 8014-2、-3、-4に準拠
- 安全認証：FM、FMA、FIX、IECEx
- 地域認証：CCC、ITRL、CCOE、CU-TR、AZS、UZ、INMETRO、JIS、KOSHA、IA、UKRAINE
- ハウジング保護等級：NEMA 4X/IP66
- CEマーキング：SIL2自己適合性に関するEC6I508セクション2-3に準拠
診断と機能
- 5つの圧力センサー：監視と診断用
- ストローク回数：バルブストロークの総数を記録
- バルブ動作時間：開閉およびほぼ閉じた位置に費やされた時間を記録
- オフライン制御バルブシグネチャ：VarVue SuiteまたはAdvanced DTMを使用したオフライン制御バルブシグネチャをサポート
- オンライン摩擦監視：Valve Awareを介したオンライン摩擦を監視
- アップグレード可能な診断：ユーザーの要件に基づいたフィールドアップグレード可能な診断レベル
通信と出力
- ポジション送信器：4～20mA、2線式ループ電源、10～24Vdc電圧標準
- 設定可能なデジタル接点：2つの設定可能で内蔵された絶縁ソリッドステートスイッチ、30Vdc、1A
アクチュエータストローク範囲
- リニアモーション：0.25インチ（6.4 mm）～6インチ（標準取り付け）；6インチ（150 mm）を超える場合は拡張取り付けが必要
- ロータリーモーション：18～140度
- ストロークセンサー分解能：0.0015%
特徴
- ユニバーサルデザイン：リニアおよびロータリーバルブアプリケーションの両方に適しています
- 非接触位置センサー：実績のある非接触位置センサー技術
- ローカルディスプレイと制御：現場での操作を容易にする外部LCDとプッシュボタン
- セットアップウィザード：セットアップウィザードによる迅速かつ簡単な試運転
- オフラインおよびオンライン診断：オフラインおよびオンライン状態の両方に対応する包括的な診断機能
- 2つの設定可能なスイッチ：2つの設定可能で内蔵された絶縁ソリッドステートスイッチ
- HART通信：さまざまな制御システムとの統合のためのHART通信プロトコルをサポート
- 耐久性のあるハウジング：陽極酸化アルミニウム製の堅牢なハウジング
アプリケーション
この組み合わせは、石油・ガス、発電、精製、石油化学、ミッドストリーム石油・ガス、アップストリーム石油・ガスなどの業界で広く使用されています。蒸気タービン発電機、コンデンサー、冷却塔、原子炉建物、タービン建物、原子炉施設グラウンド＆BOP、蒸気タービン、ガスタービン、熱回収蒸気発生器、プラントバランス、蒸留、ハイドロプロセッシング、改質、クラッキング、二次ブレンド、焼入れ＆フラクショニング、チャージガス圧縮、分離、パイプライン完全性操作、脱水、冷凍、液化、ローディング/出荷、再ガス化、補助脱水/処理、圧縮など、さまざまなアプリケーションに適しています。
利点
- より迅速な試運転：迅速なセットアップと試運転により、ダウンタイムを短縮し、効率を向上させます
- 正確な位置決め：最適なプロセス制御のために正確なバルブ位置決めを保証します
- 双方向通信：ローカルまたはリモートでのセットアップと監視を容易にします
- 制御システムとの統合：多くの制御システムおよび資産管理ソフトウェアと互換性があります
- 最適化された性能：アクチュエータサイズに関係なく、高性能バルブ制御を提供します
