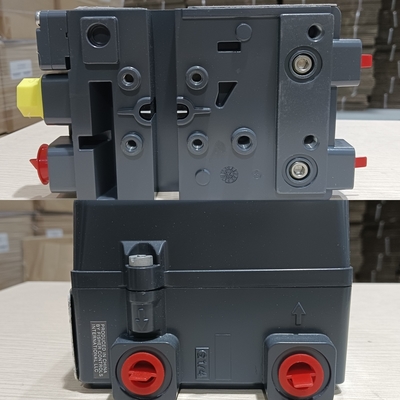

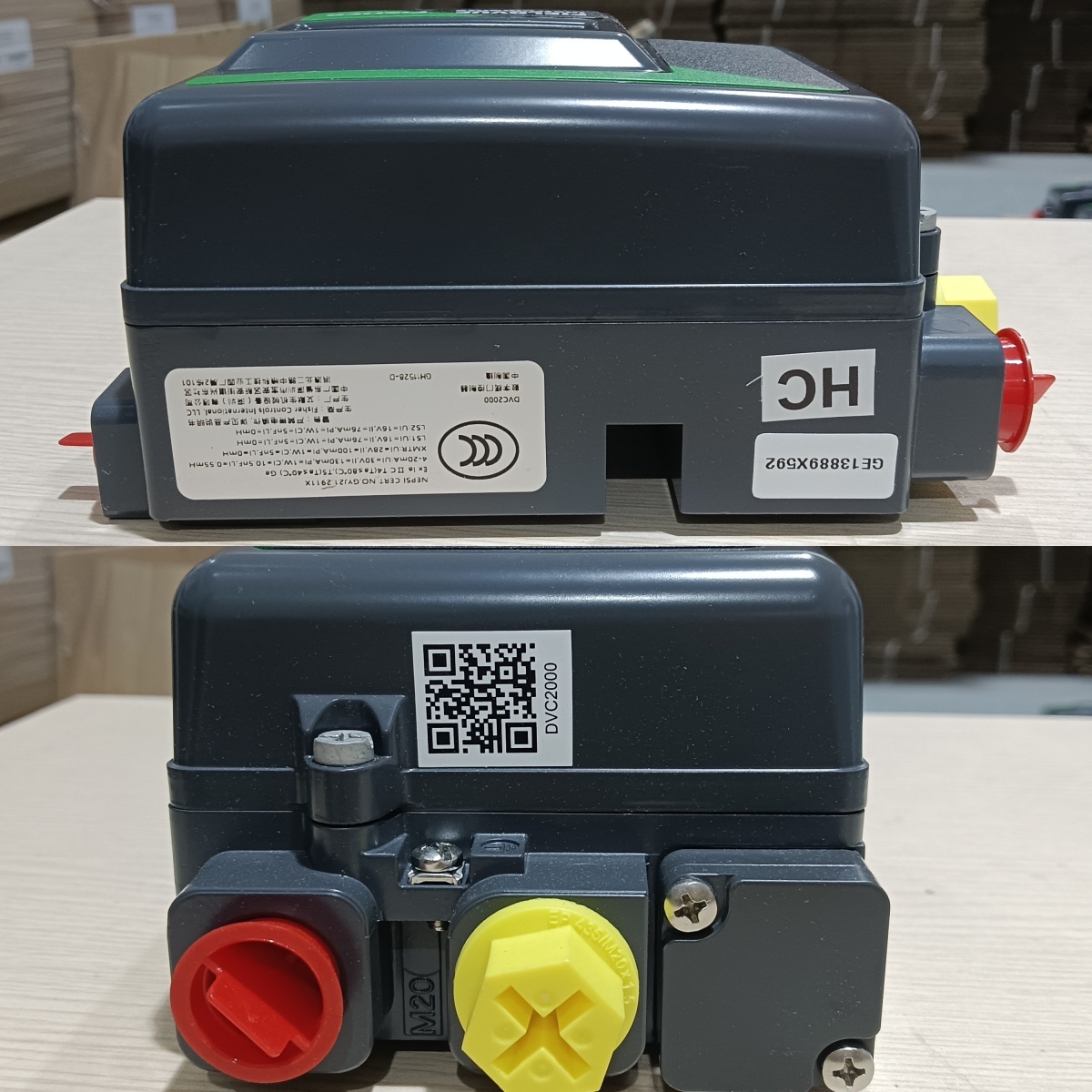

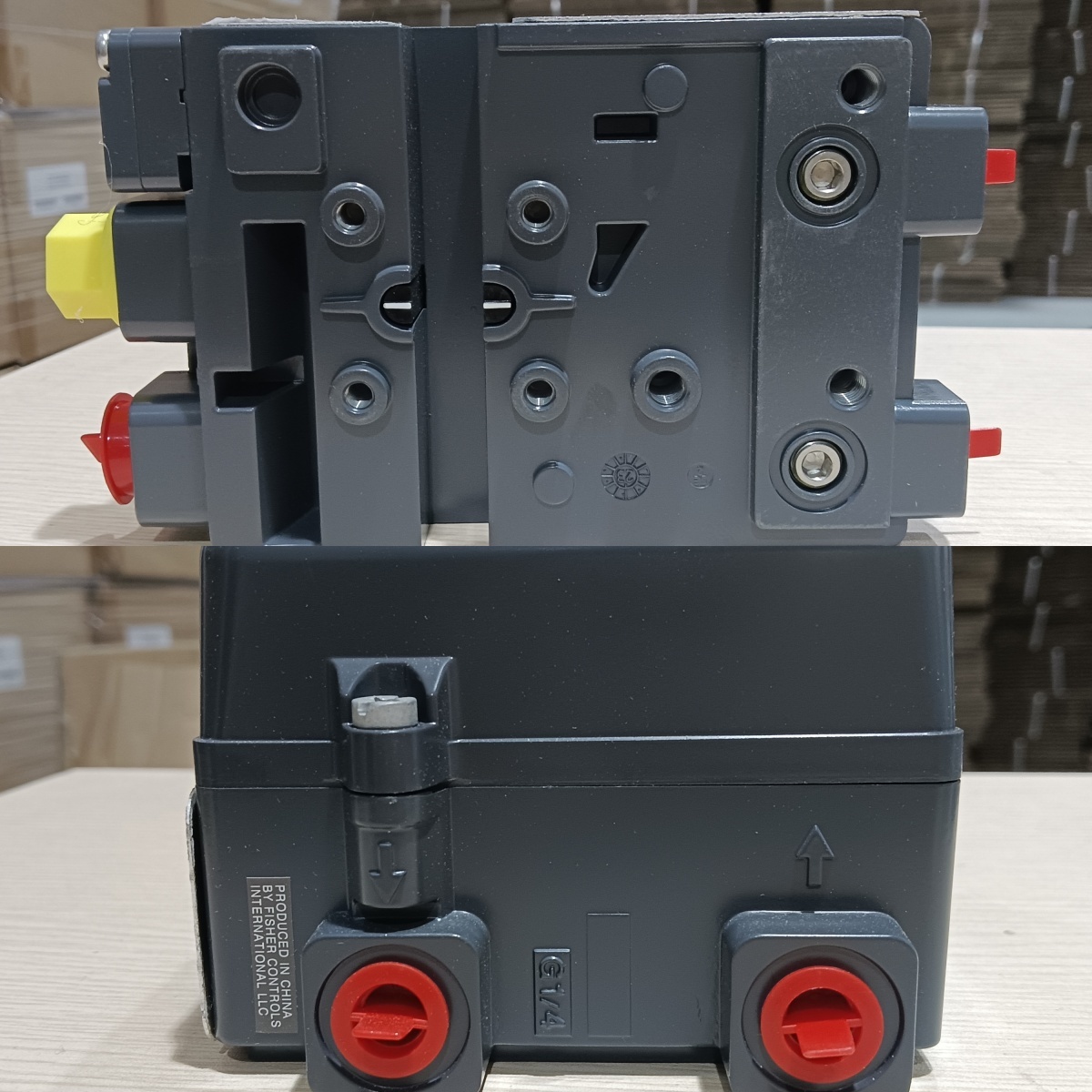

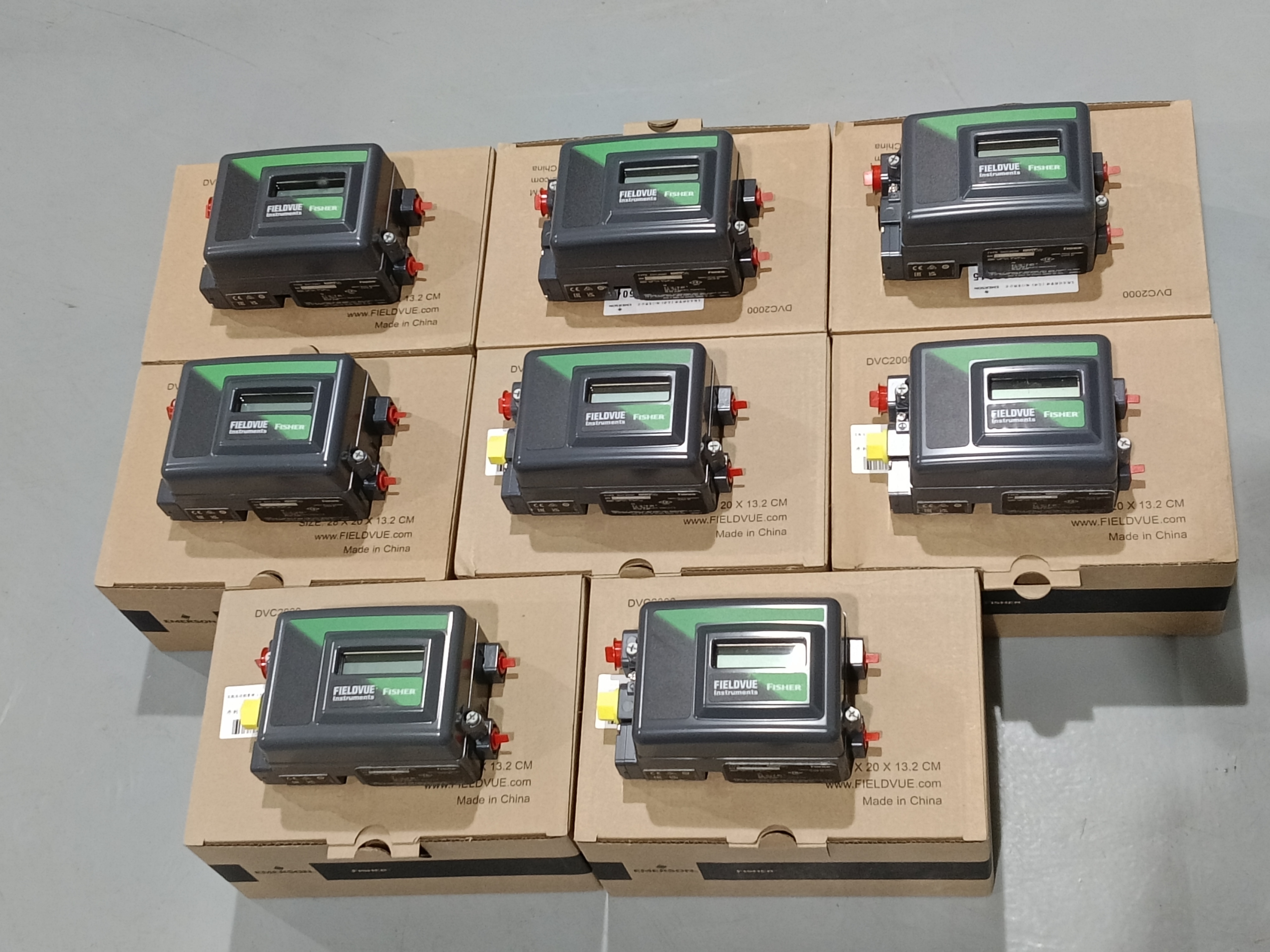

DVC2000 フィッシャー バルブ ポジショナー 4-20mA HART 20-100 Psi

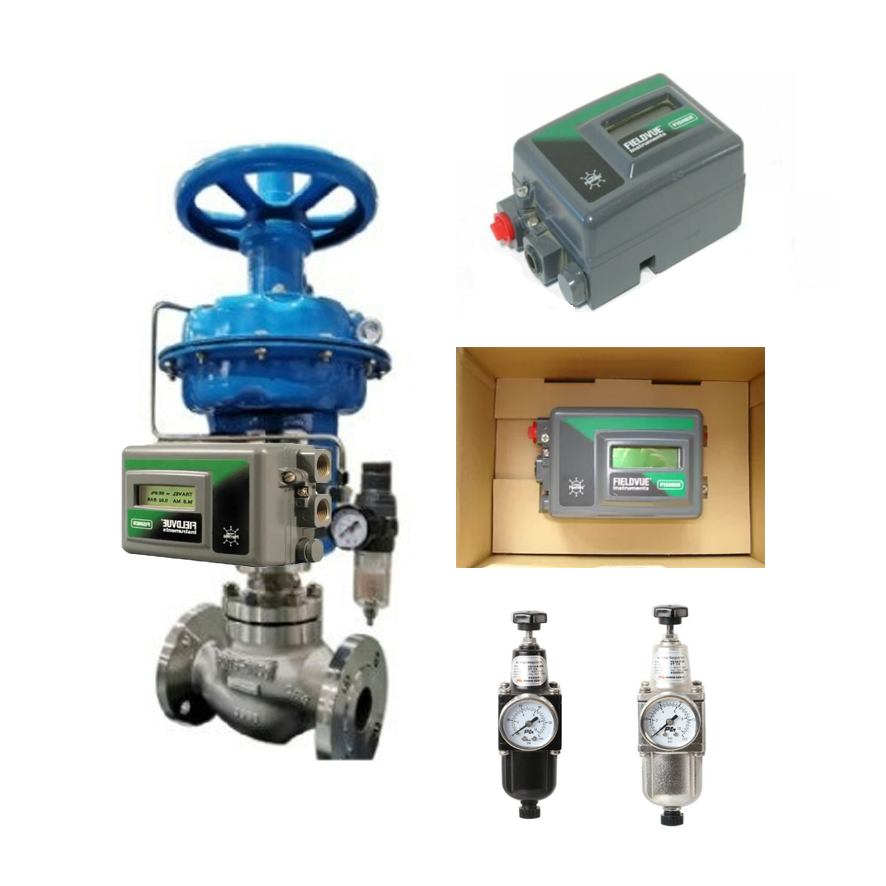

FIELDVUE DVC2000 デジタル バルブ コントロール 操作が簡単,コンパクトで,簡単に 組み立てられるように設計されています. 4-20 mA の入力信号を空気力出力信号に変換します.制御バルブアクチュエータを供給する装置のセットアップは,付属したプッシュボタンと液晶ディスプレイ (LCD) インターフェースで実行されます.インターフェースは,複数の言語をサポートし,二つの言語パックオプションで利用できます.DVC2000は2段階のポジショナー設計を使用前増幅器段階は,入力信号の小さな変化に対する反応性のために高い静的増幅を提供します. 電力増幅器段階は,アクチュエータに適切な空気量を供給します.優れたダイナミック性能と最小限の静止状態空気の消費を組み合わせる.

動作原理 DVC2000 (図1と図2) は4〜20 mAの設定点を受け取り,アクチュエータへの出力空気を増加または減少させることでバルブを配置する.入力信号は,電力を供給し,セットポイントを同時に4-20mAの信号は,折りたたまれたワイヤのペアを通じて端末に転送される.ユニットのメインストープには,デジタル制御アルゴリズムを継続的に実行するマイクロプロセッサが含まれています.このアルゴリズムは,I/P変換器に"ドライブ信号"を生成します.I/P変換装置 (または前増幅器) は供給圧に接続され,電子の"ドライブ信号"を気圧信号に変換します." この圧力信号は空気リレー組への入力ですリレー (または電源増幅器) も供給圧力に接続され,I/Pコンバーターからの小さな圧力信号をアクチュエータが使用するより大きな圧力出力信号に増幅します.振動器へのリレー出力圧の変化は,バルブを移動させる. リレーには2つのオプションがあります.低圧リレーは 3.5 bar (50 psi) 以下の供給空気を必要とするアクチュエータで動作します.高圧リレーは 3 bar (50 psi) 以下の供給空気を必要とするアクチュエータで動作します.5 から 7.0bar (50〜100psi) の供給空気. バルブ位置は,リンクレスフィードバックシステムによって感知されます.移動センサーは,制御アルゴリズムで使用される移動フィードバック信号を提供するために,印刷ワイヤリングボードに電気的に接続されています.適切な位置に達するまで バルブが動いています
