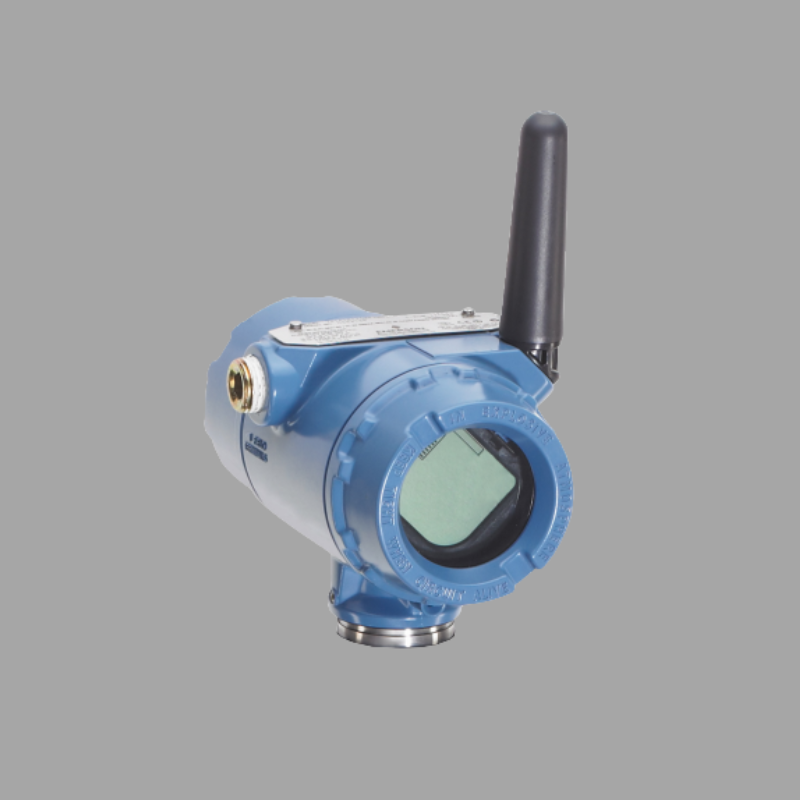

ローズマウント705は,産業環境における重要な回転機械の継続的な監視と保護のために設計された,完全に統合された4-20mA振動送信機です.エマーソン製自動化技術のグローバルリーダーです この装置は 予測的な保守戦略の 基本的な要素として機能します実行可能な出力信号その主な機能は,機械の全体的な状態を信頼性と継続的に示すことです.操作者と制御システムに,悪化状態を早期に検出し,壊滅的な故障を防ぐことを可能にする計画外の停滞と高価な修理です
基本機能と測定原則
定期的な分析に使用される単純なデータ収集機とは異なり ローズマウント705はポンプ,モーター,ファン,圧縮機,ギアボックスなどの資産に永久に設置されています振動振幅に直等しい4~20mAのアナログ信号を測定し送信するように設計されていますこの振幅は通常速度として表され,通常mm/sまたはin/s RMS (平方根平均) の単位で表される.振動の重量とよく相関しているため,機械の健康状態を評価するための好ましい指標です..
送信機は,内部ピエゾ電気加速計を用いて動作する.このセンサーは,機械的な振動にさらされると電荷を生成する.この生信号は,統合され,条件付け705の強力な電子機器で処理され 結果は高精度でノイズ耐性のある 4-20 mA の出力です4mAは通常"良い"または"安全な"振動レベルを表す (しばしばゼロまたは低スケール値)このシンプルな信号は,簡単に分散制御システム (DCS) に直接接続できます.プログラム可能な論理制御器 (PLC)リアルタイムモニタリングやアラーム発信 自動シャットダウンシークエンスを利用します
主要 な 特徴 と 設計 の 利点
ロズマウント705は 耐久性と信頼性で有名で 工業工場の厳しい条件でも 動作するように設計されています通常 NEMA 4X / IP66 と評価されています湿度,塵,化学薬品に対する保護を保証する.2本のワイヤーで操作するつまり電源と信号の伝達には 単一のケーブルが必要で 設置を大幅に簡素化し 配線コストを削減します他の4〜20mAのフィールド機器で使用される標準インフラストラクチャと互換性.
重要な利点の一つは簡単に使用し,設定可能装置は 工場で 特定のパラメータに プログラムされますしかし,フィールド構成は,エマーソンのAMS Trexデバイスコミュニケーション器または他のHART対応ハンドホールドを使用して直接ですHART (Highway Adressable Remote Transducer) プロトコルを通じて,ユーザーは測定範囲 (例えば0~25mm/s RMS) を設定し,現在の出力値をチェックすることができます.センサーの健康状態を検証するための内蔵の自己テストを行う.このデジタルアクセスは,単純なアナログループを超えた診断能力の層を提供します.
| カテゴリー | 詳細 |
|---|---|
| 製品位置付け | 完全に統合4〜20mAの振動送信機回転機械の継続的な監視と保護のために,振動データを操作可能な信号に変換することによって予測的な保守戦略をサポートします. |
| 基本機能と測定原理 | - ポンプ,モーター,扇風機,圧縮機,ギアボックスに永久に設置される.- 全体的な振動振幅 (通常速度,mm/sまたはin/s RMS) を測定する.ピエゾ電気加速計振動下での電荷を生成 → 安定した4-20mA出力処理.4 mA = 安全/良好な状態,20 mA = 危険/全尺度レベル(ユーザー設定可能) - 輸出は直接DCS/PLC監視,アラーム,自動シャットダウン |
| パフォーマンス | - 正確でノイズ耐性のある4-20mA信号.- 設定可能な測定範囲 (例えば,025 mm/s RMS). - 予測保守値を持つリアルタイム状態モニタリングをサポートします. |
| 建築 材料 | - 頑丈な住宅耐候・耐腐蝕性. - 格付けNEMA 4X / IP66湿気,塵,化学薬品に対する保護のために. - 2本のワイヤー (一対の電源+信号) の設計により,設置を簡素化し,配線コストを削減します. |
| 診断とスマート機能 | -HART® プロトコルデジタル通信のために. - AMS トレックス通信器またはハートハンドヘルドによる設定. - センサーの健康状態を検証する内蔵自動テスト. - アナログ信号にデジタルで覆われているライブ振動値を表示します.- 簡単にフィールド設定で工場の事前プログラミング. |
| 応用と戦略的価値 | -応用:ポンプ,モーター,コンプレッサー,扇風機,ギアボックス,重要な回転装置産業:石油・ガス,石油化学,発電,水処理,鉱業戦略的利益- 初期欠陥 (不均衡,不整合,ベアリングの磨き,潤滑問題) を検知します. - 警報やシャットダウントリガーで壊滅的な故障を防止します.- 予測的なスケジューリングにより メンテナンスコストを削減- 運用安全と設備の稼働時間を向上させる |
| 総合 的 な 利点 | - 機械の健康状態を継続的かつ信頼性の高い監視 - 制御システムへのシンプルな統合 - 頑丈で低保守設計- 物理的な機械の振動とデジタル制御インフラストラクチャの間の重要なリンクを提供します. - 予測状態モニタリングプログラムの骨組み |
応用と戦略的価値
ローズマウント705の戦略的価値は,反応的またはスケジュールされたメンテナンスから予測的なメンテナンスパラダイムへの移行における役割にあります.振動データの一連の流れを提供することで工場のスタッフが:
発症 し て いる 問題 を 見いだすバランスの崩れ 軸承の磨き 滑油の問題など 障害になる前に 認識してください
壊滅 的 な 失敗 を 防ぐ制御システム内にアラームを設定し,振動レベルが事前に定義された限界値を超えると操作者に警告し,軽微な問題が悪化する前に介入できるようにします.
維持費 を 減らす通常のシャットダウン中にメンテナンスを計画しスケジュールし,緊急修理を回避し,重要な資産の生産的な稼働時間を最大化します.
安全 を 強化 する:緊急で危険な機器の故障が起こり,従業員の安全に危険を及ぼすリスクを軽減する.
簡単に言うと,ローズマウント705振動伝達器は 単なるセンサー以上のもので, 機械の健康を監視する 信頼性と知性の高い監視器です. 堅牢な設計,シンプルな統合,運用信頼性を向上させるための不可欠なツールです石油・ガス,石油化学,発電,水処理,鉱山などの産業における安全性と効率性物理的な機械の振動とデジタル制御の世界との間の重要なリンクを提供します効果的な状態モニタリングプログラムの骨組みです
