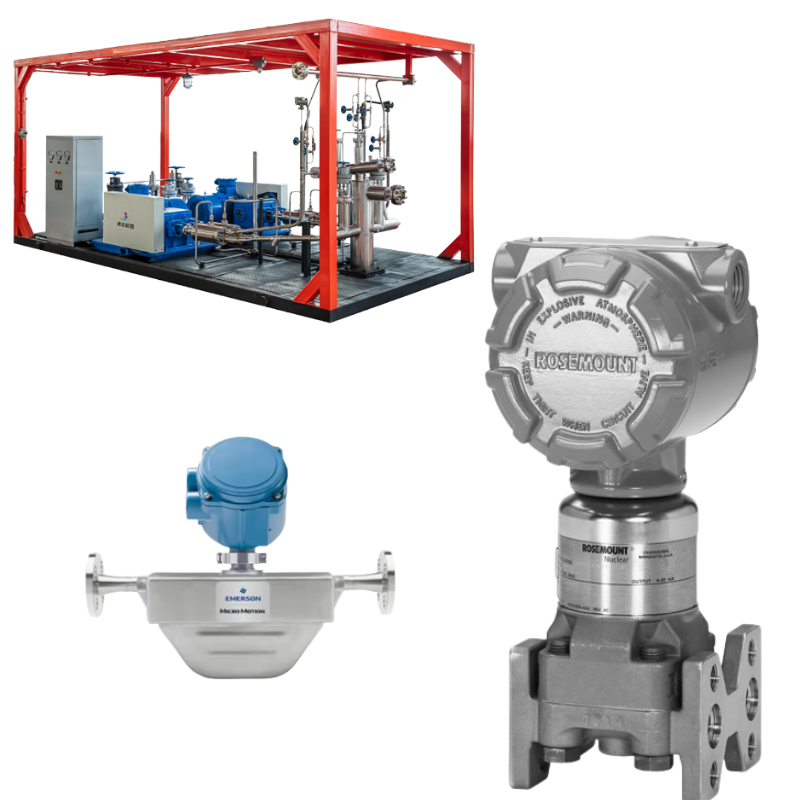

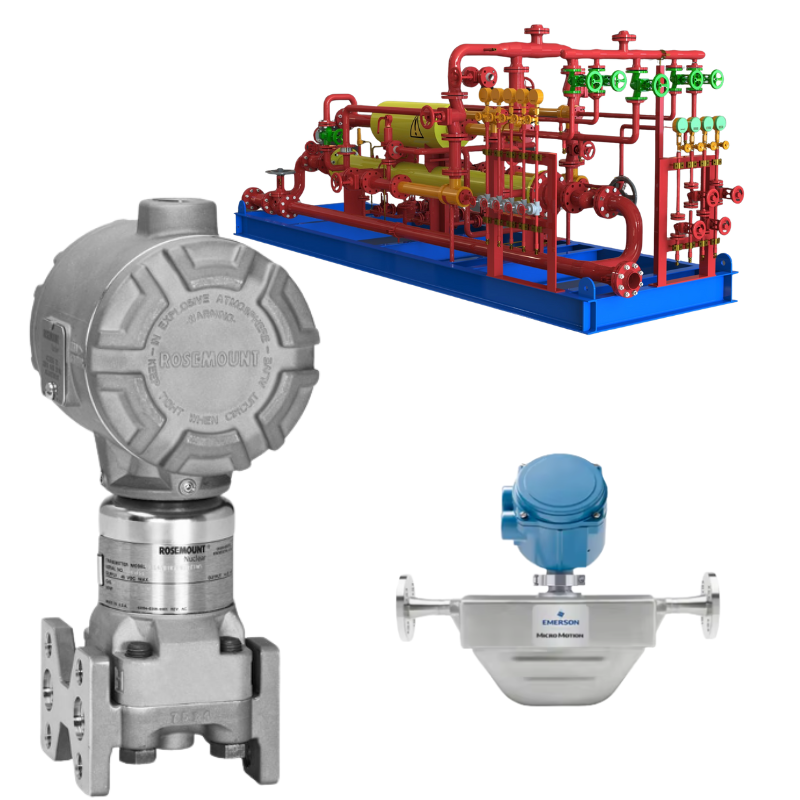

エマーソン・ローズマウント 3152K 核圧力トランスミッター 4-20mA HART IP66

原子力発電の圧力測定技術の頂点です特別に設計され,世界中の原子力発電所における安全性に関するシステムの厳しい要求を満たす. This exceptional pressure transmitter combines Emerson's proven differential pressure measurement technology with comprehensive nuclear qualification to deliver unmatched reliability and performance in critical nuclear applications3152Kは 厳格な原子力産業基準を 満たすように設計され 常規型と先進型の両方の 原子炉設計において 必要な圧力,水位,流量測定を 提供しています測定の整合性が設備の安全性と運用効率に直接影響するシステムにおける信頼性の高い構成要素として機能する.

ローズマウント 3152Kは,安全関連アプリケーションに適している広範な核資格と認証によって区別されます.送信機は,原子力発電所用1E級設備の資格に関するIEEE 323-1974/1983/2003およびIEEE 344-1975/1987/2004規格の要件を満たしている.厳格な地震試験を経て,安全なシャットダウン地震 (SSE) 状態に耐え,測定の整合性と構造の整合性を維持しています.設計は10 CFR 50 附属書Bの品質保証基準の要件を満たし,ASME NQA-1品質保証プログラムに基づいて製造されています.さらに,トランスミッターは,放射性被曝,湿度,温度,および通常原子力サービスで遭遇する圧力条件の環境資格要件を満たしています.これらの包括的な資格は, 3152Kが設計上の事故条件下で安全機能を遂行することを保証します,冷却液損失事故 (LOCA) と高エネルギー線断裂事故 (HELB) を含む.

3152Kはローズマウントの実証された電容性シリコンセンサー技術を利用し, 卓越した精度と長期安定性を提供する単結晶のシリコンセンサーを搭載しています.センサーは,2つのコンデンサータプレートで構成され,それらの間には感知弁があります.この技術では,基準精度最大で優れたパフォーマンスを提供します.校正距離の ±0.075%長期的安定性もURL の年間 ±0.1%送信機は,静的圧力と温度変動の影響を最小限に抑え,全操作範囲で信頼性の高いパフォーマンスを保証するユニークなセンサー設計を備えています.電子機器には,変化する環境条件にもかかわらず測定精度を維持する高度な信号処理とデジタル補償アルゴリズムが組み込まれていますデバイスは複数の出力オプションを提供しています.HART 7 プロトコルの 4-20 mA アナログ信号アナログ制御能力とデジタル通信の両方を備えて,高度な診断と構成を可能にします.

ローズマウント 3152Kは 原子力級建造の最高水準で 設計された重用ステンレス鋼のハウジングで 極端な環境条件に耐えるように設計されています送信機のキャビネットは,IP66/NEMA 4X 環境保護湿った部品は全て核級の316Lステンレス鋼選択可能なハステロイC-276腐食性のある用途で使用できます.この装置には,プロセス漏れを防止する溶接センサー隔離システムを含む,安全性を高める複数の機能が含まれています.信頼性の向上のために冗長なセンサー技術部品の故障の場合,出力を事前に定義された安全な状態に駆動する故障検出回路.設計には放射線抵抗の特別な考慮が含まれます.長期間の放射線被曝下で安定性のために選択された材料と,器具の有効寿命全体にわたって性能を保証するために試験された部品.

3152Kは,原子力発電の応用において,重要な機能を果たし, 原子炉冷却液システムに精密な圧力測定を可能にします.蒸気発電機のレベルこの送信機は,水貯蔵タンクで水位測定にも有効です.化学物体量制御システム流量測定アプリケーションでは,主要な蒸気線,給水システム,安全注入システムで使用されます.送信機は高放射線地域を含む厳しい環境での設置をサポートします高温の場所や高振動にさらされる場所.そのコンパクトな設計により,柔軟な設置オプションが可能です.頑丈な構造が信頼性の高い性能を保証する一方で,プロセスラインに直接設置されたり,遠隔密封システムに設置されたり装置は,幅広い動作範囲でパフォーマンスを維持します.全真空から4000psi温度が-40°Fから250°F (-40°Cから121°C)特殊用途のために利用できる範囲が拡大しています

ロズマウント 3152Kは 運用期間中 重要な利点があります基礎装置の設備コストを削減し,追加試験や分析の必要性を排除する包括的な核能力による送信機の特殊な安定性により,測定の精度を維持しながら,校正周波数要件を削減し,長期間の保守コストを削減します.先進的な診断能力は,潜在的な問題の早期警告を提供しますシステム全体の信頼性を高める予測的な保守戦略を可能にします. HART通信機能は,遠隔モニタリングと構成を可能にします.設備の運用中に整備スタッフの放射線被曝を減らすこと送信機のモジュール式設計により,必要に応じて簡単にメンテナンスをし,部品を交換することができ,すべての安全関連部品の詳細なドキュメントと追跡が維持されます.適正寿命が通常40年以上である, 3152Kは,変化する規制要件に準拠しながら,植物寿命延長プログラムをサポートする長期的信頼性を提供します.

要約すると,Rosemount 3152K Nuclear Qualified Pressure Transmitterは,原子力安全関連アプリケーションにおける圧力測定のゴールデンスタンダードです.厳格な核資格の組み合わせ,先進的なセンサー技術,堅牢な構造,世界中で安全で効率的な原子力発電所の運営を保証する不可欠な要素です送信機の卓越した精度,信頼性,長寿は,現在の運用ニーズと将来のプラント寿命延長要件の両方をサポートします.国際原子力基準に準拠することで,世界の原子力市場で受け入れられるようになる..
