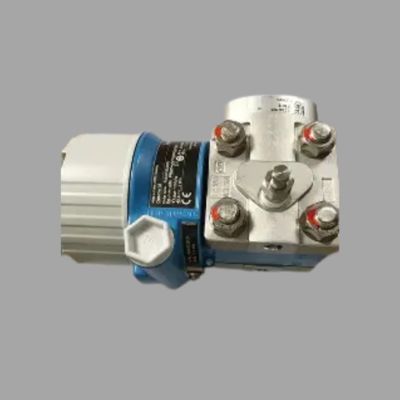

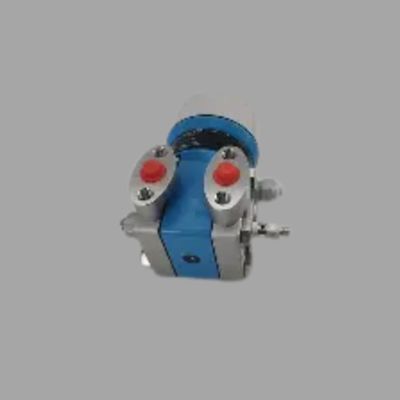

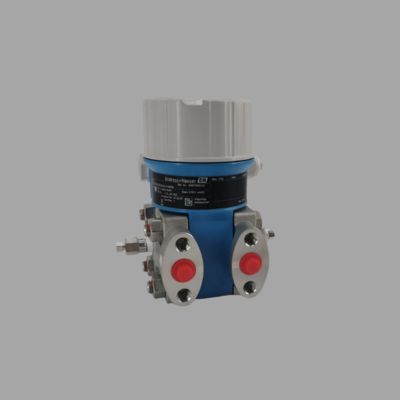

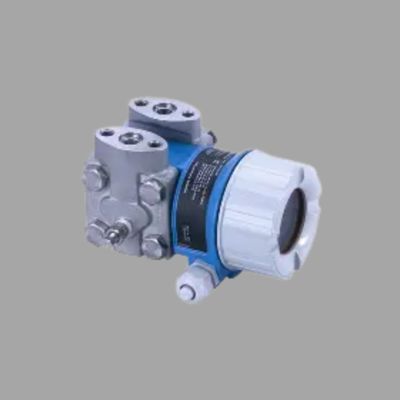

のEndress+Hauser Cerabar PMD55Bは、優れた測定精度と信頼性を必要とする重要なプロセスアプリケーション向けに設計された、洗練された差圧発信器です。Endress+Hauserのプレミアム機器ポートフォリオの一部として、このデバイスは、高度なセンサー技術とインテリジェントな機能を組み合わせ、要求の厳しい産業環境で優れた性能を発揮します。PMD55Bは、石油・ガス、化学処理、発電、製薬製造などの業界における流量測定、閉鎖タンク内の液面検出、フィルター監視など、さまざまなアプリケーションにおける正確な圧力差測定のために特別に設計されています。
Cerabar PMD55Bの中核には、Endress+Hauserの実績あるCeracoreセンサー技術があり、単結晶シリコンセンサー素子を採用しています。この高度なセンサーは、圧力がシリコン結晶構造に誘起する歪みによって電気抵抗に測定可能な変化を引き起こす、ピエゾ抵抗原理に基づいて動作します。このセンサーは、ホイートストンブリッジ構成で配置された歪みゲージが組み込まれた、薄く柔軟なシリコンダイアフラムで構成されています。差圧がダイアフラムに印加されると、結果として生じる変形が比例した電気出力信号を生成します。この技術は、卓越した精度、優れた動的応答、および最小限の温度感度を提供します。オールウェルド、オイルフリーのセンサーアセンブリは、長期的な安定性を保証し、潜在的なリークポイントを排除するため、腐食性媒体の取り扱いに適しており、長期間にわたって測定の完全性を維持します。
卓越した測定性能：PMD55Bは、通常キャリブレーションされたスパンの±0.04%以内の優れた精度を提供し、さらに高い精度オプションも利用できます。このデバイスは、優れた安定性と再現性を維持し、年間URLの0.1%未満の長期ドリフト特性を備えています。その高度な信号処理機能は、急激な圧力変化、温度変動、およびさまざまなプロセス媒体特性を含む、困難な条件下でも信頼性の高い測定を保証します。
高度な安全性と認証：この発信器は、IEC 61508/61511規格に準拠したSIL 2認証を取得しており、最も厳しい安全要件を満たすように設計されています。デバイスの健全性とプロセス状態を継続的に監視する包括的な自己診断機能を内蔵しています。堅牢な構造には、溶接されたステンレス鋼ハウジングと、耐食性のための複数のダイアフラムオプション（ハステロイ、タンタル、金）が含まれています。このデバイスは、危険場所アプリケーション（ATEX、IECEx、FM）の国際認証を取得しており、プロセス産業アプリケーションのNAMUR推奨事項に準拠しています。
インテリジェントな機能と診断：PMD55Bは、Endress+HauserのHeartbeat Technologyを組み込んでおり、継続的な自己監視と検証機能を提供します。これには、センサーの誤動作、電子機器の故障、およびインパルスラインの閉塞やリークなどのプロセス異常の自動検出が含まれます。この技術は、予測保全戦略を可能にし、ダウンタイムを削減し、手動介入を必要とせずに安全計装システムの要件への準拠を保証します。
柔軟な通信と統合：4...20 mA HART、PROFIBUS PA、Foundation Fieldbus、MODBUS RS485を含むすべての主要なデジタル通信プロトコルをサポートすることで、PMD55Bはあらゆる自動化アーキテクチャへのシームレスな統合を保証します。このデバイスは、直感的なメニューナビゲーションと多言語サポートを備えた、回転可能な高コントラストLCDディスプレイを備えています。設定は、磁気プッシュボタンを使用してローカルで行うか、デバイス記述（DD）またはEDDLファイルを使用してアセット管理システムを介してリモートで行うことができます。
アプリケーション固有の機能：この発信器は、さまざまなアプリケーションシナリオ向けの特殊な機能を提供します。流量測定の場合、平方根抽出とカスタマイズ可能な特性曲線を提供します。液面アプリケーションの場合、密度補正と温度補正アルゴリズムを内蔵しています。このデバイスは、数mbarから400 barまでの幅広い差圧を処理し、最大400 bar ANSIの静圧能力と、-40〜120℃のプロセス温度範囲に対応します。
PMD55Bは、合計性能誤差がスパンの≤ ±0.15%（温度、静圧、ヒステリシスの影響を含む）、100 msから36秒まで設定可能な応答時間、100：1のターンダウン比など、印象的な技術的特性を提供します。このデバイスは、基準条件下で0.04%の基準精度を維持し、キャリブレーション範囲の最大400%の優れた過圧保護を備えています。
| カテゴリ | 詳細 |
|---|---|
| 概要 | 優れた精度と信頼性を必要とする重要なプロセスアプリケーション向けに設計された高精度差圧発信器。石油・ガス、化学、電力、製薬業界で、流量、液面、フィルター監視に使用。 |
| コアテクノロジー | Ceracoreシリコンセンサー技術（ピエゾ抵抗原理）。精密な電気出力を印加された差圧に比例させるための、ホイートストンブリッジ歪みゲージを備えた単結晶シリコンダイアフラム。長期安定性のためのオイルフリー、オールウェルドセンサーアセンブリ。 |
| 測定性能 | - 精度：スパンの±0.04%（より高い精度オプションあり）- 合計性能誤差：≤ ±0.15%（温度、静圧、ヒステリシスを含む）- 長期ドリフト： |
| 安全性と認証 | - SIL 2認証（IEC 61508/61511）- 継続的な自己診断- 堅牢なステンレス鋼ハウジング、ダイアフラム材質オプション：ハステロイ、タンタル、金- 危険場所の承認：ATEX、IECEx、FM- NAMUR準拠 |
| インテリジェント機能 | - Heartbeat Technology（自己監視と検証）- センサー/電子機器の故障とプロセス異常（例：インパルスラインの閉塞、リーク）の検出- 予測保全サポート |
| 通信とインターフェース | - プロトコル：4...20 mA HART、PROFIBUS PA、Foundation Fieldbus、MODBUS RS485- 多言語対応の回転可能な高コントラストLCDディスプレイ- 磁気プッシュボタンによるローカル設定- DD/EDDLファイルによるリモート設定 |
| アプリケーション機能 | - 流量：平方根抽出、カスタマイズ可能な特性曲線- 液面：密度補正、温度補正- 幅広い差圧範囲：数mbarから400 barまで- 静圧：最大400 bar ANSI- プロセス温度：-40…+120 °C |
| 技術的なハイライト | - 基準精度：±0.04%- 過圧保護：キャリブレーション範囲の最大400%- フレキシブルな取り付けのためのコンパクトで軽量な設計 |
| 設置とメンテナンス | - 複数の取り付けオプションによる簡単な設置- オイルフリーセンサーと堅牢な設計による最小限のメンテナンス- 自己診断により手動チェックを削減- 診断ディスプレイによるトラブルシューティングの簡素化 |
| 結論 | Cerabar PMD55Bは、優れた精度、信頼性、安全性を備えたクラス最高の差圧測定を提供します。その堅牢なセンサー設計、高度な診断、および通信の柔軟性により、測定の信頼性とプラントの安全性が最優先される、最も要求の厳しいプロセスアプリケーションに最適です。安全計装システム、カストディ移送アプリケーション、または重要なプロセス制御ループで使用される場合でも、PMD55Bは、最小限のメンテナンス要件と長期的な安定性を通じて、プロセスを最適化し、運用上の安全性を確保し、プラントの可用性を最大化しながら、総所有コストを削減する優れた性能を発揮します。 |
PMD55Bは、簡単な設置と最小限のメンテナンスのために設計されており、柔軟な取り付けオプションを備えたコンパクトで軽量な設計が特徴です。継続的な自己診断と検証機能により、メンテナンス要件が大幅に削減され、継続的な測定の信頼性が確保されます。サービスが必要な場合、直感的なインターフェースと包括的な診断情報により、トラブルシューティングが簡素化され、ダウンタイムが最小限に抑えられます。
Endress+Hauser Cerabar PMD55Bは、比類のない精度と堅牢な構造、インテリジェントな機能を組み合わせた、差圧測定技術の頂点を表しています。その高度なセンサー技術、包括的な安全機能、洗練された診断機能により、測定の信頼性とプラントの安全性が最優先される、最も要求の厳しいプロセスアプリケーションに最適です。安全計装システム、カストディ移送アプリケーション、または重要なプロセス制御ループで使用される場合でも、PMD55Bは、プロセスを最適化し、運用上の安全性を確保し、プラントの可用性を最大化しながら、最小限のメンテナンス要件と長期的な安定性を通じて、総所有コストを削減する優れた性能を発揮します。
