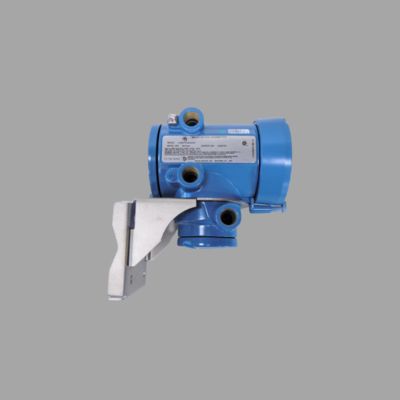

Emerson Micro Motion 1700 および 2700 シリーズは、コリオリ流量計設計における大きな進化を表しており、幅広いプロセス用途向けの完全に統合されたコンパクトなソリューションを提供します。 センサーとトランスミッタが別々になっている従来の 2 ピースシステムとは異なり、これらのモデルは両方の要素を単一の一貫したユニットに組み合わせています。 この統合により、設置が合理化され、潜在的なリークポイントが減少し、システムの全体的な堅牢性が向上します。 一般用途および衛生/サニタリー用途向けに設計されたこれらのトランスミッタは、スペースが限られていることが多く、質量流量、密度、温度の信頼性が高く正確な測定がプロセス効率と製品品質にとって不可欠な化学処理、食品および飲料、製薬、ライフサイエンスなどの業界で活躍しています。
| カテゴリ | 詳細 |
|---|---|
| 製品概要 | Emerson Micro Motion 1700 および 2700 トランスミッタは、コンパクトで完全に統合されたコリオリ流量および密度測定ソリューションです。 センサーとトランスミッタの両方を 1 つのユニットに組み合わせることで、設置の複雑さを軽減し、堅牢性を向上させています。 一般用途および衛生/サニタリー用途向けに設計されています。 |
| 測定原理 | に基づいていますコリオリ効果: プロセス流体が振動するチューブ内を流れ、測定可能な位相シフトに比例したコリオリ力を生成します質量流量。 チューブの周波数は流体密度によって変化し、正確な密度測定を可能にします。 高度なデジタル処理により、質量流量、密度、温度、および濃度や体積流量などの派生値が計算されます。 |
| 設計思想 | - ユニボディ設計は、電子機器とセンサーを単一のハウジングに統合します。- 外部取り付けハードウェア、エンクロージャ、およびマルチワイヤケーブルを排除します。- 設置コストと潜在的な故障ポイント (緩い接続、湿気の侵入など) を削減します。- コンパクトなサイズは、スキッドシステムやスペースが限られたエリアに最適です。 |
| 主な機能と利点 | - 精度と安定性: 質量流量はレートの ±0.10% (液体)、密度は ±0.0005 g/cm³ です。- 高度な診断: 混入ガスを検出するための Purity Assist™ を含みます。- 通信: HART® および FOUNDATION™ Fieldbus をサポートし、統合とリモートアクセスを実現します。- サニタリー設計 (2700): 研磨されたステンレス鋼、隙間のない表面、トライクランプ接続、3-A および EHEDG ガイドラインに準拠しています。- ユーザーフレンドリー: ディスプレイ付きローカルインターフェース (LI)。単一のアドレスを介してすべての変数をアクセスするための MVD™ (マルチバリアブルデジタル) テクノロジーをサポートします。 |
| アプリケーション | - 化学添加剤およびインヒビターの注入。- バッチおよびレシピの配合。- 溶剤および触媒の充填。- 製品の混合および移送 (化学、食品、精製)。- CIP (定置洗浄) 洗浄液の流量/濃度の監視。 |
| 影響とメリット | - コリオリの精度とコンパクトで統合された設計を組み合わせます。- 設置の簡素化とメンテナンスの削減。- 総所有コストの削減。- 重要なプロセスにおける OEM およびエンドユーザーにとって信頼性が高く、用途が広い。 |
コアテクノロジーと設計思想
1700 および 2700 トランスミッタの基本原理は、実績のあるコリオリ効果のままです。 プロセス流体は、駆動コイルによって振動させられる単一の、曲がったまたはまっすぐな測定チューブ (モデルによって異なります) を流れます。 流体が振動チューブ内を移動すると、コリオリ力が発生し、チューブに測定可能な位相シフトまたはねじれが発生します。 統合されたピックオフセンサーは、このたわみを検出し、質量流量に直接比例します。 同時に、振動チューブの固有周波数は内部の流体の密度によって影響を受け、非常に正確な密度測定が可能になります。 統合されたトランスミッタのデジタル頭脳は、高度なアルゴリズムを使用してこれらの生信号をリアルタイムで処理し、質量流量、密度、温度、および濃度や体積流量などの派生値を計算します。

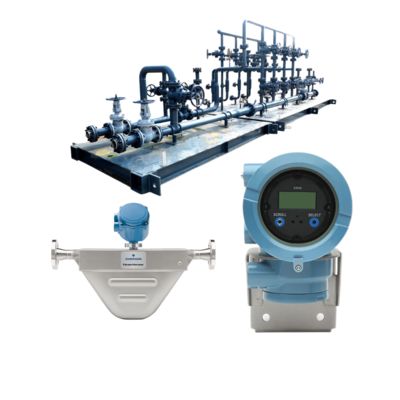

これらのシリーズの重要な革新は、ユニボディ設計です。 トランスミッタの電子機器をセンサーに直接収納することにより、Emerson は、外部取り付けハードウェア、別個のエンクロージャ、およびリモートトランスミッタをそのセンサーに接続するマルチワイヤケーブルを不要にします。 これにより、総設置コストが削減されるだけでなく、緩い接続や導管への湿気の侵入など、潜在的な故障ポイントも最小限に抑えられます。 コンパクトなフォームファクタにより、これらのメーターは、狭いスキッドやパネルスペースが限られたエリアへの設置に最適です。
主な機能と性能上の利点
コンパクトなサイズにもかかわらず、1700 および 2700 トランスミッタには、大幅な性能上の利点を提供する機能が満載されています。
優れた精度と安定性: 質量流量 (通常は液体のレートの ±0.10%) と密度 (±0.0005 g/cm³) の非常に正確で安定した測定を提供し、バッチ処理、混合、および取引計量アプリケーションのデータ整合性を確保します。
高度な診断: Purity Assist™機能などの組み込み診断機能は、液体ストリームに混入ガスが存在するかどうかを検出し、測定の有効性を損なう可能性のある状態をオペレーターに警告するのに役立ちます。 これにより、積極的なプロセス管理が可能になります。
柔軟な通信: トランスミッタは、ユビキタスな HART® プロトコルや FOUNDATION™ Fieldbus を含む主要なデジタル通信プロトコルをサポートしています。 これにより、既存の制御アーキテクチャへのシームレスな統合が可能になり、ハンドヘルドコミュニケーターまたは資産管理ソフトウェアを使用して、リモート構成、監視、およびデータ取得が可能になります。
衛生的およびサニタリー設計 (2700 シリーズ): Micro Motion 2700 トランスミッタは、厳格な衛生基準を必要とする用途向けに特別に設計されています。 研磨されたステンレス鋼の表面、隙間のない設計、および 3-A および EHEDG ガイドラインに準拠したトライクランプ接続を備えており、清浄度と細菌の温床の防止が最優先事項である食品、飲料、乳製品、および製薬プロセスに最適です。

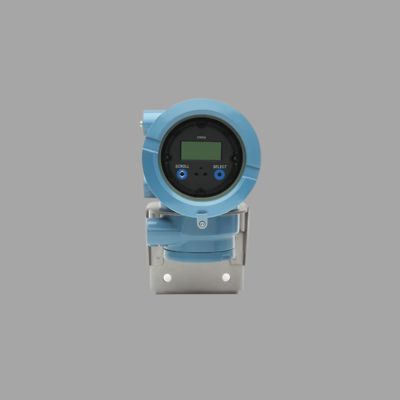

ユーザーフレンドリーな操作: 構成は、明確なディスプレイを備えた直感的なローカルインターフェース (LI) またはリモート通信プロトコルを介して簡素化されます。 また、メーターには Emerson の MVD™ (マルチバリアブルデジタル) テクノロジーも搭載されており、単一のデバイスアドレスを介してすべての測定および計算された変数にアクセスできます。
アプリケーションと影響
Micro Motion 1700 および 2700 の統合された性質により、非常に用途が広くなっています。 一般的なアプリケーションには、次のものがあります。
化学添加剤およびインヒビターの注入: 高価な化学物質の少量投与を正確に行います。
バッチおよびレシピの配合: 混合物中の複数の成分の正確な割合を確保します。
溶剤および触媒の充填: 反応器に正確な量の材料を充填します。
製品の混合および移送: 食品、化学、および精製アプリケーションで。
CIP (定置洗浄) 監視: 洗浄液の流量と濃度を確認します。
要約すると、Emerson Micro Motion 1700 および 2700 トランスミッタは、コリオリ測定の固有の精度と、コンパクトで統合された設計の実用的な利点をうまく組み合わせています。 設置の簡素化、メンテナンスの削減、信頼性の高いパフォーマンスを通じて総所有コストを削減し、重要なプロセス測定の課題に対する堅牢で省スペースなソリューションを求める OEM およびエンドユーザーにとって理想的な選択肢となっています。
