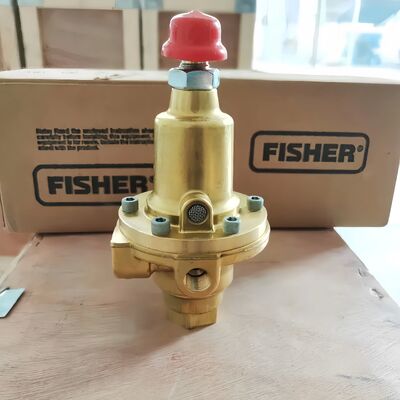

フィッシャー型 1301F と 1301G 高圧調節器は,非常に高い入口圧 (最大6000 psig / 414 bar) を処理し,安定した,出口圧の低下これらのレギュレーターは,パイロット供給やパイロット操作のレギュレーターでの加圧圧のために高圧ガスを減少する必要がある場合に広く使用されています.また,様々なガスと互換性のある液体の一般的な高圧減量にも適しています..
堅牢な設計,正確な制御,そして多用途性により,石油とガス,化学,ガス配送,プロセス制御など,重労働産業用アプリケーションに適しています.
2つのモデルの範囲で,アプリケーションの要件に対応します.
| パラメータ | 値 / 範囲 |
|---|---|
| 最大入口圧 | 6000 psig / 414 bar |
| 出口圧力範囲 (1301F) | 10 225ピシグ/0.69 15.5バー |
| 出口圧範囲 (1301G) | 200 500ピシグ / 13.8 34.5バー |
| 孔の大きさ | 5/64インチ (≈2.0mm) |
| 接続スタイルを終了する | 1/4"NPT;フラングオプション CL300,CL600,CL1500 (またはPN 25 RF) |
| バルブディスクとガスケット材料 (標準) | ナイロン (PA) ディスク,ネオプレン (CR) ガスケット;温度:20~180°F/29~82°C |
| バルブディスクとガスケット材料 (高温/攻撃性メディア) | PTFE ディスク,FKM (または EPDM) ガスケット;温度400 °F / 204 °Cまで (施工に応じて) |
| 推定重量 | 8ポンド/3.6kg |
| 流量係数 | Cv ≈ 013; Cg ≈ 5.0 (サイズ付けとリフレッシュバルブ計算に有用) |
このレギュレーターシリーズは以下のシナリオに適しています.
1301Fは低圧下流供給に適していますか?1301Fの出口範囲は 10psigから始まり 試験用電源や儀器用電源に適しています
もし私のシステムにより高い出力圧が必要なら (200500 psig)1301Gバージョンを使用します 200〜500 psig の出口圧に対応します
液体でもガスでも対応できますか?適正なディスクとガスケット材料と指定された限界内では,レギュレーターは水や互換性のある液体を処理することができますが,その主な設計はガスまたは空気です.

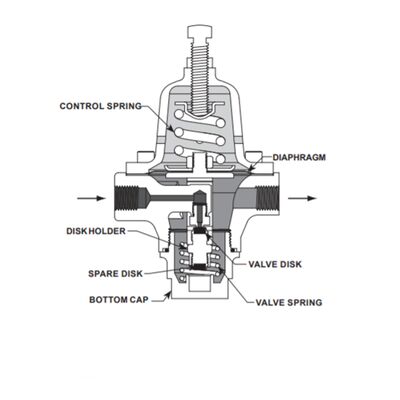

メンテナンスは難しいですか?規制器には,備蓄のバルブディスクと,信頼性の高いシャットオフのためのソフトシート設計が用意されています. 定期的な検査は,使用状況に応じて推奨されます.
腐食性のある液体や高温液体に適した材料はありますか?はい,PTFEディスクと FKM/EPDMガスケットの配置により 高温とより攻撃的なメディアに対応します
