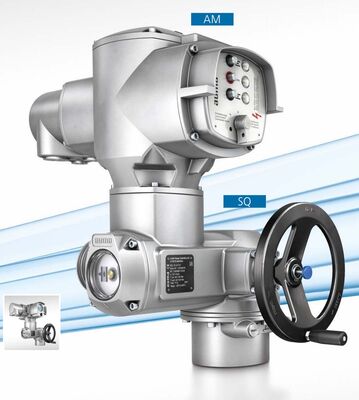

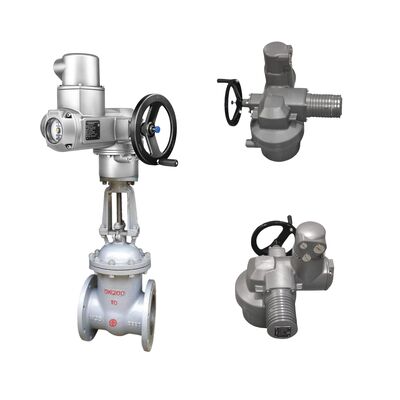

AUMAのSQ 05.2とSQ 14.2は,通常90°の振動角を持つ蝶閥やボール閥などの産業用バルブを自動化するために設計された電気部分回転アクチュエーターである.これらのアクチュエータは,開閉式 (SQ) と調節式 (SQR) のバージョンで利用できます.AUMA NORM (基本),SEMIPACT (コンパクト),AUMA MATIC (統合) とAUMATIC AC 01.2 (フィールドバス付き先端) を含むさまざまな制御オプションと統合されています.機械安全規則 2008 に準拠する UKCA 認証産業用環境での信頼性のために設計され,電動モーター駆動,手動のハンドホイールオーバーライド,先進的なモデルでは,侵入的でない設定.
| パラメータ | 詳細 |
|---|---|
| トルク範囲 | SQ: 50〜2,400 Nm (調節可能); SQR: 75〜1,200 Nmを調節する |
| スイングアングル | 標準75°~105°;オプション15°~45°,45°~75°,105°~135° |
| 90° の稼働時間 | SQ: 4〜100秒 SQR: 8〜100秒 |
| スタート数 | SQR:最大1,500c/h |
| モーター | 3相交流アシンクロン,隔離F/H,熱スイッチ/PTC熱電源 |
| 電源 | 100〜690V AC ±10/30%,50/60 Hz ±5% 24V DC 外部のオプション |
| 環境温度 | -25°Cから+70°C (開閉) +60°C (調節) |
| 保護装置 | IP68 (8mの水面で96時間) |
| 振動抵抗 | 1 g 10 Hz から 200 Hz |
| 腐食防止 | KS (中程度の汚染物質の標準) KX/KX-G (極端) |
| 制御入力 | 24~115V DC/AC 7~15mA 光隔離 |
| フィードバック信号 | 6-12プログラム可能な接触 (250 V AC, 1-5 A); アナログ 0/4-20 mA 位置/トルク |
| 高さ/湿度 | 海面から2千m以上;RHは100%まで |
| 生涯 | EN15714-2規格を満たすか超える |
これらのアクチュエータは,水処理,発電,化学処理,廃水管理などの産業における部分回転バルブを自動化するのに理想的です.SQ型は,パイプラインやタンクで開閉操作に適しています.,SQRは流量/圧力制御の調節任務に優れている.オプションのExゾーン22の塵認証を持つ爆発性のないエリアに適しています.埋葬サービスまたは継続的な水中使用には使用されません.
これらのアクチュエータはどんな規制を遵守するのですか?
UKCA for Machinery Safety (S.I. 2008 No. 1597), RoHS (S.I. 2012 No. 3032),EMC (S.I. 2016 No. 1091),ラジオ機器 (S.I. 2017 No. 1206) および電気安全 (S.I. 2016 No. 1101)
危険地帯では使用できますか?
エクスゾーン22の塵 (II3D IP6X T150°C) に対してオプションで,特定の変数のないガス爆発性ゾーンでは使用できません.
どうやって制御システムに 組み込むの?
AUMATIC コントロールで Profibus DP,Modbus,Foundation Fieldbusのような並列入力やフィールドバスプロトコルを介して.
動作装置が改造されたら?
許可のない変更は宣言を無効にします.サポートのためにAUMAに連絡してください.
高振動環境に適していますか?
そうです 10~200Hzの 1g振動に耐える 工業用プラントに最適です
