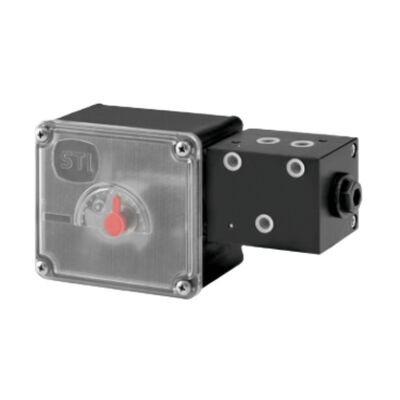

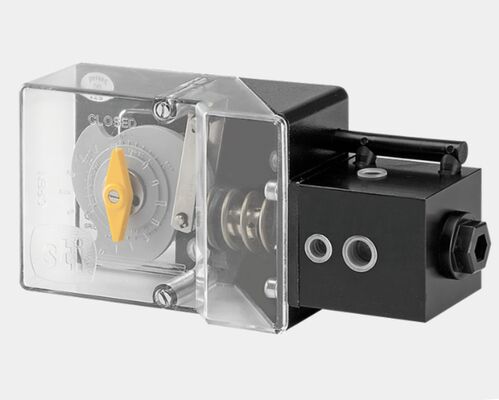

IMI STI PT シリーズ SR/CCK バルブ位置付け器
製品概要
IMI STI PT シリーズ SR/CCK バルブ位置付け機は,工業用バルブを四分の一回転で比例的に操作するために設計された重用用用気圧および電圧気圧位置付けソリューションです.力のバランス原理に基づいた動力の抵抗をなくし,応答速度を高め,直線的または非直線的制御信号機能で動体の位置を正確に決定します.空気フィルター調節器と最終制御エレメントのアクチュエーターの間をシームレスに統合するように設計された,この位置付け器は,単効と二重作用のローータリーアクチュエーター,および特定のブレーキットを持つ線形アクチュエーターの両方をサポートします.頑丈な構造により,厳しい産業環境でも信頼性の高い性能を提供しますプロセスの自動化部門における気圧閥セットのコア制御部品となっています.
特徴
- 極限および危険な労働条件のための重労働設計
- 柔軟なアクチュエータ互換性のために,単行または二重作用として設定可能
- 270° までの角度までの線形キャムで装備され,要求に応じてカスタムキャムプロファイルが提供されます.
- カム操作角度と範囲調整がユニットに明確に記されている
- 振動器の抵抗を軽減し,応答速度を向上させるため,気圧信号を増幅します
- 制御信号の様々な要求に応えるスプリット範囲信号スロールバルブ
- リアルタイムでの運用監視のための統合された視覚位置指示器
- 強化された耐腐食性のための完全な不腐鋼構造オプション
- 低ヒステレシスと優れた線形性のある高い位置位置付け精度
- 屋外設置,オフショア,砂嵐,銅のない環境条件に適しています.
- 単一の制御信号は,複数のアクチュエータの機能順序のチェックを可能にします
テクニカル仕様
- 入力信号: 3-15 psi パンネマティック / 4-20 mA 電気パンネマティック; 分裂範囲 3-9 / 9-15 psi 可用
- 供給圧: 2-10 bar (標準), 2.5-7 bar 最適の動作範囲
- 動作温度: -20°C から +70°C; 要求に応じてカスタム温度範囲が提供されます
- 定位精度:全範囲の1% (線形キャム)
- 信号範囲の0.25%
- ヒステレシス:全ストロックの0.5%
- 直線性:全走路の1%
- Cv 最大低流量 ND 1/4インチ入口 = 034ND 1/4インチ出口 = 034
- 空気消費量: 1.02 Nm3/h (0.6 SCFM) 400kPa (60 psi) で
- 供給接続: ND 1/4"
- 電気接続 ND 1/2" NPTF
- 重さ: 工業用品のコンパクトな構造 (標準型)
- 準拠: EN ISO 9001 品質基準; 危険な地域では ATEX に準拠
申請
IMI STI PT シリーズ SR/CCK バルブ位置付け器は,需要の高い産業部門のプロセス自動化システムで広く使用されており,空気性バルブセットの重要な制御部品として機能しています.主要な用途には:
- 石油・ガス生産・精製・パイプラインシステム
- 化学および石油化学加工工場
- 発電 (熱,水力,ガス発電)
- 金属生産と金属加工
- 海上産業施設と海洋用途
- 厳しい環境条件の重労働産業
- 銅のない部品を必要とするプロセスシステム
- 産業用パイプライン 蝶,プラグ,ボールバルブ
- プロセス自動化における回転式・線形アクチュエータ制御
- 爆発性大気を含む危険区域での操作
よくある質問
1. SR/CCK バルブポジショナーはどのタイプのアクチュエーターと互換性がありますか?
これは,回転式単動/双作用アクチュエータ (蝶,プラグ,ボールバルブ用) の比例操作のために設計されており,特定のブレーキットとペアリングされた場合,線形アクチュエータと使用できます.
2ポジショナーは室内と室外の両方で使用できますか?
耐久性のある設計で 屋外設置に適しており 海上,砂嵐,銅のない環境や 厳しい産業環境にも適しています
3化学用には耐腐食型が利用可能ですか?
化学,石油化学,高湿度産業環境において優れた耐腐蝕性を備えた,完全なステンレス鋼構造オプションが提供されています.
4特定のストローク要件に カムプロフィールをカスタマイズするには?
要求に応じて特別なキャムプロファイルが提供され,標準的な線形キャムが最大270°の角度で,最も一般的なアクチュエータストロックの長さをサポートしています.キャム調整は現場校正のために明確にマークされています.
5定位装置は 範囲を分割した制御信号をサポートしていますか?
そう,スプリットレンジ信号スロールバルブで装備されており,さまざまなプロセス制御要件のために 3-9 / 9-15 psi スプリットレンジ入力信号をサポートしています.
6SR/CCKの校正と保守プロセスは?
位置付け器は,現場での簡単な校正のために,範囲と角度を調整することが特徴です.常勤の部品へのアクセスが容易である.
7位置付け装置は爆発危険のある場所で使用できますか?
ええ 爆発性大気に対する ATEX 規制に適合して 石油 ガス 化学部門の 危険地帯での操作に適しています
8SR/CCK バルブ ポジショナーにはどのようなアクセサリーが利用可能ですか?
圧力計は標準装備品で,特定の設置要件に応用して,カスタムなマウントブレーキと接続アダプタが利用可能である.
連絡 ください
製品に関する問い合わせ,技術サポート,カスタマイズ要求,注文の申し込みについては,以下でご連絡ください.
wechat/what's app/電話番号:+8613472860702
私たちのプロフェッショナルチームは, プロセス自動化とバルブ制御のニーズに適した 適時かつ調整されたソリューションを提供します.
