高精度 Flowserve Logix 3800 3800E デジタル バルブ ポジショナー信頼性の高い制御バルブ部品在庫

• Logix 3800: 5つのオンボード圧力センサー、ValveSight DTM診断、HART/Foundation Fieldbus/4-20mA通信を備えたフル機能デジタルポジショナ — 過酷な石油・ガスおよび化学環境でのプロセス稼働時間の最大化のために設計されています。

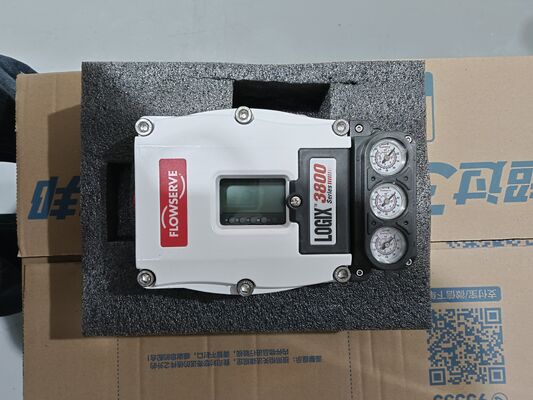

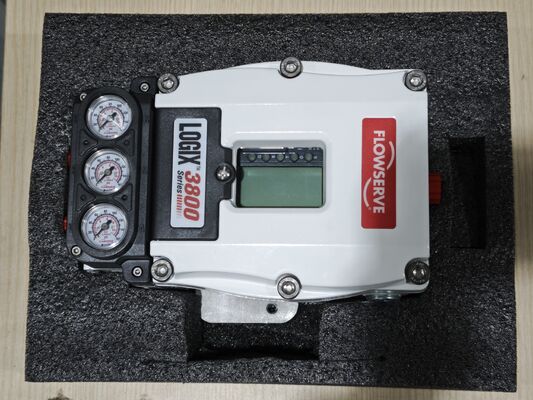

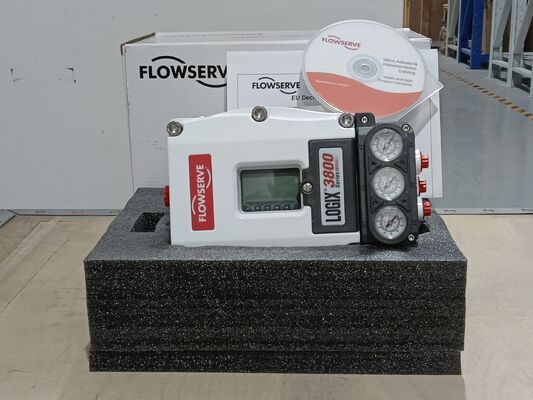

  Flowserve Logix 3800 & 3800E — デジタルポジショナ
  [製品概要]
  Logix 3800: 5つのオンボード圧力センサー、ValveSight DTM診断、HART/Foundation Fieldbus/4-20mA通信を備えたフル機能デジタルポジショナ — 過酷な石油・ガスおよび化学環境でのプロセス稼働時間の最大化のために設計されています。
  Logix 3800E: 同じプラットフォーム上に構築されたバリューベースの代替品で、HART/4-20mA/ディスクリートI/Oを備えた同一のフォーム、フィット、コアパフォーマンスを提供 — SIL 3機能またはIP66の堅牢性を犠牲にすることなく、コスト競争力があります。
  両モデルは、60秒未満でゼロ、スパン、ゲインを自動設定するワンボタンクイックキャリブレーションを備えており、トラブルフリーの長期安定性のためにシールドされたデュアルエレメント非接触磁気抵抗式位置センサーを備えています。
  [技術仕様]
  パラメータ Logix 3800 Logix 3800E
  空気容量（単動）/（複動） 20.4 / 30.6 Nm³/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) 同じ空圧プラットフォーム
  通信プロトコル アナログ、HART、Foundation Fieldbus、4-20mA、ディスクリートI/O アナログ、HART、4-20mA、ディスクリートI/O
  動作温度 / 保護 -52℃～85℃（複動） / IP66 -40℃～85℃ / IP66
  認証 / 安全性 ATEX、IECEx、FM/CSA、China CCC、Ex db、Ex ia / SIL 3対応 ATEX、IECEx、FM/CSA、Ex d、Ex ia / SIL 3対応
  パフォーマンス（分解能 / 繰り返し性 / ヒステリシス） ≤0.25% / ≤0.25% / ≤1.0% 同等のコアパフォーマンス
  ハウジング材質 銅フリーアルミニウム、ステンレス鋼オプション 銅フリーアルミニウム、プラスチックオプション（GP）
  診断 5つの圧力センサー + ValveSight DTM（オフライン/オンラインシグネチャ付き） RedRaven IoT接続による資産健全性監視

  出典: Flowserve Logix 3800カタログ（LGENBR3100-03、2018年5月） & Flowserve.com製品ページ

  [適用産業]
  石油・ガス — 上流、中流、下流の制御弁自動化（防爆型（Ex d IIC）危険区域）、アクセス不可能な場所のリモートマウント構成を含む。
  化学品 — SIL 3安全度、耐腐食性銅フリーアルミニウムハウジング、および予測診断が必須の基本的な有機/無機化学プロセス。
  電力・水 — ボイラー給水制御、冷却水調整、廃水処理（HART対応リモート監視によりサイト検査頻度を削減）。
  [一般的な問題と解決策]
  ポジショナの自動キャリブレーション失敗 — サプライ空気圧が最低4.1 bar（60 psi）の要件を満たしていることを確認してください。I/Pピエゾドライバモジュールを点検し、フィードバックシャフト（NAMURまたはDシャフト）がアクチュエータリンケージに正しくかみ合っていることを確認してください。
  過剰な空気消費または空圧漏れ警告 — 5つのオンボード圧力センサーがアクチュエータチューブとリレーの漏れを継続的に監視します。ValveSight DTMシグネチャテストを実行して、漏れがアクチュエータダイヤフラム、チューブ、または空圧リレーにあるかどうかを特定してください。
  HART/Fieldbusでの通信損失 — ループコンプライアンス電圧が20mAで≥10 VDC（実効抵抗約500Ω）であることを確認してください。LCD/キーパッドメニューでファームウェアバージョンを確認し、DD/DTMファイルがホストシステムの改訂と一致していることを確認してください。
  [交換モデル]
  前モデル: Logix 3200 / 3400（生産終了） — 3800シリーズは、デュアルポペット空圧リレーによる最大80%の空気容量増加、統合オンボード診断、ファームウェアアップグレード可能な電子機器により、両方を置き換えます。
  同系統の代替品: Logix 3800E（予算重視のアプリケーション向け）（Foundation Fieldbusおよび高度なDTM診断は省略）; Logix 3800zb（ゼロブリード）（定常状態での排出ゼロを必要とする環境コンプライアンスアプリケーション向け）。
  他社ブランド相当品: Fisher DVC6200、Siemens SIPART PS2、ABB TZIDC — Flowserveの利点は、デュアルエレメント非接触センサー、5つの圧力センサー診断スイート、ワンボタンクイックキャリブレーションにあります。
  [なぜ当社から購入するのか]
  Valtek/Logix生産ラインに直接アクセスできる、工場認定のFlowserve販売代理店 — 全ユニットにOEM完全保証とトレーサビリティを付けて出荷します。
  すべてのポジショナは、出荷前にI/Pキャリブレーション、リレー機能チェック、最新リリースに対するファームウェア検証を含む空圧ベンチテストを受けます。
  リモートValveSight DTMセットアップ支援、オンサイトコミッショニング、および48時間以内の発送による迅速なスペアパーツ（I/Pモジュール、リレーキット、フィードバックシャフト）をカバーするアフターセールスサポート。
  [在庫と納期]
  標準Logix 3800（HART、アルミニウムEx dハウジング）: 通常、注文確認後4～6週間。
  Logix 3800E（HART、アルミニウムまたはプラスチックハウジング）: 通常、3～5週間。
  特殊構成（Foundation Fieldbus、ステンレス鋼Ex d、リモートマウント）: 認証およびビルドの複雑さに応じて8～12週間。
  [RFQフォーム]

  見積もりを依頼するには、以下を提供してください: 会社名 / 担当者 / メールアドレス / モデル（3800または3800E） / 通信プロトコル（HART、FF、または4-20mA） / ハウジング（アルミニウムEx d、アルミニウムIS、SS Ex d、またはプラスチックGP） / アクチュエーション（単動または複動） / 数量 / 用途。
