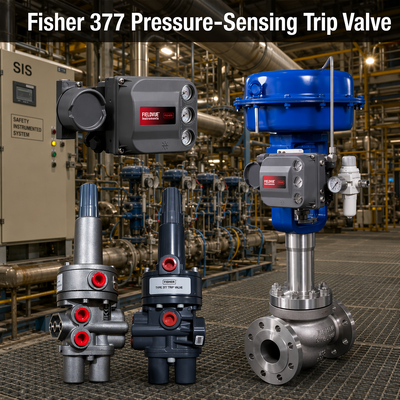

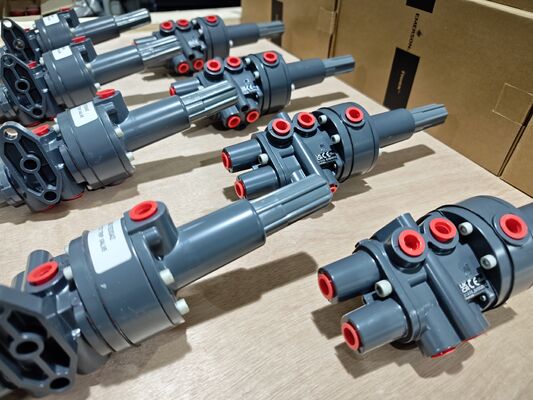

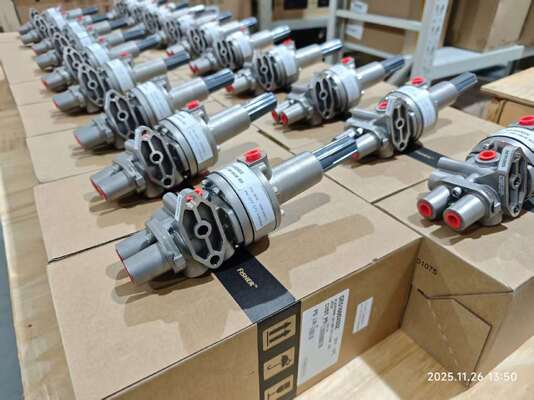

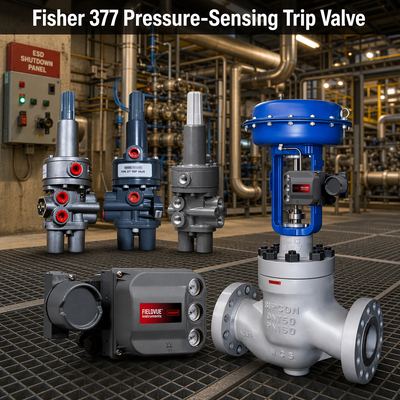

Fi-sher 377は,圧感トリップバルブで,設定トリップポイントを下回るときに特定のアクチュエータまたはバルブアクションを必要とする制御アプリケーションのために設計されています.動作装置が故障する原因で,プロセスの安全を維持するのに役立ちます供給圧力が回復すると自動的にリセットされます.
この単体トリップバルブは,複数のスイッチバルブを使用するシステムと比較してパイピングを簡素化します.トリップポイントは調節可能です.設計は,信頼性の高いパフォーマンスと長い使用寿命のために移動部品が少ない大きな弁領域を使用. 可能な構成には,故障ダウン (377D),ロック・イン・ラスト・ポジション (377L),故障アップ (377U),および回転式故障接近オプション (377CW / 377CCW) が含まれます.またはブレーキットで,様々なFi-sherピストンアクチュエータと互換性があります..
| 仕様 | 詳細 |
|---|---|
| タイプ | 圧感トリップバルブ |
| 利用可能な設定 | 377D (ダウン失敗), 377L (ロック最後の位置), 377U (ダウン失敗), 377CW / 377CCW (回転失敗近) |
| 供給圧力 | 最大10.3bar (150psig) 最低3.8bar (55psig) |
| トリップポイント | 2.8 bar (40 psig) から 72% の供給圧に調節可能 |
| リセット | 12調整された離陸点より0.5%~33%高い |
| 身体 の 関係 | 1/4 NPT 内部 |
| 温度範囲 | ニトリル: -40〜82°C (-40〜180°F); フルーアカーボン: -18〜104°C (0〜220°F) |
| 住宅用材料 | アルミニウムまたはステンレス鋼 |
| 推定重量 | アルミニウム: 0.95 kg ステンレス鋼: 2.31 kg |
| 危険地帯 | ATEX / CUTR に準拠し,SIL 3 (377 SST) 対応する |
石油・ガス,化学,発電,その他の産業におけるプロセス制御システムで使用され,計器空気供給が切れた場合,信頼性の高い故障防止アクチュエータ動作が必要である.
ユーザは,誤ったトリップポイント設定,誤った障害モードパイピング,または特定のコンフィギュレーションのボリュームタンクサイズ設定で課題に直面することがあります.調整可能なトリップポイントとコンバーチブル障害モードは,正しく適用された場合,これらの解決に役立ちます.
動作装置の保護回路における以前のFi-sherトリップバルブまたは同等の圧力センサートリップ装置の直接的な交換または機能アップグレードとして機能する.
本物のFi-sher (E-merson) 製品を供給し,アクチュエータとプロセスニーズに基づいて正しい構成を選択するための実用的なサポートを提供しています.
生産と配送時間は通常6〜8週間です
動作装置の種類,望ましい故障モード,供給圧力範囲,材料の好み,量については,個別料金でご提供ください.
