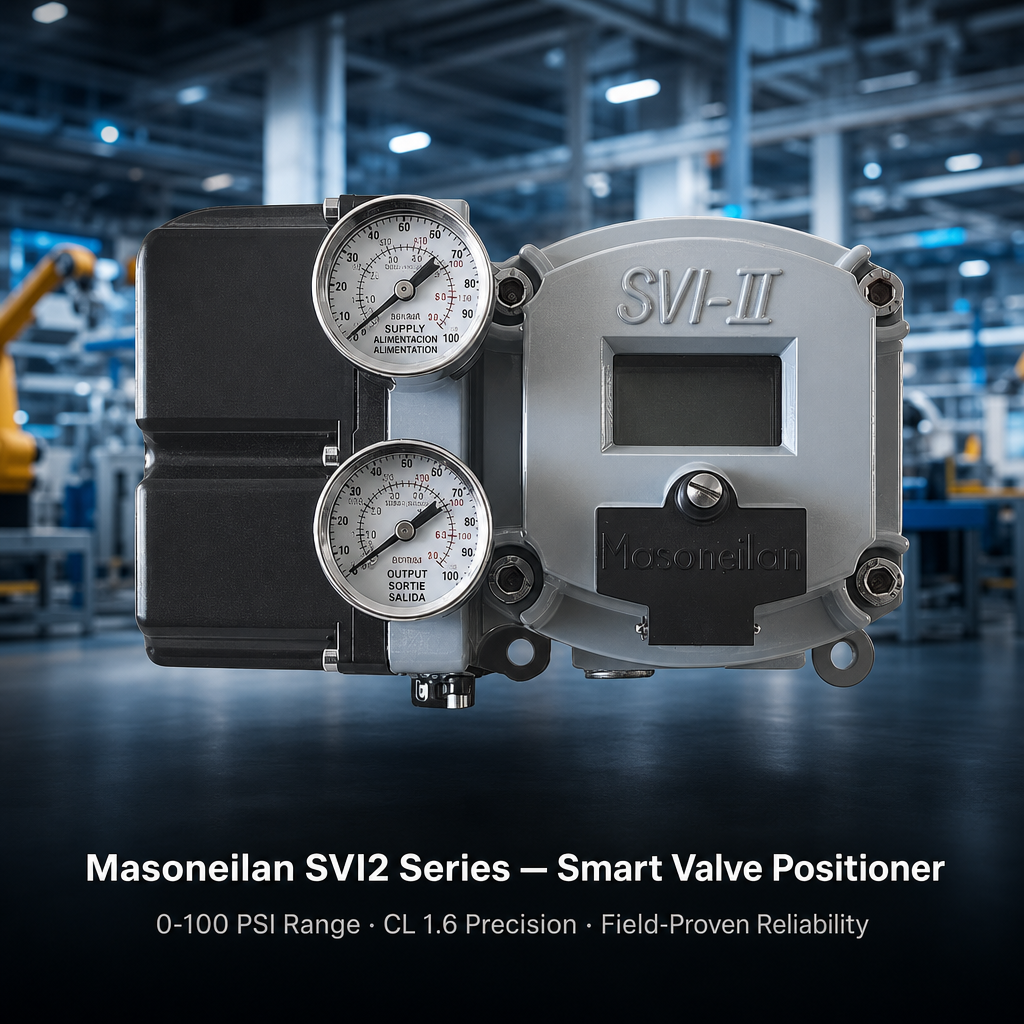

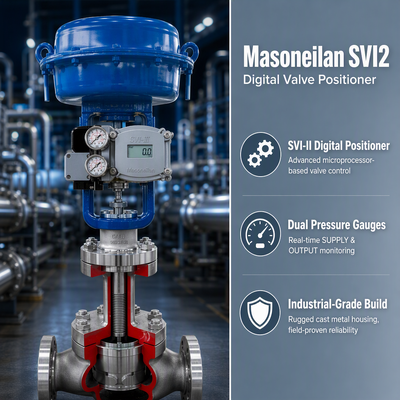

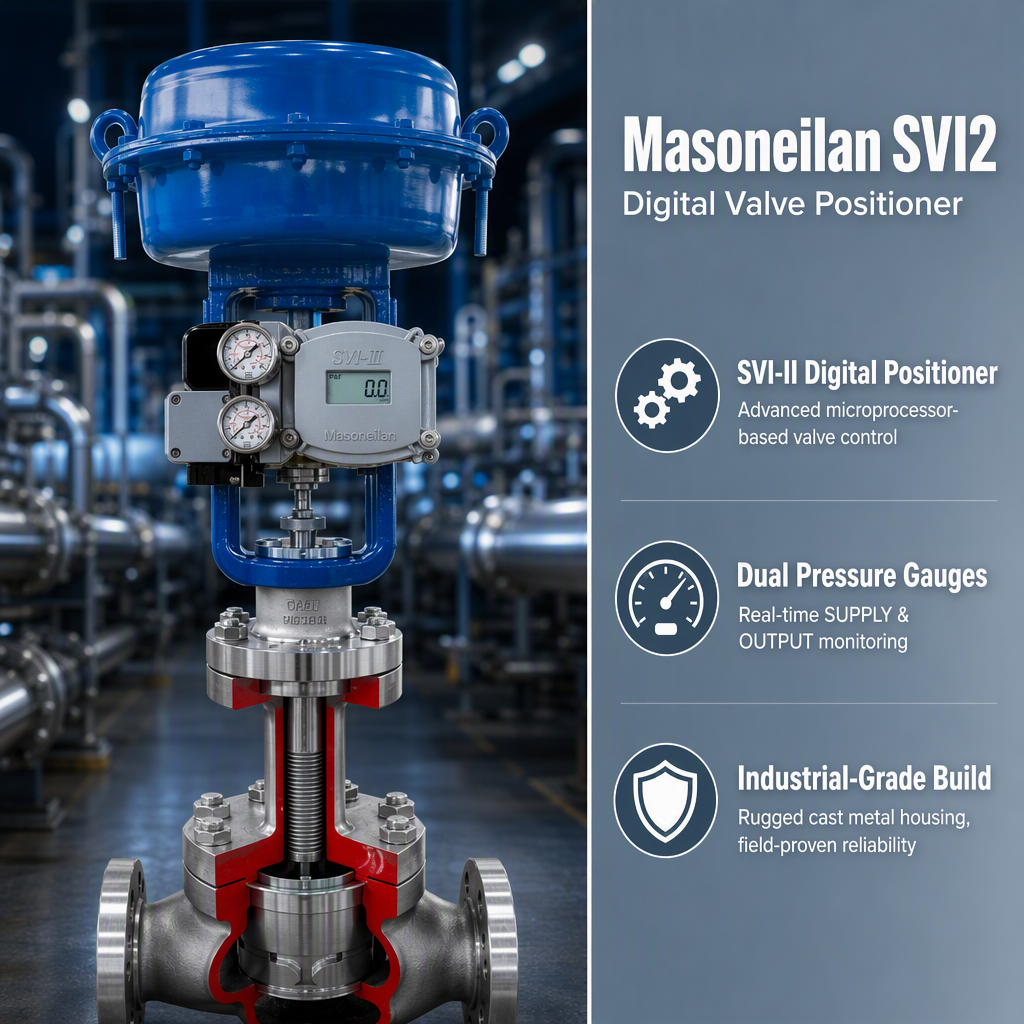

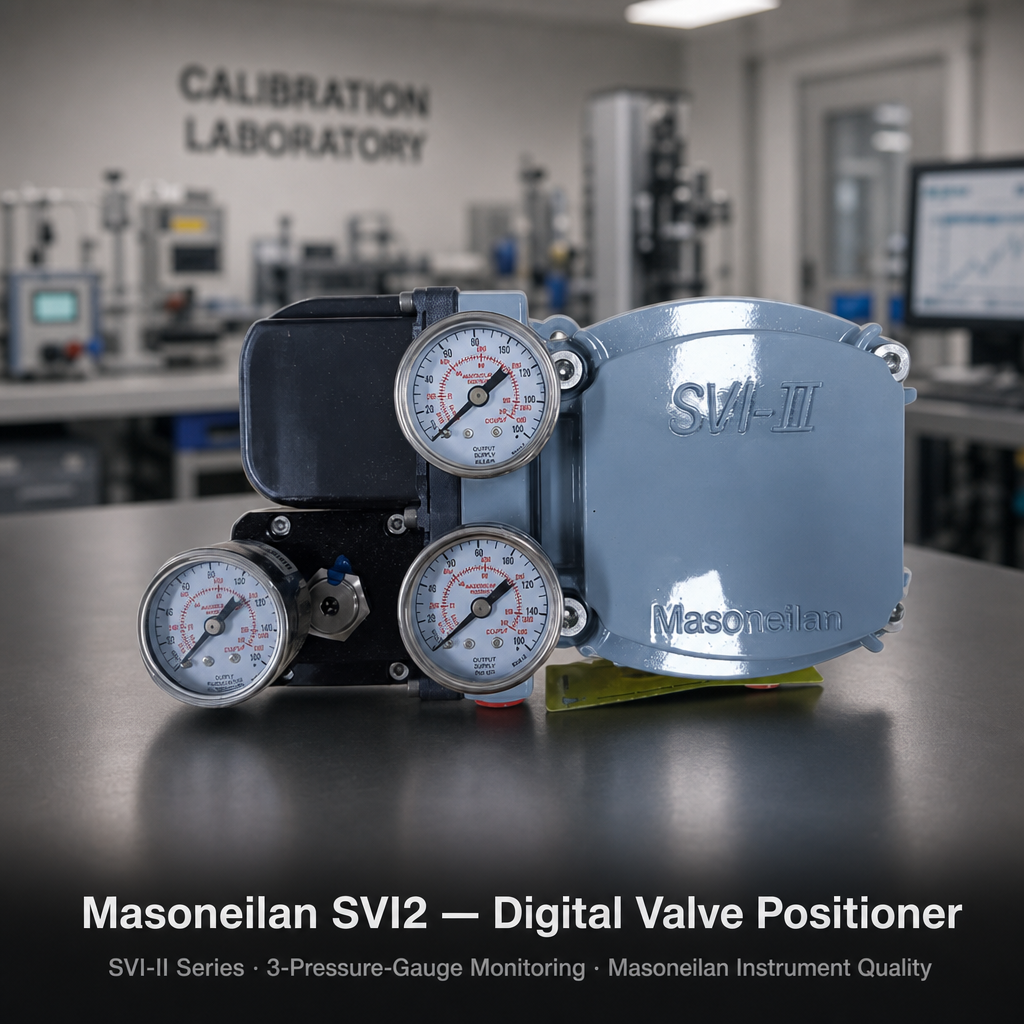

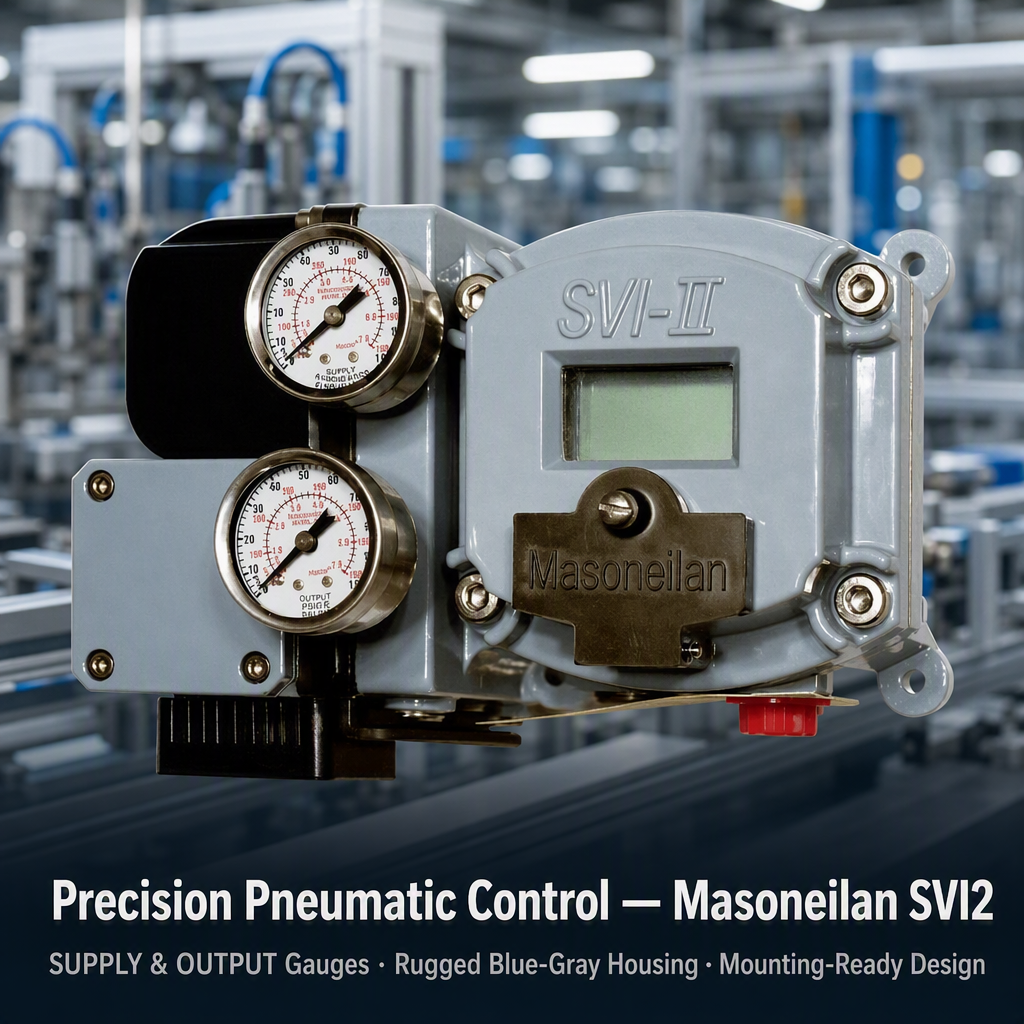

マソネイラン SVI2は,ベイカー・ヒューズ・マソネイランが開発した高性能デジタルバルブポジショナーです. 32ビットマイクロプロセッサと非接触磁気移動センサーで構築されています.2本のワイヤの420mAループ信号で動力され,HART 5/7通信プロトコルに対応する.この装置は,単効と二重作用の実行構造の両方をサポートする,線形および回転型気圧アクチュエータのための超精密な位置制御を提供します.
伝統的なアナログ位置付け機とは異なり,SVI2は全プロセス自動調節,組み込み多チャネル圧力センサー,および包括的なバルブ診断機能を統合しています.そのモジュール型金属囲い IP66 保護グレードに達し,ATEXを含む世界的な危険エリア認証を持っています, IECEx,FMとSIL 2の安全性レベル認証.普遍的なマウントインターフェイスにより,Masonelanおよび第三者の気圧制御バルブに直接再装備することができます.石油・ガス業界で広く採用されています化学,電力,メタルシクス,エネルギーパイプライン産業で安定し,保守費が少ない精密な流量規制のために.
| ポイント | パラメータ |
|---|---|
| モデルシリーズ | マソネイラン SVI2 (SVI II AP) |
| 入力制御信号 | 4~20mA DC 2本のワイヤループで電源を供給する |
| 通信プロトコル | HART 5 / HART 7 について |
| 位置検出 | 接触のない磁気センサー |
| 制御精度 | ±0.5%の典型的なFS, ±0.25%の最適化されたFS |
| 繰り返し可能性 | ±0.2% フルスケール |
| ヒステレシス | ≤0.3% FS |
| 供給気圧 | 1.4・7バー (20・100psi) |
| パネウマティック・アクションタイプ | 単効/双効 |
| アクチュエータ互換性 | 線形/回転式 (0~100°回転) |
| 環境温度範囲 | -50°C ~ +85°C |
| 密室の評価 | IP66 / NEMA 4X |
| 住宅用材料 | 銅のない鋳型アルミニウム |
| 湿った気圧部品 | ステンレス鋼 |
| 安全認証 | SIL 2,ATEX,IECEx,FM,CSA 本質的に安全/炎の抵抗性 |
| 空気接続スレッド | NPT 1/4またはG1/4はオプションです |
| 電気管のポート | NPT 1/2 内糸 |
| 設置基準 | ISO 5211 ユニバーサルバルブアクチュエータの設置 |
上流・中流・石油・ガス:陸上油田,天然ガスの採集ステーション,原油パイプライン,ガス輸送幹線,圧縮装置
石油化学・精密化学工場:原子炉の流量制御,蒸留塔の調節弁,高低温の中間パイプライン,腐食性流体プロセスループ
発電産業:熱発電所蒸気/水循環制御,煙草ガス脱硫とデニトリフィケーションシステム,ボイラー給水規制
金属工業と鉱物加工:高温炉ガスの調節,酸性塩基廃棄物液体処理,鉱物スロー流量制御
水処理とエネルギー貯蔵産業用廃水処理,淡水装置,水素生産,エネルギー貯蔵介質の制御
その他の重工業:肥料工場,パルス&紙製造,オフショアプラットフォームプロセス制御
A1: はい.SVI2はISO 5211のユニバーサル・マウント構造を採用し,すべての主流の線形および回転式気圧アクチュエータと互換性があります.弁ブラケットを変更することなく直接の改装をサポートします.
A2: いいえ 4 〜 20mA の制御信号で完全にループで動いています 余分な電源配線は必要ありません
A3: はい.外部LCDとプッシュボタンインターフェースにより,密閉されたハウジングを開かない限り,完全なパラメータ設定が可能で,爆発防止操作の要件を満たします.
A4: バルブ移動偏差,アクチュエータ圧力バランス,空気漏れ状態,バルブ摩擦異常,センサー状態,予測保守のための過去の動作記録.
A5: 3つのモードがサポートされています. 障害開閉,障害閉閉,障害ロック,異なるプロセス安全要件を満たします.
A6: 標準モデルは -50°C ~ +85°Cをカバーし,低温のカスタマイズされたバージョンは,冷たい地域油田プロジェクトに利用できます.
