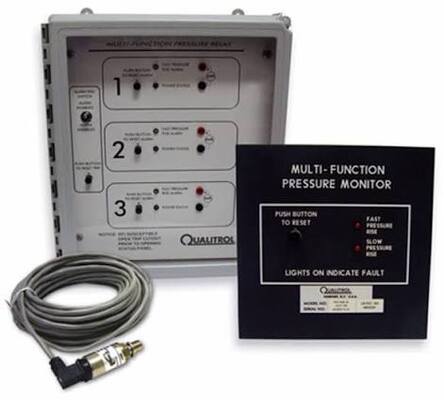

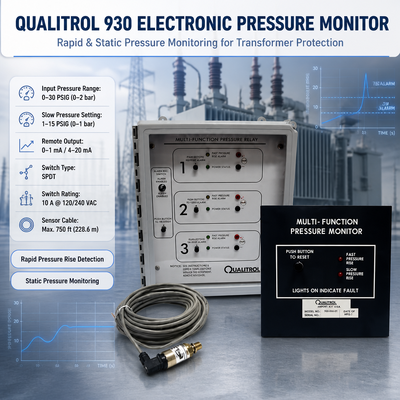

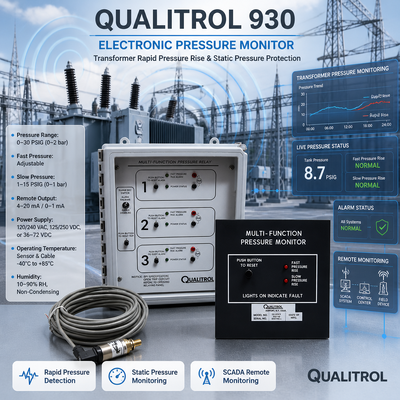

クワリトロル 930は,トランスフォーマーシステムにおける急速な圧力上昇と緩やかな (静的) 圧力変化の両方を検出し応答するように設計された多機能電子圧力モニターです.主なトランスフォーマータンクとロード・タップ・チェンジャー (LTC) のコンパートメントに一般的に適用され,危険な圧力事件から機器を保護するアラームとトリップ機能を提供します..
この装置は電子圧力センサーを使用して,タンクの圧力を継続的に監視し,測定値に比例する信号を出します.静的圧力モニタリングと急速な圧力上昇検出を組み合わせ,シールインリレー機能を含むフィールド調節可能なセットポイントは,高速および遅い圧力イベントの両方の感度をカスタマイズすることができます.ローカルLEDインジケーターは状態を示します.連続アナログ出力では,リモート表示やSCADA統合がサポートされます.シングルセンサとマルチセンサのバージョンが利用可能であり,マルチセンサモデルは,迷惑な旅行を減らすのに役立つ論理スキーム (例えば2/3など) を使用することができます.センサーは,石油とガス両方のスペースに適しており, 1/4 "-18 NPT または既存のQualitrol 900/910装置のためのリトロフィットアダプターでマウントすることができます.
| 仕様 | 詳細 |
|---|---|
| モデルシリーズ | クワリティロール 930 |
| 機能 | アラーム/トリップ付きの急速で静的圧力モニタリング |
| 圧力範囲 | 0〜30 PSIG (0〜2bar) |
| センサーのマウント | 1/4"-18 NPT 圧力入力ポート |
| スイッチ数 | 単一のセンサー:最大3SPDT;マルチセンサー:最大9SPDT |
| リレーコンタクト | 速圧,遅圧,電源状態のオプション |
| アナログ出力 | 0-1mAまたは4-20mA (リモコン/SCADA用) |
| 入力電源 | 85-265 VAC 50/60 Hz または 110-370 VDC を含む汎用オプション |
| ケーブルの長さ | 最大750フィート (228.6m) |
| 周囲温度 (センサー/ケーブル) | -40°Cから85°C |
| 環境温度 (コントロールボード) | 約 -30°Cから72°C |
| 保護/表示 | ローカルLEDのアクチュエーションと電源状態 |
主に電力電力会社と工業サブステーションで,電源トランスフォーマーとロードタップチェンジャーを保護するために使用されます.状態ベースのメンテナンスと資産保護プログラムをサポートします.
機械的な急速な圧力上昇装置は,不快な移動や継続的なリモートモニタリングが欠けている可能性があります. 930は,調整可能な感度,マルチセンサー論理オプション,連続アナログ出力, 選択可能な瞬間の操作またはシールイン操作の明確な局所表示.
機械的なQualitrol 900/910急速圧力上昇リレーや類似の急圧装置の電子アップグレードまたは代替として適しており,後装の設置オプションを含む.
私たちは本物のQualitrol圧力モニタリング機器を供給し, トランスフォーマー保護システムでの選択と適用のための実用的なサポートを提供します.
生産と配送時間は通常6〜8週間です
単一のまたはマルチセンサーの好み,電源要件,望ましいアナログ出力,マウントニーズ,および量について詳細を教えてください.
