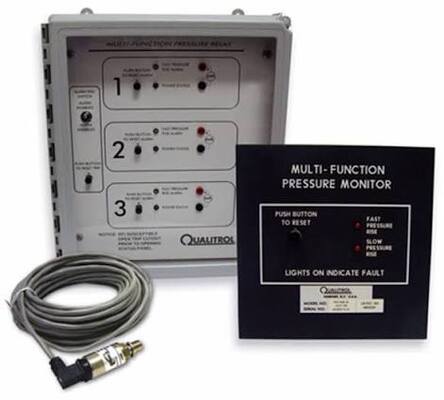

電子圧力計Qualitrol 930シリーズ
The Qualitrol 930 Electronic Pressure Monitor is a multi-function instrument that detects dangerous rapid pressure rises as well as slower static pressure increases in transformer and load tap changer tanksローカル・インディケーションとリモート・アウトプットの両方を提供し,アラーム,トリップ,継続的な圧力モニタリングを行う.
製品概要
電子センサーはタンクの圧力を制御モジュールが処理する連続信号に変換します. システムは,急速な圧力事件や徐々に圧力の増加に反応するように設定できます.使用者によって調整できる限界値で前面パネルのLEDはアクチュエーション源を表示し,リレーは一時的なまたはシールイン操作のために設定することができます.連続0-1mAまたは4-20mA出力ではSCADAシステムとの統合が可能になります.マルチセンサーの構成により,信頼性を向上させ,誤った操作を最小限に抑えるための論理に基づいたトラップ決定が可能です設計は,石油またはガスコンパルトメントに設置をサポートし,既存の機械的なRPRRマウントポイントにリモートするオプションを含みます.
テクニカル仕様
| 仕様 | 詳細 |
|---|---|
| 製品 | 電子圧力モニター |
| 圧力範囲 | 0°30 PSIG (0°2バー) |
| 検出 タイプ | 急速な圧力上昇とゆっくりした (静的) 圧力 |
| センサー接続 | 1/4"-18 NPT |
| 生産量 | SPDTリレー (マルチセンサバージョンでは最大9台) + アナログ 0-1 mA / 4-20 mA |
| 電力オプション | 汎用的なAC/DC範囲 |
| マックスセンサーケーブル | 750 フィート (228.6 m) |
| インディケーター | 急速圧,静的圧,電源状態のLED |
| 操作環境 | トランスフォーマー制御キャビネットおよび関連装置に適している |
応用産業
電力事業のトランスフォーマー保護,工業用電源システム,および油やガスで満たされたコンパクトで突然または徐々に圧力の変化を信頼的に検出する必要があるサブステーション
一般 的 な 問題
迷惑のアラーム,継続的な圧力フィードバックの欠如,または感度を調整する難しさは,古い機械装置で一般的です. 930シリーズは調整可能な設定,マルチセンサー論理,連続SCADA対応出力運用の信頼性を向上させるための 明確な局所的な状態の表示
代替モデル
直接の電子代替またはアップグレード経路として機能する Qualitrol 900/910 メカニカル・ラップド・プレッシャー・リレーおよび類似の急圧保護装置.
わたしたち から 買う の は なぜ か
トランスフォーマーモニタリングと保護のアプリケーションをサポートする経験を持つ 本物のQualitrol製品を提供しています.
ストックと配達時間
標準的な配達時間は6〜8週間です
RFQ フォーム
センサーの構成,電源,出力タイプ,マウントスタイル,数量についての要求を提出し,詳細なオートを受け取ります.
