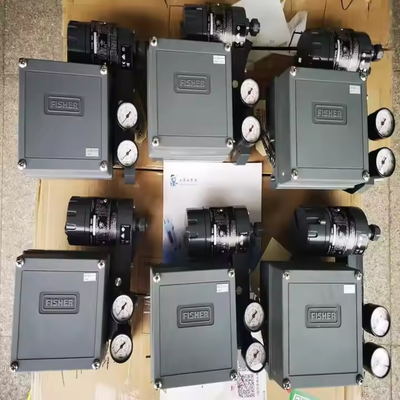

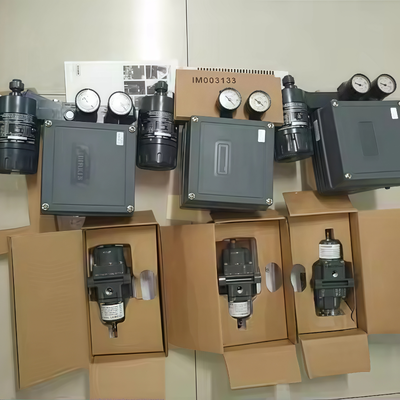

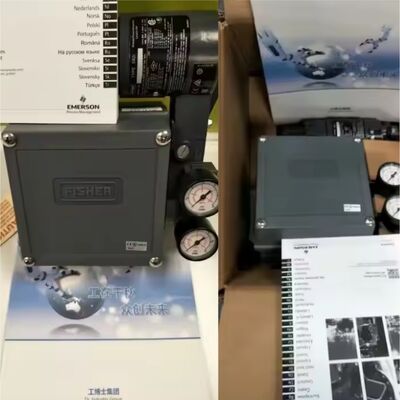

3582i 電空ポジショナ 4-20mA リニア空気圧単動アクチュエータ用 ステンレス鋼製

製品概要

3582iは、ダイヤフラム駆動、スライディングステム制御バルブアセンブリ用に構築された電気空圧バルブポジショナです。これは、3582空圧バルブポジショナに取り付けられた582i電気空圧コンバータで構成されています。コンバータはDC電流入力信号を受信し、ノズル/フラッパー配置を通じて比例空圧出力を生成します。この出力は空圧ポジショナに供給され、別途取り付けられたトランスデューサの必要性を排除します。

この機器は、DC電流入力信号に比例した正確なバルブステム位置を提供します。これは、ほとんどのプラント環境で見られる振動に耐える能力と高速応答で知られる、フィールドで実証済みの設計です。低定常状態の空気消費量は、効率的な運用に貢献します。

ゼロおよびスパン調整は、カバーを取り外した状態で、ドライバーとスパナを使用してアクセスできます。ユニットは、簡単な調整でダイレクトアクションとリバースアクションを切り替えることができます。供給圧力とバルブ負荷の変動は、ポジショナの動作にほとんど影響しません。ケース、コンポーネント、およびガスケット材料は、過酷な環境に耐えるように選択されており、ポジショナのブリードエアは内部部品をパージして追加の保護を提供します。

技術仕様

アプリケーション業界

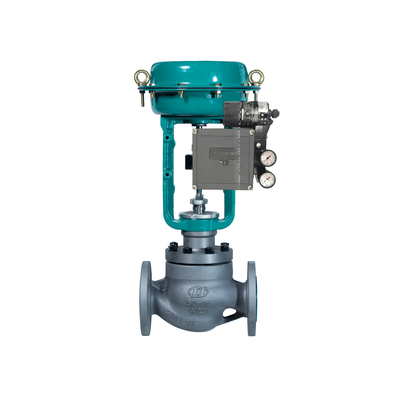

3582i は、プロセス産業におけるダイヤフラム駆動、スライディングステム制御バルブアセンブリで使用されます。流量、圧力、温度、レベル制御アプリケーションを処理します。調整可能なゼロおよびスパン範囲により、スプリットレンジを含むすべての標準入力信号を使用できます。1 つのポジショナファミリーのユニットがさまざまな制御アプリケーションをカバーするため、基本的なスペアパーツの在庫要件が簡素化されます。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力と空圧接続を確認してください。ノズル/フラッパーアセンブリが詰まっていないこと、およびリレーが機能していることを確認してください。

• バルブステム位置が入力信号と一致しない: ゼロおよびスパンキャリブレーションを確認してください。カム位置がアクチュエータのトラベルとアクションと一致していることを確認してください。

• 不安定な動作または振動: チューブと継手の空気漏れを点検してください。バルブパッキンまたはアクチュエータの過度の摩擦を確認してください。

• 供給圧力の変動が位置に影響する: 供給圧力が安定しており、推奨範囲内であることを確認してください。3582i は供給圧力変化の影響を最小限に抑えるように設計されていますが、極端な変動は依然として問題を引き起こす可能性があります。

• 交換モデル

3582i はレガシーな空圧ポジショナ設計です。デジタル通信と診断を必要とする新規設置には、同じ製品ラインの最新の同等品である DVC6200 または DVC2000 デジタルバルブコントローラがあります。582i コンバータは、既存の 3582 空圧ポジショナにフィールドインストールして 3582i 構成にアップグレードできますが、これにはポジショナの取り付けと入力信号範囲の変更が必要になる場合があります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および入力信号の互換性を確認してください。
