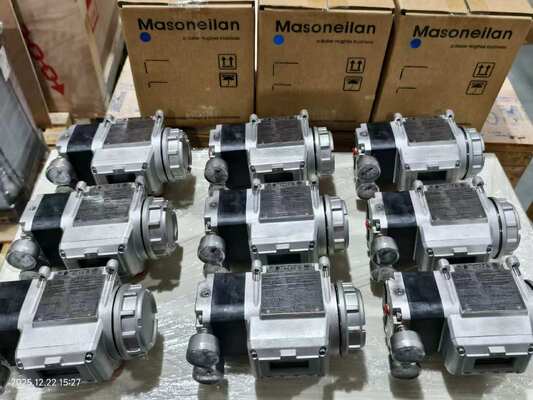

マソネイラン SVI3 デジタルバルブポジショナ HART 7 4-20mA 空圧バルブ用

製品概要

Masoneilan SVI3は、ベーカー・ヒューズ社の第3世代デジタルバルブポジショナです。HART 7通信を備えた2線式4-20mA制御信号を使用して、空圧アクチュエータを制御します。20年以上にわたるフィールドで実証されたバルブ位置センシング技術を基盤とし、高度な制御および診断アルゴリズムと非接触位置センシングを使用して、正確で応答性が高く信頼性の高いポジショニング性能を提供します。

特筆すべき機能は、スマートキャル（Smart Cal）シングルボタンセットアップおよびキャリブレーションで、コミッショニングを簡素化します。ローカルユーザーインターフェースには、高コントラストグラフィックディスプレイと危険場所対応のプッシュボタンが含まれています。DTMおよびEDDサポートを通じて、すべての主要な制御システムと統合されます。SVI3には、運転中にバルブの健全性を継続的に監視する19種類の新しいオンラインバルブ診断機能が含まれています。最大1年間の診断データがデバイスに保存され、問題がプラント運転に影響を与える前に傾向分析が可能になります。

技術仕様パラメータ

ブランド

スマートキャルが完了しない

供給圧力が20～120 psiの範囲内であることを確認してください。バルブトラベルリミットが定格範囲内であることを確認してください。バルブが固着またはバインドしていないことを確認してください。

スティックスリップの有無を確認してください。位置サイクルが設定値サイクルよりも大きい場合、ポジショナがサイクリングを引き起こしている可能性があります。ハンドホイールがバルブストロークを妨げている、ステムが破損している、または位置フィードバックコンポーネントが外れていることを点検してください。

• HARTハンドヘルドとの通信障害ループ抵抗が適切であることを確認してください。端子電圧がコンプライアンス要件（9Vdc @ 20mA、11Vdc @ 4mA）を満たしていることを確認してください。デュアルチャネルバリアは過剰なループ抵抗を発生させ、コンプライアンス電圧の問題を引き起こす可能性があります。

• 低電力エラー（LOW_POWER）入力電流が3.15mA未満です。キャリブレーションと診断のためにループ電流を4mAに増やしてください。

• 手動チューニングが必要な場合があります。取扱説明書のトラブルシューティングセクションを参照してください。SelfCheckErrorまたはハードウェア障害

• 交換モデルMasoneilan SVI3は、SVI II APおよびSVI1000の直接交換品です。あらゆるバルブ/アクチュエータの組み合わせに対応するステンレス鋼取り付けブラケットを備えており、SVI II APおよびSVI1000取り付けブラケットとの後方互換性も完全に備えています。

• ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
