サムソン 3725 ハート通信と制御バルブのための4-20mA入力を持つ自己校正電圧位置付け器

製品概要

Samson 3725は、空圧式グローブバルブおよびロータリーバルブに取り付けるために設計された、コンパクトで自己校正機能を備えた電気空圧式ポジショナです。これはシングルアクションのポジショナであり、制御システムからの入力制御信号と実際のバルブステムの位置または開度を比較し、アクチュエータに対応する空圧信号を出力します。

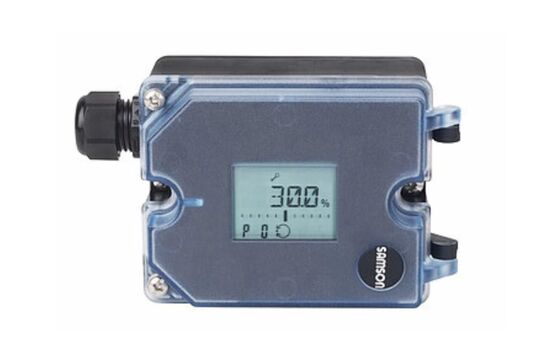

このユニットは非接触型磁気抵抗位置センシングを備えているため、フィードバック経路に機械的な摩耗部品はありません。環境の影響や蒸気ハンマーの影響を受けません。操作は直感的で、3つの静電容量式キーと、選択可能な読み取り方向によりどの取り付け位置でも読み取れるLCDディスプレイを備えています。すべてのパラメータは不揮発性EEPROMメモリに保存され、停電保護を提供します。

ポジショナは可変自動起動を提供し、プリセットパラメータにより標準から外れた値のみを調整すればよいことを意味します。タイトクロージング機能が有効になり、ゼロポイントは継続的に監視されます。

技術仕様

適用産業

Samson 3725は、化学および石油化学処理、発電、および一般的な産業オートメーションで使用されます。スロットルサービスや、コンパクトな設計、簡単な操作、堅牢性が不可欠な用途に適しています。このポジショナは、リニアおよびロータリーアクチュエータへのユニバーサル使用のために開発されました。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力を確認してください（最大7 bar）。空圧接続が確実であることを確認してください。

• バルブ位置が入力信号と一致しない: 特性曲線設定を確認してください。動作方向が正しく設定されていることを確認してください。ゼロポイントを再校正してください。

• 不安定な動作または振動: チューブおよび継手の空気漏れを点検してください。バルブパッキンまたはアクチュエータの過度の摩擦を確認してください。

• ゼロポイント校正エラー: ゼロポイントが範囲外です。取り付けを確認し、ゼロポイントを再調整してください。

• 初期化エラー: 供給圧力とトラベルセンサー接続を確認してください。バルブが固着していないことを確認してください。

代替モデル

Samson 3725はコンパクトなポジショナプラットフォームです。 TROVIS 3730-1 は、HART通信と強化された機能を備えた直接の代替品です。 Type 3724 も同じシリーズの代替品として利用可能です。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
