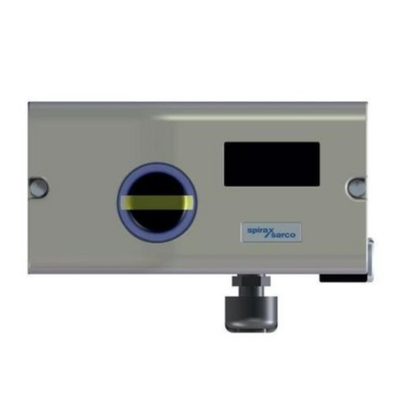

スパイラックス サルコ SP7 スマート バルブ ポジショナー 4-20mA の HART で エネルギー効率の良い制御バルブと NAMUR 設置

製品概要

スピラクス・サルコSP7は,NAMURに準拠する気圧線形または回転式アクチュエータに搭載するように設計されたスマートで電子的に構成可能な電圧気圧閥定位器である.位置付け器への電源入力信号 (mA) とバルブストロックの間の正確な比例性を保証します.

SP7-1*は,外装用に処理された鋳型アルミニウムハウジングを備えています.ユニットは, -57〜+57°の回転移動または -28〜+28°の線形移動で気力駆動器に搭載できます.定位器は,設置キットと圧力計ブロックを併せまたは併せ提供できる.制御信号をmAで制御し,空気供給圧が1.4から6barで動作します.位置付け器は制御信号の作用を逆転するためにも使用できます.

SP7-10には標準としてローカル通信インターフェイス (LCI) が搭載されており,オプションのHART通信モジュールは20mA信号による通信を可能に.HART 5またはHART 7が利用可能である.SP7-11は PROFIBUS PA モジュールを提供していますSP7-12はFONDATIONフィールドバスモジュールを搭載している.デジタル入力では制御システムの機能を起動し,デジタル出力では集団メッセージ (アラーム/障害) を出力する.SP7は,最もエネルギー効率の良い位置付け器の1つです静止状態の最大空気消費量は0.015SCFMで,類似の電動気圧定位器よりも最大50倍効率が良い.

テクニカル仕様

応用産業

スパイラックス・サルコSP7は,蒸気制御システム,プロセス加熱・冷却,食品・飲料事業,製薬クリーン蒸気,一般工業バルブ制御に使用されている.信頼性の高いデジタル位置付けとエネルギー効率が不可欠なアプリケーションに適していますポジショナーは,Spirax Sarco BVA300,PN1600,PNS3000,PNS4000,PN9000,およびTN2000シリーズアクチュエータを含む,NAMURに適合する任意のアクチュエータで使用できます.

一般 的 な 問題

• ポジショナーが入力信号に反応しない:供給空気の圧力が1.4~6bar以内であることを確認します.空気接続が安全であることを確認します.供給空気の質がISO 8573-1:2010クラス3を満たしていることを確認します.3:3.

• バルブ位置が入力信号と一致しない: 特徴曲線の設定を確認します. 動作方向が正しく設定されていることを確認します. ゼロポイントを再校正します.

• バルブ応答が遅い: 供給気圧とフィルターを確認します. 供給気管が制限されていないことを確認します.

• エラー10 (電源が切断された): 電源は少なくとも20ミリ秒間断断されました. 動作装置は安全な位置に移動します. 約5秒後,位置付け装置は自動的にリセットされます.

• ERROR 11 (RAMのエラー): 動作装置は安全位置に移動します.約5秒後,ポジショナーは自動的にリセットされ,RAMは再起動されます.

• SENS_ERR (位置センサーが不具合): 位置センサーが壊れている. 交換のための連絡サービス.

• アラーム1 (位置付け装置と動作装置の間の漏れ): パネムチューブとフィッティングを漏れがないかチェックします.

• アラーム 2 (設定点電流範囲外): 入力信号源と配線を確認する.

代替モデル

スパイラックス サルコ SP7は,現在の世代のスマートポジショナープラットフォームです. SP8 スマートポジショナーは,同じ製品ラインの次のレベルオプションです.長期間のデータトレンドを備えた高度なバルブ診断を提供し,現在のバルブ性能を新しい制御バルブと比較するベンチマーク. 古いインストールでは,SP7は,古いSpirax Sarco EP5/EP6シリーズポジショナーと空気力のみのポジショナーからアップグレードとして機能します. バイアス代替品については,アクチュエータのマウントを確認します.移動距離オーダーする前に 通信プロトコルです
