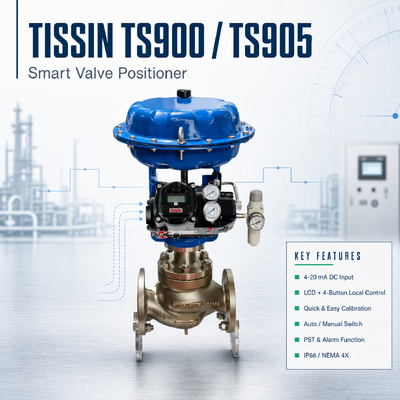

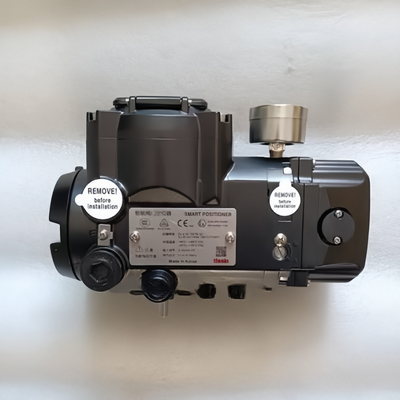

についてTissin TS900とTS905 スマートバルブ位置装置電気気圧制御バランブ位置装置は,気圧制御バランブの走行を4~20mAの直流入力信号に従って制御するように設計されている.
定位装置は,制御システム,DCS,または信号源から制御信号を受け取り,バルブアクチュエータに供給される空気圧を調整する.このアクチュエータとバルブが必要な入力位置に従うことを可能にする.

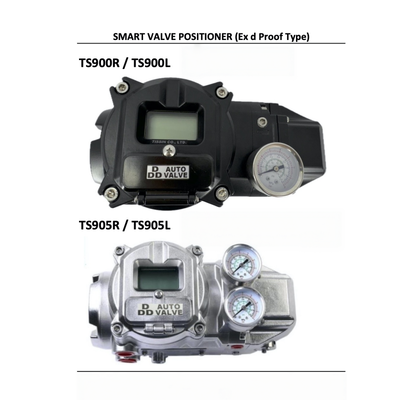

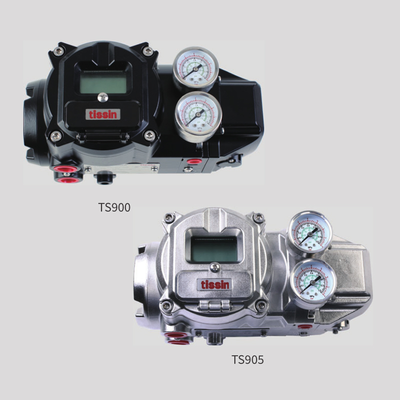

TS900とTS905は,同じ主要な制御仕様を共有している.主な構造的違いは,ハウジング材料である.TS900はアルミニウム型鋳造体を使用し,TS905はステンレス鋼316を使用する.したがって,TS905バージョンは,ステンレス鋼のハウジングが必要なプロジェクトに適しています.

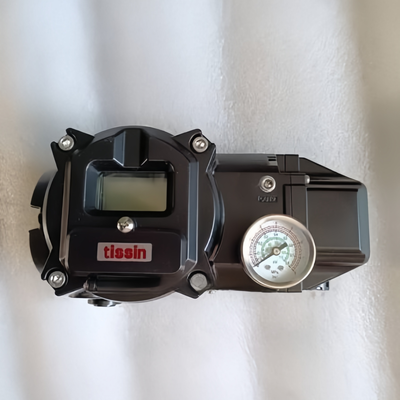

このシリーズにはLCDディスプレイと4つのローカルボタンがあります.アラーム機能と自動/手動スイッチが製品設計に含まれています位置付け器は,より速いバルブ応答をサポートするために,大きな流量パイロットバルブも使用します.
| 仕様 | TS900 | TS905 |
|---|---|---|
| 製品タイプ | スマートバルブポジショナー | スマートバルブポジショナー |
| 入力信号 | 4 〜 20 mA DC | 4 〜 20 mA DC |
| 入力インペデンス | 20 mA DC で 500 Ω | 20 mA DC で 500 Ω |
| 供給圧力 | 0.14 〜0.7 MPa | 0.14 〜0.7 MPa |
| 脳卒中 | 線形: 10~150 mm / 回転: 0~90° | 線形: 10~150 mm / 回転: 0~90° |
| 空中接続 | PT1/4,NPT1/4 | PT1/4,NPT1/4 |
| ゲージ接続 | PT1/8,NPT1/8 | PT1/8,NPT1/8 |
| 導管 | G ((PF) 1/2, NPT1/2 | G ((PF) 1/2, NPT1/2 |
| 防爆型 | EX db IIC T5/T6 | EX db IIC T5/T6 |
| 保護 | IP66 | IP66 |
| 標準動作温度 | -30°Cから+85°C | -30°Cから+85°C |
| 低温型 | -40°Cから+85°C | -40°Cから+85°C |
| 線形性 | ±0.5% F.S. | ±0.5% F.S. |
| 敏感性 | ±0.2% F.S. | ±0.2% F.S. |
| ヒステレシス | ±0.5% F.S. | ±0.5% F.S. |
| 繰り返し可能性 | ±0.3% F.S. | ±0.3% F.S. |
| 空気消費量 | 0.14 MPa の電源で 2.3 LPM 以下の | 0.14 MPa の電源で 2.3 LPM 以下の |
| 必要な空気質 | クラス3,ISO 8573-1 | クラス3,ISO 8573-1 |
| 流量容量 | 100 LPM 以上で 0.14 MPa の供給 | 100 LPM 以上で 0.14 MPa の供給 |
| 機体材料 | アルミニウム | ステンレス鋼 316 |
| 体重 | 3.5kg | 7.0kg |
オプション機能:HART 7, 9 〜 30 V DC電源の2ワイヤー位置送信機,および 9 〜 30 V DC電源のアラームスイッチは,構成に応じて利用可能である.
TS900とTS905は,産業プロセス制御システムにおける気圧制御弁と使用されます.
典型的な応用分野は以下の通りである.
石油とガスの加工
石油化学工場
化学加工
発電
水と下水処理
産業プロセス自動化
一般的な気圧制御バルブシステム
TS900 と TS905 の選択は,設置環境,ハウジングの要求,バルブ構成,プロジェクト仕様に基づいて行うべきである.
入力配線とループ電流を最初に確認する.ポジショナーは420 mA DC入力信号を必要とするため,機械的な故障排除の前に信号源と配線をチェックする必要があります.
動作装置の接続,フィードバックレバー,校正設定をチェックする.不正な機械的設置または校正は,入力信号とバルブ位置の関係に影響を与える可能性があります.
計器の空気供給圧と空気質をチェックする.指定された供給圧は0.14~0.7MPaで,必要な空気質はISO 8573-1のクラス3である.
空気供給,アクチュエータ状態,気圧接続をチェックします.ポジショナーは大流量パイロットバルブを使用しますが,全体的な応答はアクチュエータ,バルブ,空気システムにも依存します.
HART はオプションの設定です.HART 通信が必要な場合は,インストール前に供給された位置付け器が HART バージョンであることを確認してください.
代替プロジェクトでは,TS900とTS905は,必要な信号,空気供給,ストロークとマウント配置が互換性がある.
この2つのモデルは,あらゆる用途において同一の機械的代替品として扱われてはならない.TS900はアルミニウム型鋳造ボディを使用し,TS905はステンレス鋼316を使用する.
既存の位置付け装置を交換する際には,次のことを確認してください.
既存の位置付け機モデル
バルブタイプ
アクチュエータタイプ
線形または回転式操作
バルブ・ストロークまたは回転
入力信号
計測器の空気圧
マウント配置
フィードバックリンク
防爆要件
HART 要求
位置送信器の要求
提供されたバルブとアクチュエータ情報に従ってTS900またはTS905の構成を確認することができます.
ポジショナー交換プロジェクトでは,既存のモデルまたは名札の情報を提供してください.これは互換性のない構成の注文のリスクを軽減するのに役立ちます.
また,制御バルブ,アクチュエーター,バルブポジショナー,および工業自動化プロジェクトのためのプロセス機器も供給しています.
プロジェクトの注文では 製品選択,オート,量確認,国際配送を調整できます
TS900/TS905の注文では 発送前に信号,バルブストローク,アクチュエータタイプ,マウント,オプションの機能を確認することをお勧めします
備蓄の可用性は,TS900またはTS905の構成,量,オプション機能に依存する.
標準設定は,HART,位置送信機,またはアラームスイッチのバージョンと異なる可用性がある場合があります.注文前に正確な構成に従って配達時間を確認する必要があります..
価格表の場合は,モデル,量,必要なオプションを記載してください.
製品:Tissin TS900 / TS905 スマートバルブポジショナー
モデル:
TS900 / TS905
量:
必要な量
入力信号:
4~20 mA DC または必要な構成
バルブタイプ:
球体/回転/他の気圧制御バルブ
アクチュエータモデル:
既存のまたは必要なアクチュエータモデル
ストローク:
線形筋または回転角
供給圧:
必要な気圧
オプション:
HART / 位置送信機 / 警報スイッチ / 無
設置:
既存のマウント・アレンジメントまたはアクチュエータに関する情報
適用:
産業と運用環境
目的地:
国 / 都市
必要な配達:
目標配達日
代替注文については,既存の位置付け器の名札または製品写真を送信してください.
