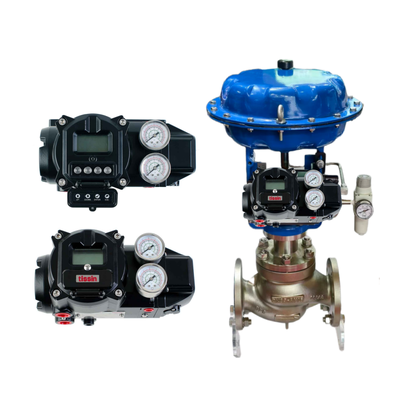

のTS900とTS905は、空気圧アクチュエータを使用した制御バルブ用のスマート空気圧バルブ ポジショナです。 4 ～ 20 mA DC 制御信号を空気圧出力に変換して、バルブ位置を調整します。
ポジショナーは、リニアバルブとロータリーバルブの両方のアプリケーションで使用できます。指定ストローク範囲は直線用途の場合は 10 ～ 150 mm、回転用途の場合は 0 ～ 90°。
操作と設定のために、ローカル LCD と 4 つのボタンが提供されます。この設計には、自動校正、部分ストロークテスト、アラーム機能、自動/手動スイッチも含まれています。

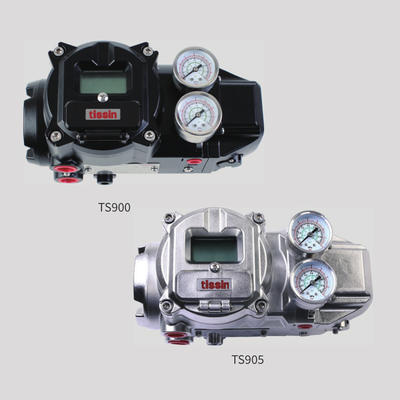

TS900はアルミダイキャストボディを採用。 TS905 が使用するのは、SUS316ステンレス、ステンレス鋼構造が必要なプロジェクトに別のハウジング オプションを提供します。
| アイテム | TS900 | TS905 |
|---|---|---|
| モデル | TS900 | TS905 |
| ポジショナタイプ | スマート / 耐炎性 | スマート / 耐炎性 |
| 入力 | DC4～20mA | DC4～20mA |
| インピーダンス | 500Ω（DC20mA時） | 500Ω（DC20mA時） |
| 供給空気 | 0.14～0.7MPa | 0.14～0.7MPa |
| 直線ストローク | 10～150mm | 10～150mm |
| 回転ストローク | 0～90° | 0～90° |
| 空港 | PT1/4、NPT1/4 | PT1/4、NPT1/4 |
| ゲージポート | PT1/8、NPT1/8 | PT1/8、NPT1/8 |
| ケーブル入口 | G(PF)1/2、NPT1/2 | G(PF)1/2、NPT1/2 |
| 防爆 | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| エンクロージャの保護 | IP66 | IP66 |
| 動作温度 | -30°C ～ +85°C 標準 | -30°C ～ +85°C 標準 |
| 低温バージョン | -40℃～+85℃ | -40℃～+85℃ |
| 直線性 | ±0.5%FS | ±0.5%FS |
| 感度 | ±0.2%FS | ±0.2%FS |
| ヒステリシス | ±0.5%FS | ±0.5%FS |
| 再現性 | ±0.3%FS | ±0.3%FS |
| 空気消費量 | 0.14 MPa で <2.3 LPM | 0.14 MPa で <2.3 LPM |
| 流量能力 | 0.14 MPa で >100 LPM | 0.14 MPa で >100 LPM |
| 空気の質 | クラス 3、ISO 8573-1 | クラス 3、ISO 8573-1 |
| 体 | アルミダイカスト | SUS316ステンレス |
| 重さ | 3.5kg | 7.0kg |
このシリーズはオプションもサポートしていますハート7、2線式位置発信器、そしてアラームスイッチ、選択した構成に応じて異なります。位置トランスミッタとアラーム スイッチは、公開されているオプション仕様で 9 ～ 30 V DC 電源を使用します。
TS900/TS905 シリーズは、空気圧制御バルブが電子位置制御を必要とする場合に使用できます。
一般的なアプリケーションには次のものがあります。
危険場所に設置する場合は、該当する認証と温度条件を正確な製品構成と照らし合わせて確認する必要があります。
まず、入力電流、機器の空気圧、および空気圧接続を確認します。 4 ～ 20 mA 信号だけでは、不十分または不安定な計器空気を補償できません。
ポジショナーが正しい直線または回転アプリケーション向けに構成されているかどうかを確認します。また、フィードバック機構とポジショナとアクチュエータ間の機械的接続も確認してください。
自動校正を繰り返す前に、機械的な取り付けを確認してください。フィードバックのリンケージが正しくない場合や、アクチュエータの設定が不適切であると、校正が妨げられる可能性があります。
入力信号、エア供給、アクチュエータを点検してください。ポジショナは完全な制御ループの一部であるため、不安定性はポジショナ自体ではなく、制御信号またはアクチュエータに起因する可能性があります。
設置前に必要な周囲温度範囲および防爆温度範囲を確認してください。標準構成と低温構成では、公表されている動作範囲が異なります。
TS900 および TS905 は、互換性のある空気圧制御バルブ システムの交換用スマート バルブ ポジショナーとして評価できます。
交換プロセスは、製品の外観ではなく、既存のポジショナーから始める必要があります。次の情報が重要です。
| チェック項目 | 必要な情報 |
|---|---|
| 既存のポジショナ | ブランドとモデル |
| 信号 | 4～20mAまたはその他 |
| バルブの種類 | リニア/ロータリー |
| バルブストローク | mmまたは度 |
| アクチュエーター | ブランドとモデル |
| 空気供給 | 使用圧力 |
| 取り付け | 取り付け配置 |
| ハウジング | アルミニウム/ステンレス鋼の要件 |
| コミュニケーション | 標準 / HART |
| フィードバック | 位置送信機の要件 |
| 危険区域 | 必要な証明書 |
| 量 | ユニット数 |
TS900はアルミダイキャストバージョンですが、TS905SUS316ステンレスバージョンです。したがって、選択には設置条件と住宅要件を考慮する必要があります。
当社では、モデル名のみに基づいてポジショナを推奨するのではなく、実際のバルブとアクチュエータの構成に重点を置いています。

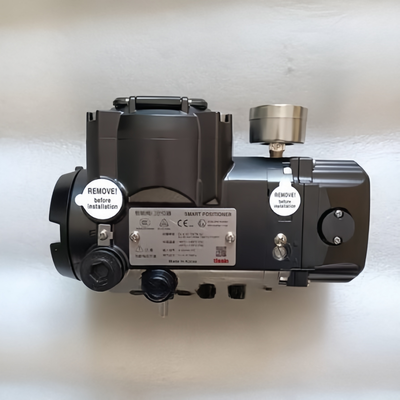

既存のポジショナの場合、銘板情報を使用して、信号、ハウジング、オプション、その他の重要な要件を確認できます。
HART、位置発信器、アラームスイッチの要件を見積前に確認できます。
当社は、制御バルブ、アクチュエーター、バルブポジショナー、計装など、関連するバルブオートメーション製品を提供できます。
お見積り、商品確認、発注調整、配送手配まで海外調達をサポートいたします。
TS900 および TS905 の在庫状況は、モデル、数量、選択した構成によって異なります。
標準バージョンと、オプションの HART、位置送信機、アラーム スイッチを備えたバージョンでは、供給スケジュールが異なる場合があります。
お見積りの際は正確な型式と数量をお知らせください。必要な構成に従って、現在の在庫状況と推定納期を確認できます。
