についてティッシンTS900 / TS9054 〜 20 mA DC 入力信号から気圧弁のアクチュエータを制御するために使用されるスマートバルブポジショナーである.
この装置は,線形および回転式制御バルブの両方の用途のために設計されています.位置付け器は,コマンドされたバルブ位置を監視し,それに応じてアクチュエータへの空気圧を調節します.

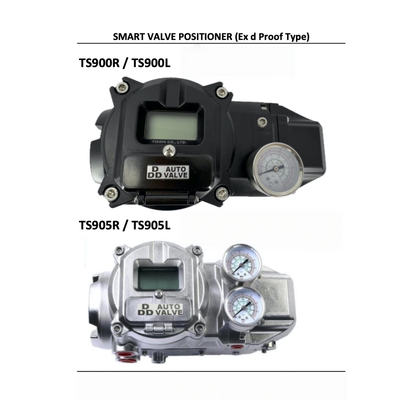

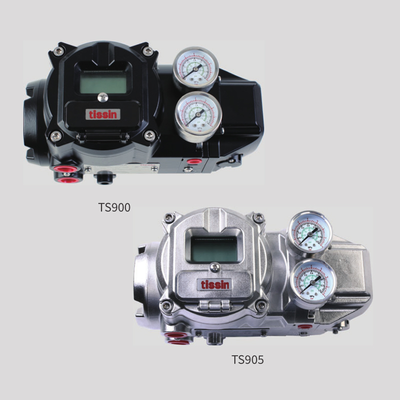

この2つのモデルを比較するユーザーにとって,主な違いは車体構造です.
この2つのモデルは,公開された製品ドキュメントで同じ基本信号,空気供給,ストローク,性能仕様を使用しています.

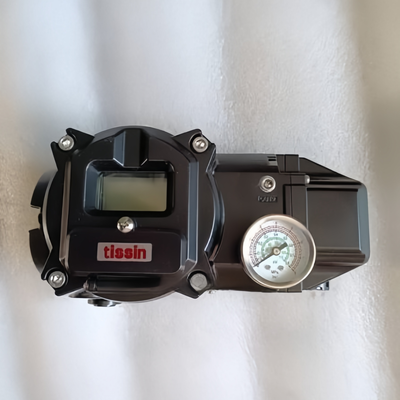

このシリーズはLCDディスプレイと4つのボタンを搭載し,自動セットアップ,部分ストロークテスト,アラーム機能,自動/手動操作などの機能も搭載している.
| 技術パラメータ | TS900 | TS905 |
|---|---|---|
| モデル | TS900 | TS905 |
| タイプ | スマートバルブポジショナー | スマートバルブポジショナー |
| 入力信号 | 4 〜 20 mA DC | 4 〜 20 mA DC |
| 阻力 | 20 mA DC で 500 Ω | 20 mA DC で 500 Ω |
| 供給圧力 | 0.14 〜0.7 MPa | 0.14 〜0.7 MPa |
| 線形バルブストローク | 10×150 mm | 10×150 mm |
| ローータリーバルブ範囲 | 0°90° | 0°90° |
| 空中接続 | PT1/4,NPT1/4 | PT1/4,NPT1/4 |
| ゲージ接続 | PT1/8,NPT1/8 | PT1/8,NPT1/8 |
| 導管 | G ((PF) 1/2, NPT1/2 | G ((PF) 1/2, NPT1/2 |
| 防爆等級 | EX db IIC T5/T6 | EX db IIC T5/T6 |
| 保護装置 | IP66 | IP66 |
| 標準温度 | -30°Cから+85°C | -30°Cから+85°C |
| 低温タイプ | -40°Cから+85°C | -40°Cから+85°C |
| 線形性 | ±0.5% F.S. | ±0.5% F.S. |
| 敏感性 | ±0.2% F.S. | ±0.2% F.S. |
| ヒステレシス | ±0.5% F.S. | ±0.5% F.S. |
| 繰り返し可能性 | ±0.3% F.S. | ±0.3% F.S. |
| 空気消費量 | <2.3 LPM 0.14 MPa で | <2.3 LPM 0.14 MPa で |
| 流量容量 | > 100 LPM で 0.14 MPa で | > 100 LPM で 0.14 MPa で |
| 必要な空気質 | クラス3,ISO 8573-1 | クラス3,ISO 8573-1 |
| 機体材料 | アルミ 鋳造 | ステンレス鋼 316 |
| 純重量 | 3.5kg | 7.0kg |
選択可能な設定:HART 7, 2本のワイヤの位置送信機とアラームスイッチ.位置送信機とアラームスイッチのオプションは9V30VのDC電源で指定されています.
圧縮式バルブ位置制御に適しており,420 mAのコマンドが使用されている.
プロセスおよび関連産業システムにおける気圧制御バルブに使用できる.
プロセス機器の自動閥制御に適用できる.
発電プロセスシステムにおける気圧制御バルブで使用できる.
水処理プロセスにおける自動気圧弁の適用に適しています.

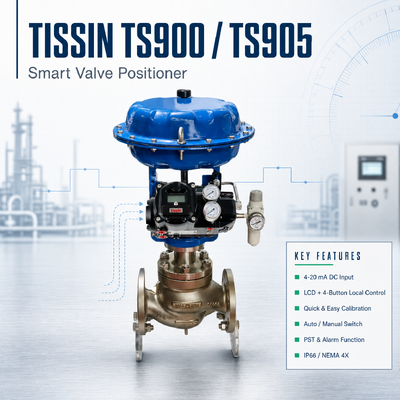

定位装置は,対応する気力駆動装置と制御システムを用いて制御バルブループに組み込める.
計器の空気供給が指定範囲内にあるか確認し,その後,アクチュエータ,空気管,機械接続を検査します.
フィードバックメカニズムを確認し,適切な校正手順を実行する.位置付け器は,機械的にバルブアクチュエータにマッチしなければならない.
動力装置と管の周りの空気流出と気圧接続を確認する.全気回路をチェックせずに位置付け器だけで空気消費を評価してはならない.
アラーム状態とバルブ/アクチュエータの動作状態をチェックします.アラームスイッチが設置されている場合は,その配線と電源もチェックします.
購入前に位置設定を確認してください. HART 7 は,TS900/TS905 ユニットごとに自動的に想定される機能ではなく,オプションの設定です.
既存のスマートバルブポジショナーを交換する購入者は,完全なバルブ組をチェックした後,TS900とTS905を選択すべきである.
重要な代替情報には,次のものがある.
単一の普遍的な交換モデルは存在しません. なぜなら,マウント配置,フィードバックメカニズム,アクチュエータ構成も一致しなければならないからです.
提供された位置付け機が可能な限りプロジェクト要件に一致するように,要約の前に必要なモデルと構成を確認します.
アルミニウムボディTS900とステンレス鋼TS905の両方で,可用性やプロジェクト要件に応じてオートすることができます.

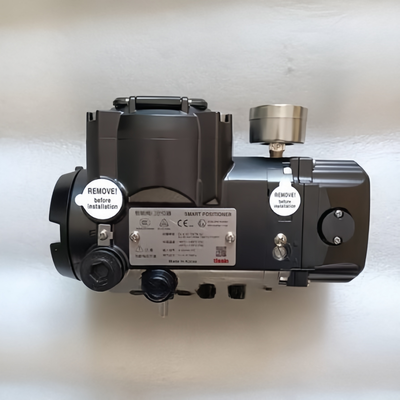

交換作業の場合,既存の製品名札は,必要なモデルとオプション機能を確認するのに役立ちます.
制御バルブ,アクチュエータ,バルブ位置装置,関連産業機器は同じプロジェクトで購入できる.
海外の買い手のために 商品の配達,注文の調整,国際送料の取り決めをします.
Tissin TS900とTS905の入手可能性は,正確なモデル,オプション,注文量によって異なります.
HART,位置送信機,またはアラームスイッチの構成を備えた製品は,標準バージョンとは異なる供給スケジュールに従うことができる.
正確な配達額については,以下を記載してください.
購入注文を出す前に 現存物と配達期間を確認する必要があります.
