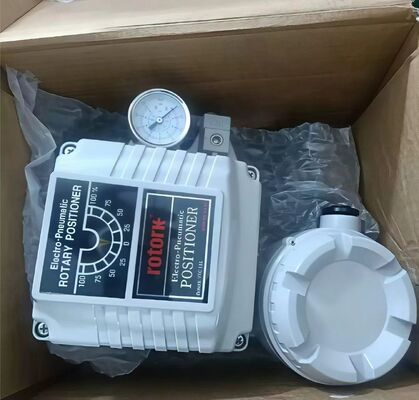

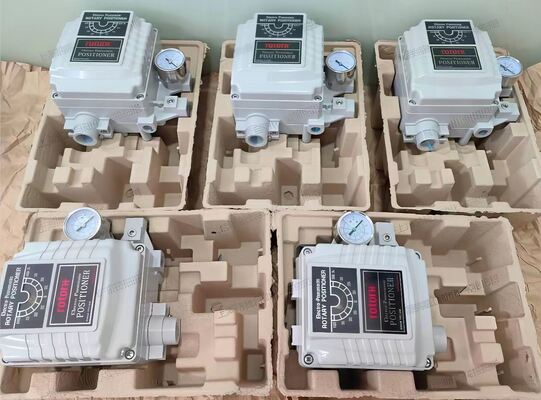

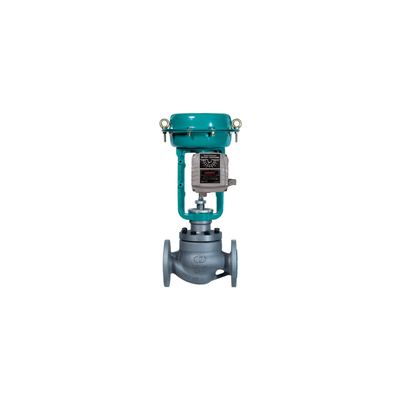

製品概要Rotork YTCスマートバルブポジショナは、コントローラから供給される4-20mA入力信号に応じてバルブストロークを正確に制御します。安全な産業環境および危険な産業環境の両方で使用される空圧リニアおよびロータリーバルブアクチュエータでの使用を想定して設計されています。このポジショナファミリーは、Rotorkの主力製品ラインの一つであり、幅広い用途で信頼性の高いパフォーマンスを提供します。
YTシリーズは、簡単なメニュー構造による自動キャリブレーション、プロセス値とキャリブレーション用の英数字LCDディスプレイ、および電流ループを介したデジタルコマンド、位置フィードバック、診断用のHART通信を備えています。4つの堅牢なプッシュボタンにより、ローカル設定が可能です。ポジショナは、フェイルフリーズおよびフェイルセーフ機能を提供し、電気または空圧供給の喪失時にバルブが最後の位置を維持するか、所定の位置に移動することを可能にします。
ほぼゼロの定常状態空気消費量と堅牢なアルミニウム合金ハウジングを備えたRotork YTCポジショナは、エネルギー効率と長寿命のために構築されています。利用可能なモデルには、YT-1000（基本電気空圧）、YT-2500（HART付きスマートポジショナ）、YT-3300（PST付き先進スマートポジショナ）、およびYT-3700（コンパクトスマートポジショナ）が含まれます。
技術仕様
パラメータ
| 仕様 | ブランド |
|---|---|
| Rotork YTC | 通信プロトコル |
| HART (YT-2500, YT-3300, YT-3700) | 入力信号 |
| 4-20mA DC; スプリットレンジ対応 | データインターフェース |
| 有線 | 診断 |
| 自動キャリブレーション; YT-3300での部分ストロークテスト(PST); NE107視覚診断 | 供給圧力 |
| 0.14 | ~90°) アクチュエータ~90°) アクチュエータ取り付けタイプ |
| リニア (10 | ~90°) アクチュエータ~90°) アクチュエータ動作温度 |
| -20~+70℃ | エンクロージャ保護 |
| IP66 | ハウジング材質 |
| アルミニウム合金 (標準); ステンレス鋼316 (YT-1050はオプション) | 空気接続 |
| 1/4 NPT | 入力インピーダンス |
| 250 ±15 Ω | 空気消費量 |
| ほぼゼロの定常状態 | 認証 |
| ATEX, IECEx, KCs, NEPSI (モデルによる) | 応用産業 |
Rotork YTCポジショナファミリーは、石油化学、発電、水処理、製紙、および一般的な産業プロセス制御で使用されます。安全なエリアと危険なエリアの両方で空圧リニアおよびロータリーバルブアクチュエータを操作します。スロットル制御、オン/オフ制御、および安全計装システムの部分ストロークテストを必要とする用途に適しています。
一般的な問題
入力信号に応答しない
: 供給圧力 (1.4~7 bar) および空圧接続を確認してください。入力信号が4-20mAの範囲内であることを確認してください。バルブ位置が入力信号と一致しない
: 自動キャリブレーションを実行してください。アクション方向（ダイレクトまたはリバース）が正しく設定されていることを確認してください。フィードバックリンケージ接続を確認してください。不安定な動作または振動
: チューブおよび継手の空気漏れを確認してください。PID制御パラメータを確認してください。バルブパッキンまたはアクチュエータの過度の摩擦を確認してください。自動キャリブレーションが失敗する
: 供給圧力とトラベルリミットを確認してください。バルブが固着またはバインドしていないことを確認してください。フィードバックレバーが正しく係合していることを確認してください。ポジショナからの空気漏れ
: Oリング、ガスケット、およびダイヤフラムの摩耗を確認してください。スピルバルブの汚染を点検してください。代替モデル
Rotork YTCシリーズは、さまざまなアプリケーション要件に対応する複数のモデルを提供しています。YT-3300は、部分ストロークテスト機能を備えた先進スマートポジショナです。YT-3700は、グラフィカルモニタリングと高度な診断機能を備えたコンパクトスマートポジショナです。RTP-4000シリーズは、次世代インテリジェントバルブポジショナプラットフォームです。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
