HART 4-20mA オートセットとIP66/NEMA 4X制御バルブ用のキャビネットを持つTS800スマートバルブポジショナー

製品概要

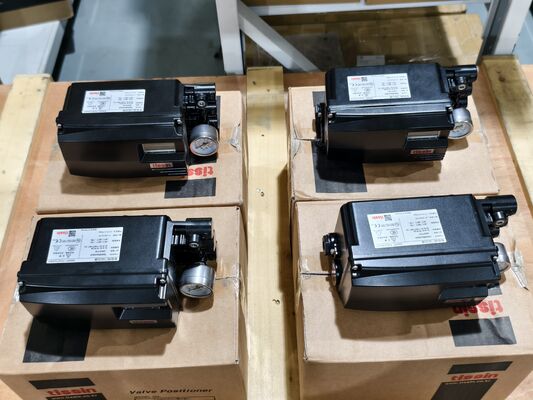

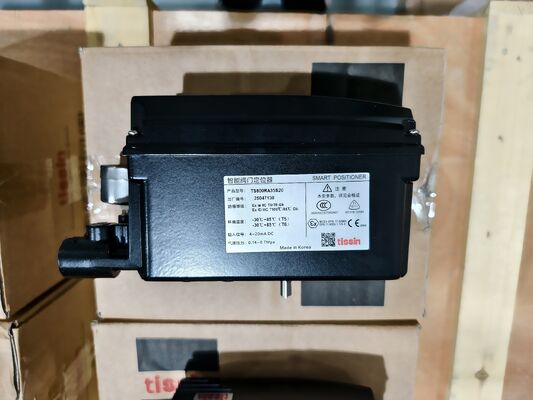

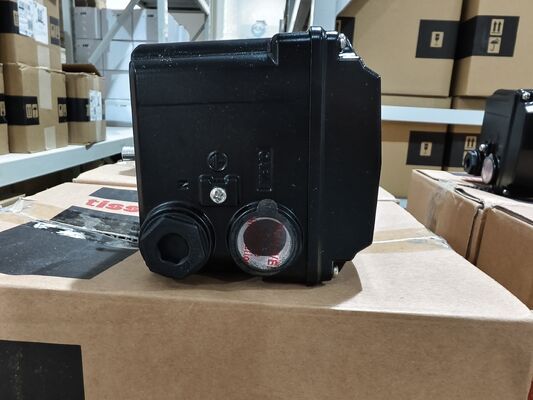

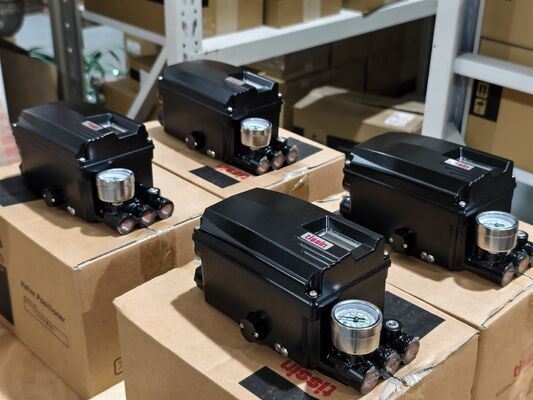

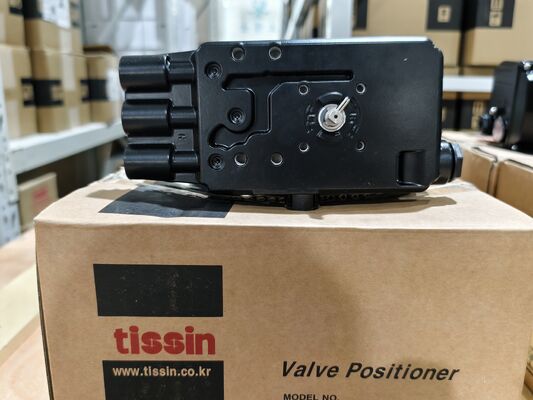

Tissin TS800は,制御パネル,DCS,または校正器からの4-20mA入力信号に応答してバルブストロークを制御するスマートバルブポジショナーです.バルブアクチュエータに供給された空気圧を比例して調整バルブを開けを正確に制御する

この装置には,自動設定,PID制御,HART通信を可能にする組み込みマイクロプロセッサが装備されている.LCDと4つのプッシュボタンを持つローカルユーザーインターフェイスは,迅速かつ簡単な校正を可能にしますポジショナーには部分脳卒中検査 (PST) 機能,アラーム機能,自動/手動スイッチ,自己診断機能が含まれています.IP66/NEMA 4X コーティングは,要求の高い産業環境でユニットを保護します.

TS800は,バルブ制御速度を改善するために,大きな流量パイロットバルブを使用します.~150mm) と回転式 (0~90°) のアクチュエータ.オプションには4-20mAのDC位置送信機,HART通信 (HART 7版) および制限スイッチモジュールが含まれます.

テクニカル仕様

応用産業

Tissin TS800は,石油化学,発電,水処理,紙,一般工業プロセス制御に使用されています.要求する環境で精密なスロットリング制御のために適しています.

一般 的 な 問題

• 入力信号の不一致位置付け装置の認識された入力信号がDCSまたは校正器の出力と異なる場合は,電源電圧を確認します.電源電流が正常であれば,電源電源をリセットします.そして値メニュー

• 狩りや振動: バルブパッキングの摩擦が高く,狩猟が起こる場合,フィールドで許容される範囲内で死帯値を増加します.死帯が低すぎると,標的の探求を遅らせます.

• EEPROM エラー: 位置付け装置が高くすぎるか低くすぎるかチェックします. 動作装置から遠くに設置されているかチェックします (使用角度をチェックします).強い振動や外部の衝撃により,ポテンチオメーターのギアとメインギアが位置から外れているかどうかを確認します..

• 入力信号に反応がない: 供給圧が140~700kPaの範囲にあることを確認します. 氣動接続が安全であることを確認します. フィードバックレバーの設置を確認します.

• バルブ応答が遅い: 動作装置のサイズが大きすぎると,TbL値をTbL 4 (LLS) に設定します.トークモーターが損傷した場合,交換します.

代替モデル

Tissin TS800は,現在の世代のスマートバルブポジショナープラットフォームです.TS805は,同じシリーズ内の変種です.爆発性認証を必要とするアプリケーションでは,TS805は,爆発性認証を必要とするアプリケーションで,TS805は,爆発性認証を必要とするアプリケーションで,TS800は,爆発性認証を必要とするアプリケーションで,TS805は,爆発性認証を必要とするアプリケーションで,TS800は,爆発性認証を必要とするアプリケーションで,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805です.TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS805は,TS80は,TS805は,TS80は,TS80は,TS80は,TS80です.TS800シリーズは,本質的に安全で,CSAの爆発防止オプションを提供しています.クロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
