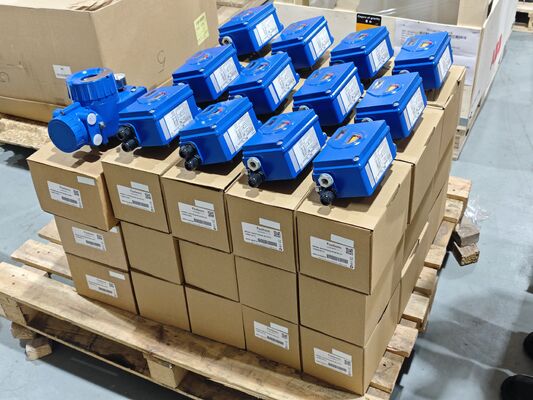

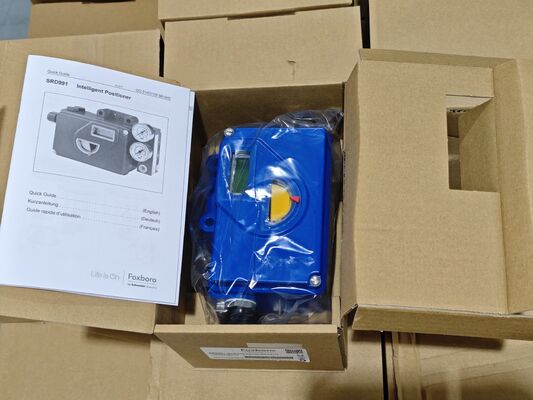

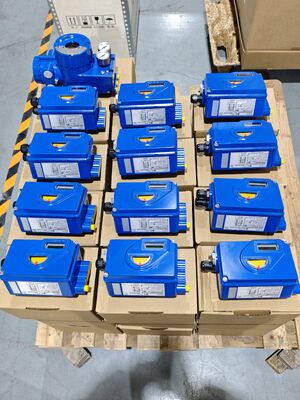

Foxboro SRD991 HART 4-20mAおよびSIL 3対応マイクロプロセッサベーススマートバルブポジショナ

製品概要

Foxboro SRD991は、マイクロプロセッサベースのインテリジェントバルブポジショナであり、空圧バルブアクチュエータを正確に制御するように設計されています。リニアおよびロータリーアプリケーションの両方で、シングルアクティングおよびダブルアクティングアクチュエータをサポートします。このデバイスは、プッシュボタンと多言語対応のグラフィカルLCDによるローカル設定、高度な自己診断機能、および複数の通信オプションを提供します。

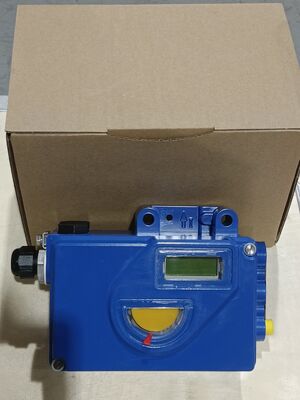

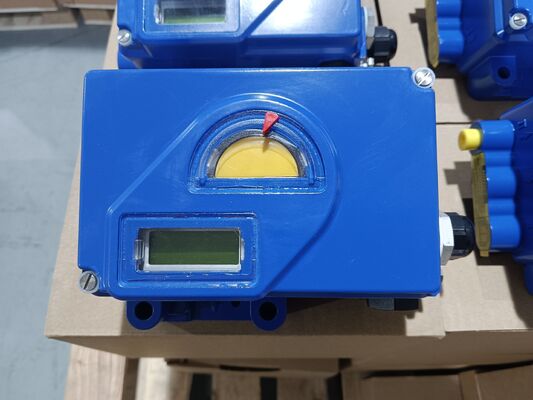

このポジショナは、多言語対応のフルテキスト表示を備えた、操作が簡単なメニュー駆動型のグラフィカルLCDを備えています。すべてのパラメータは、プッシュボタンでローカルに設定できます。自己校正機能を備えた時間のかからない自動起動により、ポジショナはわずか2ステップで操作準備が整います。ステータスおよび診断メッセージはLCDに表示されます。

通信オプションには、HART、FoxCom、PROFIBUS-PA、FOUNDATION Fieldbus H1、または通信なしが含まれます。このユニットはSIL 3対応であり、バルブフットプリント、オンライン摩擦、位置/応答履歴、および部分ストロークテスト（PST）を含む高度でプレミアムな診断機能を提供します。取り付けは、リニアアクチュエータの場合はNAMUR規格、ロータリーアクチュエータの場合はVDI/VDE 3845に準拠しています。

技術仕様

適用産業

Foxboro SRD991は、石油化学、発電、水処理、製紙、および一般的な産業プロセス制御で使用されます。要求の厳しい環境での空圧リニアおよびロータリーバルブアクチュエータの精密な絞り制御に適しています。SIL 3対応と部分ストロークテスト機能により、安全計装システム（SIS）および緊急遮断（ESD）バルブに適しています。

一般的な問題

• 入力信号の不一致ハンチングまたは振動：バルブパッキングの摩擦が高いことによるハンチングが発生する場合は、フィールドで許可されている範囲内でデッドバンド値を増やしてください。デッドバンドが低すぎると、目標点への探索が遅くなります。EEPROMエラー：ポジショナが高すぎるまたは低すぎる位置に取り付けられていないか確認してください。アクチュエータから離れすぎていないか確認してください（使用角度を確認してください）。振動や外部からの衝撃によりポテンショメータギアとメインギアが位置ずれしていないか確認してください。入力信号への応答なし：供給圧力が1.4～6 barの範囲内にあることを確認してください。空圧接続がしっかりしていることを確認してください。フィードバックレバーの取り付けを確認してください。

• バルブ応答が遅い：アクチュエータサイズが大きすぎる場合は、TbL値をTbL 4（LLS）に設定してください。トルクモーターが損傷している場合は、交換してください。

• 空気漏れ：Oリング、ガスケット、ダイヤフラムの摩耗を確認してください。必要に応じて交換してください。

• 代替モデルFoxboro SRD991は、現世代のインテリジェントバルブポジショナプラットフォームです。SRD960およびSRD998は、同じ製品ファミリー内の他のモデルです。SIL 3対応が必要なアプリケーションでは、SRD991はすでに認証されています。ベンダー間の代替品としては、Fisher DVC6200、Samson 3730、Siemens SIPART PS2、およびNeles ND9000が直接の競合として頻繁に挙げられます。

• .
