製品概要

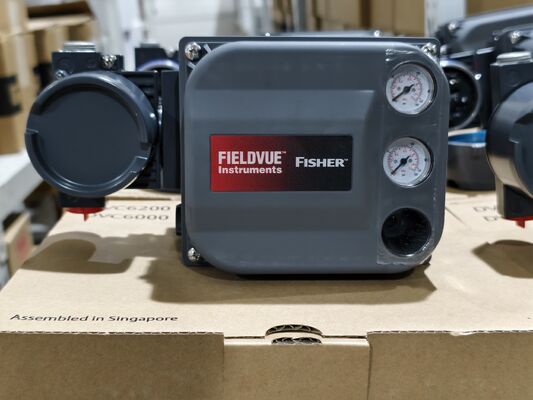

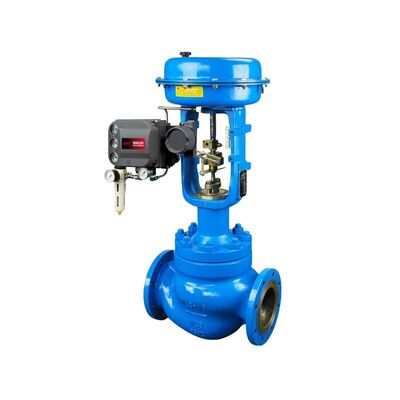

Fisher DVC6200は,HART通信デジタルバルブコントローラで,2本のワイヤの4-20mA制御信号をアクチュエータへの空気力出力に変換する.それはほとんどの気圧アクチュエータの既存のアナログ位置付け器の代わりに簡単にリモート接続のない,接触のない位置フィードバックシステムは,バルブ幹とDVC6200との間の物理的な接触を排除し,磨き部品がないため,サイクル寿命が最大化されます.完全にカプセル化された電子機器は振動に抵抗する温度変動や腐食性のある大気
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | フィッシャー |
| 通信プロトコル | 4-20 mA HART |
| 入力信号 | 電気 |
| データインターフェース | ワイヤレス |
| 診断 | そうだ |
| 最大出口圧 | 145 psig |
| マウントタイプ | インテグレートマウント |
| 動作温度 | 標準温度,高温 |
| 位置制御 | 圧縮制御,オン/オフ |
| 電力源 | 地元 |
| プロセス制御 | 流量,圧力,温度,レベル |
| 供給メディア | 空気,天然ガス,窒素 |
| 地域分類 | 爆発防止,本質的に安全,FISCO,タイプN,炎防止,FMの燃焼防止 |
| 認証 | CSA,FM,ATEX,IECEx,CUTR,ペソ,KGS,INMETRO,NEPSI,TIIS,天然ガス認証,単一のシール装置;船舶承認:ロイド・レジスタ,ベリータス局,DNV,ABS |
| アクチュエータ互換性 (線形) | スライディングストーム線形アクチュエータ 6.35 mm / 0.25 in.から 606 mm / 23.375 in.の間の定数移動. |
| アクチュエータ互換性 (回転式) | 45°から180°までの名乗移動を可能な四半期回転回転動動装置 |
| 住宅用材料 | A03600 低銅 アルミ合金 (標準) ステンレス鋼 (オプション) |
| エラストマー | ニトリル (標準); フロロシリコン (極端な温度) |
| 重量 (DVC6200 アルミ) | 3.5kg / 7.7ポンド |
| 重さ (DVC6200ステンレス鋼) | 8.6kg / 19lbs |
| 重量 (DVC6205) | 4.1kg / 9lbs |
| 重量 (DVC6215) | 1.4kg / 3.1lbs |
| 最低端電圧 | 9.5 アナログ制御用VDC; HART通信用VDC |
応用産業
DVC6200は,精製,化学,原子力,石油とガス,電力,パルプと紙,食品と飲料,水と排水,製薬,金属と鉱山産業で証明されています.流出のプロセス制御を処理します圧力,温度,およびレベルアプリケーション
一般 的 な 問題

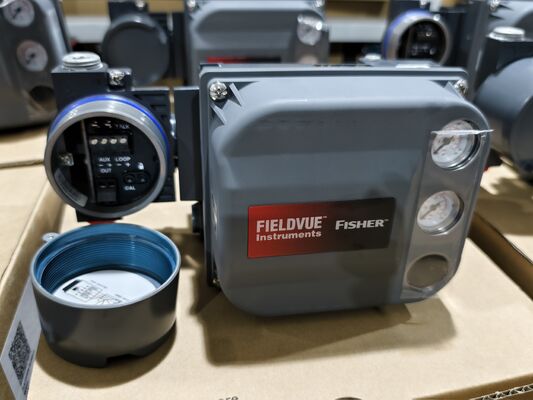

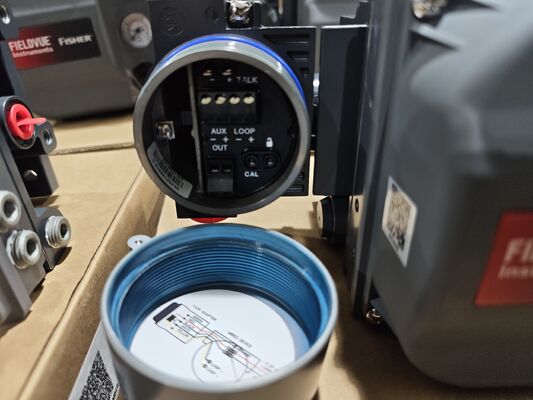

機器は通信しない: 電力供給,端末電圧 (932 VDC になるべき) と印刷電線板の配線コネクタをチェックします.
バルブが0から100%まで動かない場合: パンネマティック接続と供給圧を確認し,機能ブロックが正しいモードにあることを確認します.
I/P変換器の出力: 欠陥のあるモジュールベースシール,欠陥のあるリレー,または欠陥のある67CFRレギュレーターを示す可能性があります.
代替モデル
DVC6200は,既存のアナログポジショナー装置をリモートするように設計されています.古いDVC2000ユニットからの一般的なアップグレードです.他のブランドでは,マウント,移動範囲,注文前に.
