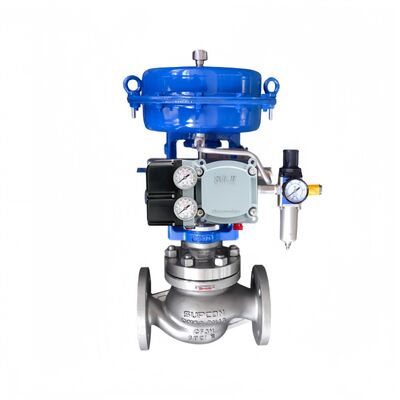

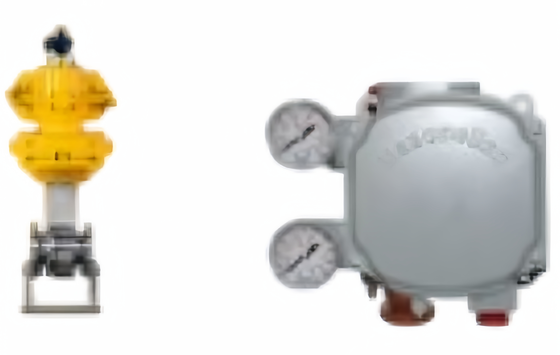

マソネイラン SVI1000 デジタルバルブポジショナ HART 4-20mA ループ電源式 (制御弁用)

製品概要

Masoneilan SVI1000は、シングルアクティング空気圧制御バルブ用に設計された、HART通信対応の4-20mAデジタルバルブポジショナです。成熟した非接触磁気フィードバックセンシング技術を使用しており、機械的なリンケージとその摩耗を排除します。ポジショナはループ電源で動作するため、外部電源は不要です。

セットアップは、LEDインジケータを備えたローカルプッシュボタンインターフェースを通じて行われ、「1ボタン1機能」設計に従います。ほとんどの制御バルブは5分未満で設定およびキャリブレーションできます。このユニットは、HARTリビジョン5またはリビジョン7をサポートしており、現場で選択可能です。位置表示用に2つの内蔵ソリッドステートスイッチが利用可能です。ユニバーサルマウント設計は、リニアおよびロータリーバルブアプリケーションの両方に対応します。

技術仕様

適用産業

Masoneilan SVI1000は、発電、化学処理、精製、石油化学、石油・ガス分野で使用されます。主な用途には、蒸気タービン発電機、復水器、冷却塔、排熱回収蒸気発生器、蒸留、水素化分解、分解、混合、パイプライン保全、ガス圧縮などがあります。簡単なセットアップと信頼性の高い磁気フィードバックにより、シングルアクティング空気圧バルブのルーチン的なスロットリング制御に適しています。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力が20-100 psiの範囲内であり、空気圧接続が確実であることを確認してください。デバイスモードが「ノーマル」に設定されていることを確認してください。

• バルブの応答が遅い、または応答しない: 空気供給設定値がスプリング最終値プラス10 psigより大きいことを確認してください。大容量アクチュエータの場合、充填中の供給圧降下が15%未満であることを確認してください。

• 位置エラーアラート: SVI1000 Basic DTMを使用してバルブシグネチャを実行してください。パッキンがきつい、ステムに堆積物がある、またはアクチュエータの摩擦がないか確認してください。オートチューンまたはマニュアルチューンを実行してください。

• 電力不足 (全LED消灯): 入力電流が3.85 mA未満です。キャリブレーションと診断のためにループ電流を4 mAに増やしてください。

• キャリブレーション失敗: 入力センサーのキャリブレーションが許容範囲外でした。精密測定機器を使用して、境界制限に従ってキャリブレーションを実行してください。

• ハードウェア障害 (SelfCheckError): 電源を2分間オフにして再起動してください。ValVueまたはHARTホスト経由でアラームをクリアしてください。障害が続く場合は、電子モジュールを交換してください。

代替モデル

Masoneilan SVI1000は基本的なデジタルポジショナです。高度なバルブ診断、より高い流量容量、またはSIL定格の安全機能が必要なアプリケーションの場合、同じ製品ラインの次のレベルのオプションとしてSVI II APまたはSVI3シリーズがあります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
