製品概要

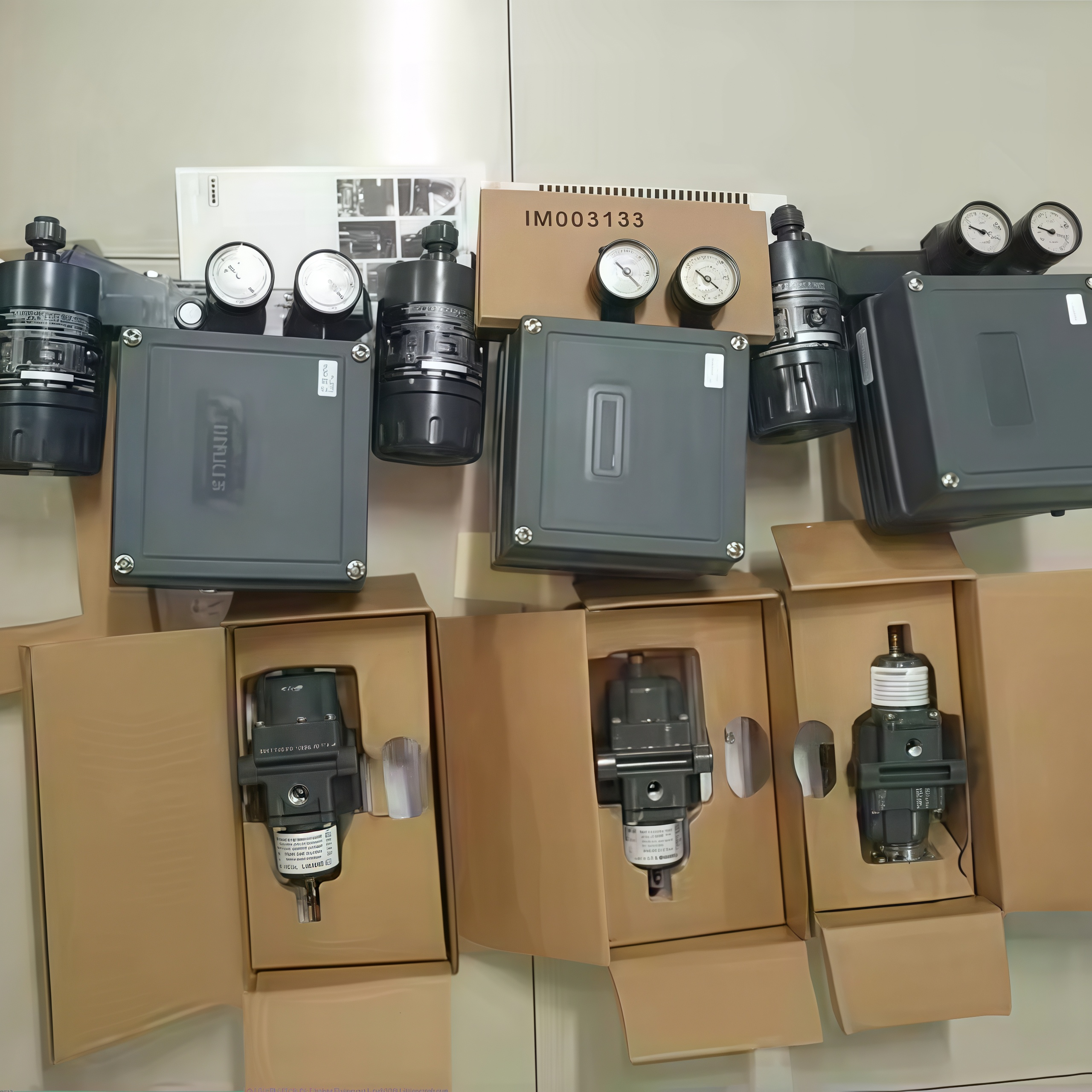

フィッシャー3582iは,弁動,スライディングストーム制御弁組用に設計された電動気圧閥定位器である.これは,3582型気圧弁位置装置に設置された582i型電圧換気機から成る.変換器は,直流の入力信号を受け取り,ノズル/フラッパー配置を通じて比例した空気力出力を生成します.この出力は,空気力定位器に供給されます.別に設置されたトランスデューサーの必要性を排除する.
この装置は,DC電流入力信号に比例する正確なバルブ幹位置を提供します.実験済みで 迅速な反応と ほとんどの植物環境にある振動に 耐える能力で 知られています安定状態の低気消耗は効率的な運用に貢献します.
ゼロとスパン調整は,スクリュードライバーとスナップを使用してカバーを外してアクセスできます. ユニットは簡単な調整によって直接動作と逆動作の間に切り替えることができます.供給圧とバルブ負荷の変化は,位置付け装置の動作に最小限の影響を与えるケース,コンポーネント,およびガスケット材料は,厳しい環境に耐えるように選択され,ポジショナーは,追加の保護のために内部部位を浄化します.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | フィッシャー |
| 通信プロトコル | 4-20mA アナログ |
| 入力信号 | 電気 |
| データインターフェース | ワイヤレス |
| 診断 | 違う |
| マウントタイプ | アクチュエータを装着 |
| 動作温度 | 標準温度,高温 |
| 位置制御 | 調節する |
| プロセス制御 | 流量,圧力,温度,レベル |
| 供給メディア | 空気 |
| 地域分類 | 爆発 防災 防火 防塵 |
| 認証 | CSA,FM,ATEX,IECEx,CUTR,ペソ,KGS,INMETRO,NEPSI,RCM |
| 入力信号 (3582i) | 4〜20 mA DC常流,最大適合電圧30 VDC |
| 出力信号 | 動作装置の要求に応じて,最大電源の95%まで |
| 行動 | 直接と逆方向の間のフィールド逆転 |
| 供給圧 (推奨) | 0.3bar (5psi) のアクチュエータ要求値以上 |
| 供給圧 (最大) | 3.4bar (50psig) または,動作装置の気圧値が低いもの |
| 最大入力ベーリング圧力評価 | 2.4バー (35 psig) |
| 同等回路 | 120オームは3つの5.6ボルトのゼナーダイオードによってシャントされる |
応用産業

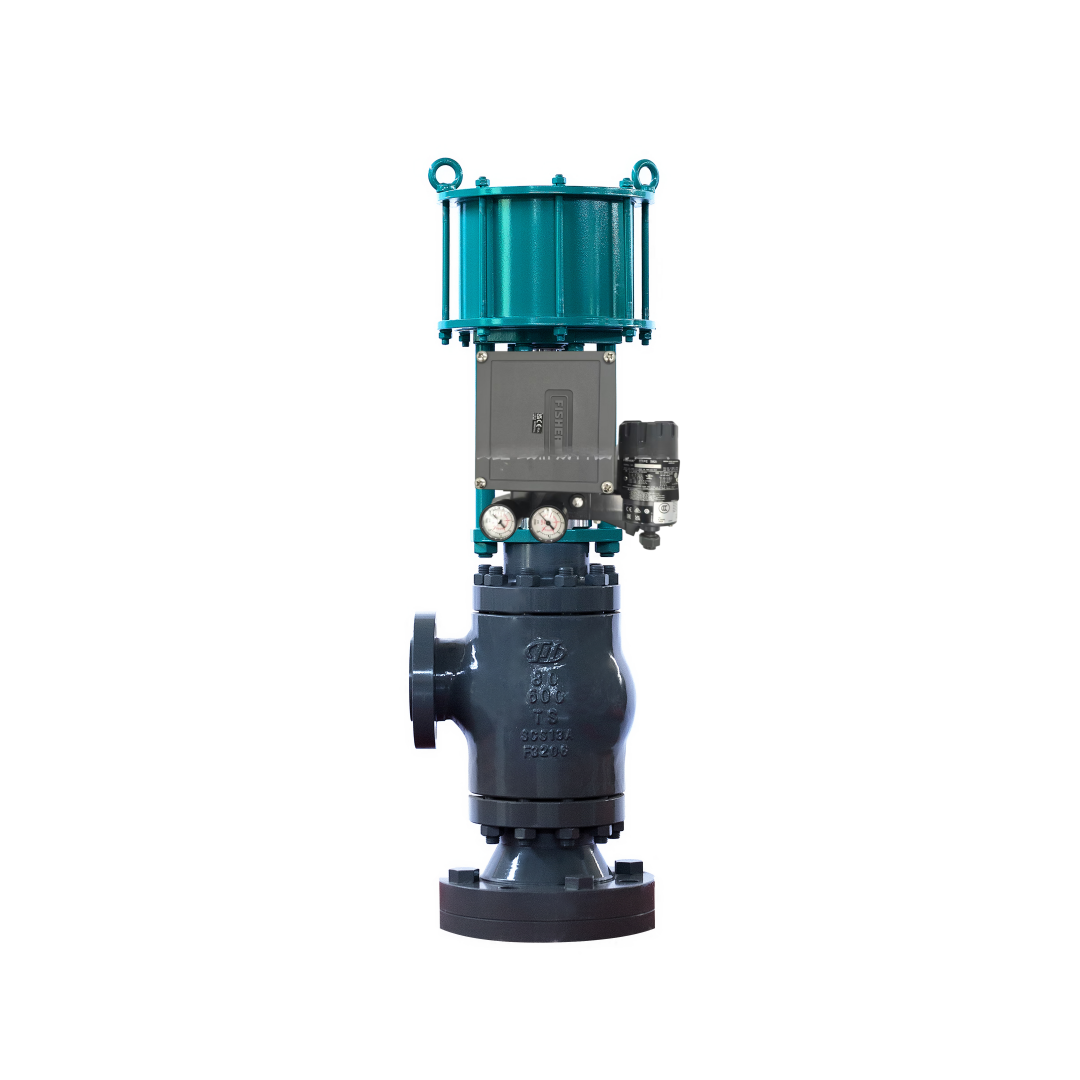

3582iは,プロセスの産業における弁組で使用される.流量,圧力,温度,レベル制御アプリケーションに対応する.調整可能なゼロとスパン範囲は,すべての標準入力信号の使用を許可します.1つの位置付け器ファミリーのユニットがさまざまな制御アプリケーションをカバーしているため,基本的なスペアパーツの在庫要件は簡素化されています.
一般 的 な 問題
ポジショナーが入力信号に反応しない: 供給圧と気圧接続を確認します.ノズル/フラッパー組成が詰まっていないか,リレーが機能しているか確認します.
バルブ幹の位置が入力信号と一致しないゼロとスパン校正を確認します. カム位置がアクチュエータの移動と動作に一致していることを確認します.
不規則な動作または振動: 管とフィッティングの空気漏れを検査する. バルブパックまたはアクチュエーターの過度の摩擦を確認する.
供給圧の変動が位置に影響を与える: 供給圧が安定して推奨範囲内であることを確認します. 3582iは供給圧の変化の影響を最小限に抑えるように設計されていますが,極端な変動は依然として問題を引き起こす可能性があります.
代替モデル
デジタル通信と診断を必要とする 新しい装置のためにDVC6200やDVC2000のデジタルバルブコントローラは,同じ製品ラインの近代的な同等製品です.582iコンバーターは,既存の3582の空気式位置付け機に現場で設置して,3582iの配置にアップグレードできます.これは位置付け装置の設置と入力信号の範囲を変更する必要がありますが,代替品の場合は,注文前にアクチュエータのマウント,移動範囲,入力信号の互換性を確認してください.
