製品概要
マソネイランSVIIIは,ローカルインターフェース付きの32ビットマイクロプロセッサデジタルバルブポジショナーで,二本の4-20mA制御信号を使用して気圧アクチュエータを制御する.HART プロトコルを用いて両方向通信を可能にします4~20mAでHART 5または7をサポートする.普遍的な設計により,既存のアナログ位置付け器の代わりにMasonelanまたはMasonelan以外の気圧アクチュエータに簡単に改装できます.単効または双効.
非接触位置感知技術がホーシングを通して読み込む 移動する機械部品がホーシングの主要空洞に入らないため,使用寿命が長くなります.LCDとプッシュボタンは,すべての認証された危険環境で操作できます.自動停止と自動調節方法により迅速かつ正確に稼働できます. 1つのデザインは,リモートまたはローカルの両方のローターおよび線形アプリケーションに適しています.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | マソネイラン |
| 通信プロトコル | HART 5 または 7 4-20mA以上 |
| 入力信号 | 4~20mA, 450オームの入力抵抗 |
| データインターフェース | ワイヤレス |
| 診断 | 標準診断;高度診断 (オプション) |
| 供給圧 (単効) | 20〜100psi最大 (1.4〜6.9bar) |
| 供給圧 (二重作用) | 20〜150psi最大 (1.4〜10.3bar) |
| 空中での配達 | 280 SLPM @ 30 psi |
| 行動 | シングルまたはダブルアクション,失敗安全 |

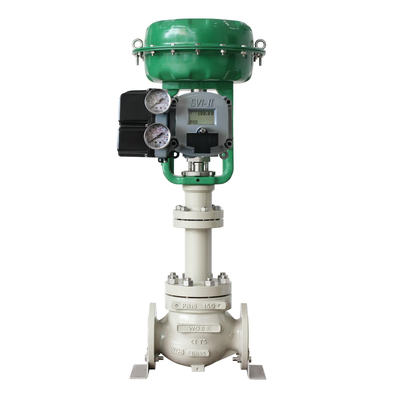

| マウントタイプ | アクチュエータを搭載する;ローータリーまたは線形;リモートまたはローカル |
| 動作温度 | -50°Cから+85°C |
| 貯蔵温度 | -50°Cから+85°C |
| 位置制御 | ストロング / モジュレーション |
| 供給メディア | 空気または低硫黄天然ガス (フィルタリングおよび調節) |
| 航空接続 | 1/2"NPT (電源とアクチュエータ) |
| 地域分類 | 防火/防爆 内部安全 防塵 防火 防火 |
| 認証 | ATEX,IECEx,米国,カナダの承認;ロシア,ウズベキスタン,アゼルバイジャン,インド,中国,南アフリカ,ブラジル,日本,韓国,台湾の地域承認 |
| 住宅用材料 | 銅のないアルミ (ASTM 360);灰色ポリウレタン塗料 (ISO 12944-2のC4) |
| I/Pコンバーターとアンプ材料 | ポリマーと不?? 鋼 (300シリーズと400シリーズ) |
| マウントシステムの材料 | スタンダード300 ステンレス鋼 |
| ターミナル電圧 | 9 Vdc 20 mA で |
| 最低電流信号 | 3.2 mA |
| 再起動せずに停電 | < 100 ms |
| オプション位置送信機 | 4~20mA,電源が10~24 Vdcのコンプライアンスの電圧で供給される2本のワイヤルループ |
| オプション出力信号 | 2つの構成可能で組み込まれた独立した固体スイッチ,1A,30Vdc |
| オプション リモート位置センサー | RPS組,ケーブル最大30m (100フィート),2インチパイプの固定支架 |
| 精度 (線形) | 全スケールの ±0.5% |
| 線形性 | 全スケールの ±1.0% |
| ヒステレシス + デッドゾーン | 全スケールの ±0.3% |
| 繰り返し可能性 | 全スケールの ±0.3% |
| ステップ応答 | < 150 ms |
| 通信ソフトウェア | バリュー |
応用産業
マソネイランSVIIIは,発電,精製,石油化学,中流石油とガス,および上流石油とガスに使用されています.主要なアプリケーションには,蒸気タービン発電機,コンデンサ,冷却塔原子炉,タービン,熱回収蒸気発電機,設備のバランス,蒸留,水力処理,再構成,クラッキング,二次混合,消化,分割充電ガス圧縮配送,分離,パイプラインの整合,脱水,冷却,液化,積載と輸送,再ガス化,圧縮
一般 的 な 問題
オートチューンは完了しません.: 測定された摩擦は,スプリング力の30%以上またはバルブがセットポイントの周りを目に見えるようにジャンプしている. 2または4の攻撃性設定でAutotuneを実行します.または,手動調節に進む インテグラルガイン (I) が100の最小値に設定されていることを確認します..
位置振動 速さ振動が止まるまで 50% の増加でガイン (P) と (Padj) を減少させる.
位置振動 ゆっくり振動が減少するまで 5% の増幅 (P) と (Padj) を増加させ,ポジションが平線になるまで 25% のインテグラル・ガイン (I) を減少させます.
バルブ摩擦は,スプリング範囲の25%以上整数Gain (I) を 25%増加させ,振動が平面線に伸びるまでします.デッドゾーンパラメータを0.25%に設定します.
SelfCheckError (ハードウェアの障害): 2 分間デバイスの電源を切断して再起動します. ValVue または HART ホストを使用してアラームを削除します. 障害が続く場合は,デバイスまたは電子モジュール全体を交換します.
代替モデル
Masoneilan SVI3 APは,同製品ラインの次世代デジタルバルブポジショナーです.バルブ/アクチュエータの組み合わせのための不oxidable鋼のマウントブレーキットを搭載し,SVI II APとSVI1000ブレーキットと完全にバックコンパティブルですクロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
