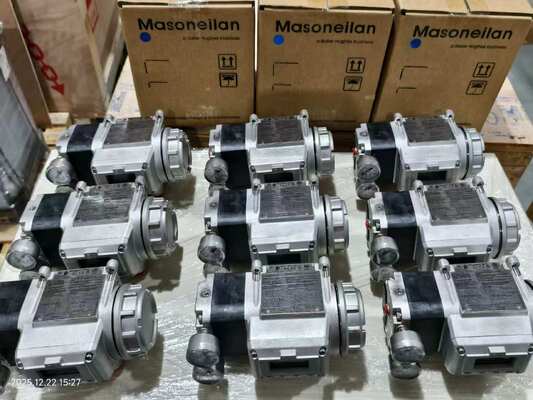

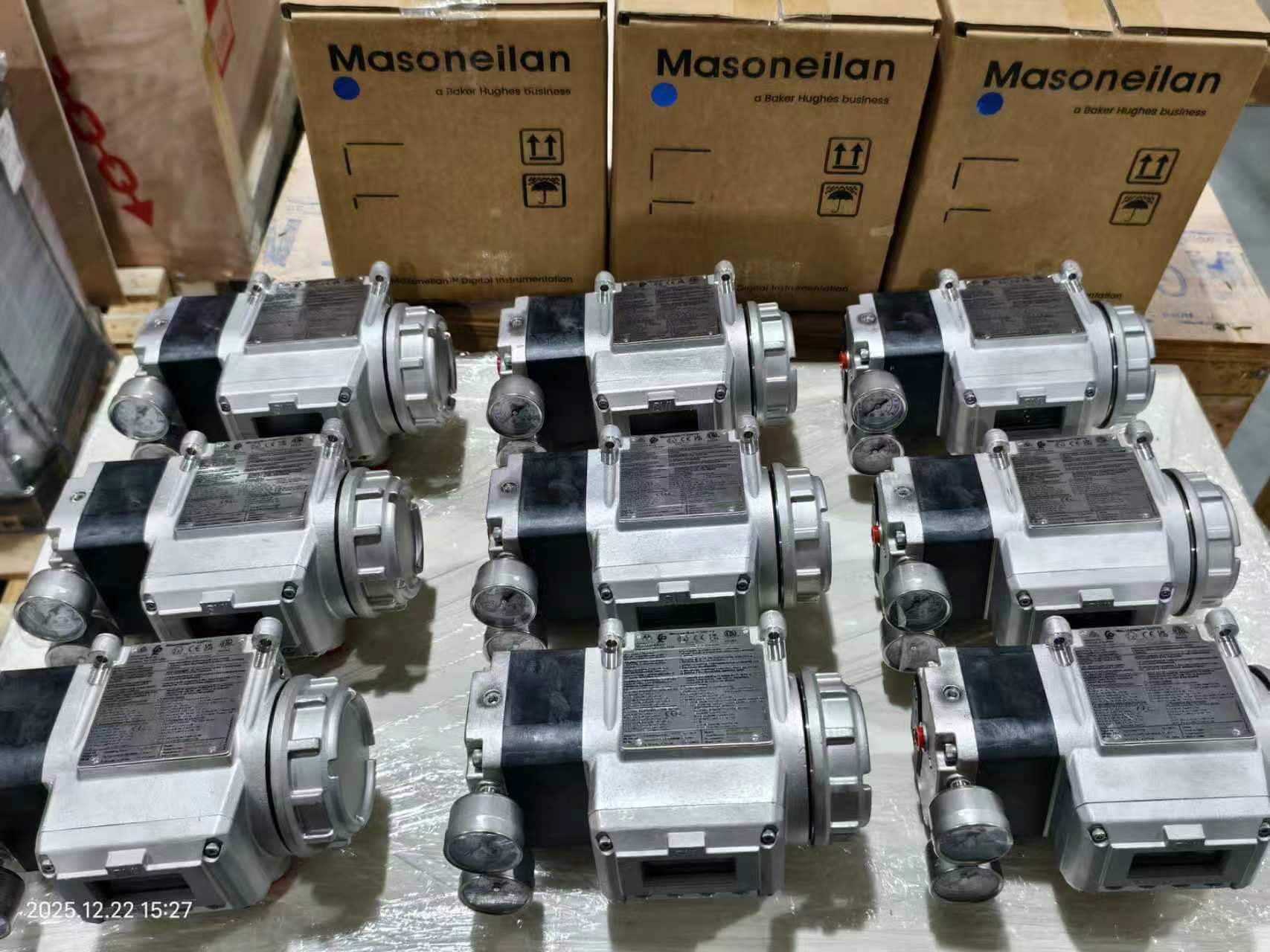

マソネイラン SVI3 第3世代デジタルバルブポジショナ HART 7 コントロールバルブ用

製品概要

マソネイランSVI3は,ベイカー・ヒューズの第3世代のデジタルバルブポジショナーである.HART 7通信の2本のワイヤの4-20mA制御信号を使用して気圧アクチュエータを制御する.20年以上に渡って実用化された バルブ位置感知技術に基づいています制御と診断アルゴリズムを活用し,非接触位置感知により,正確で迅速で信頼性の高い位置位置認識を実現します.

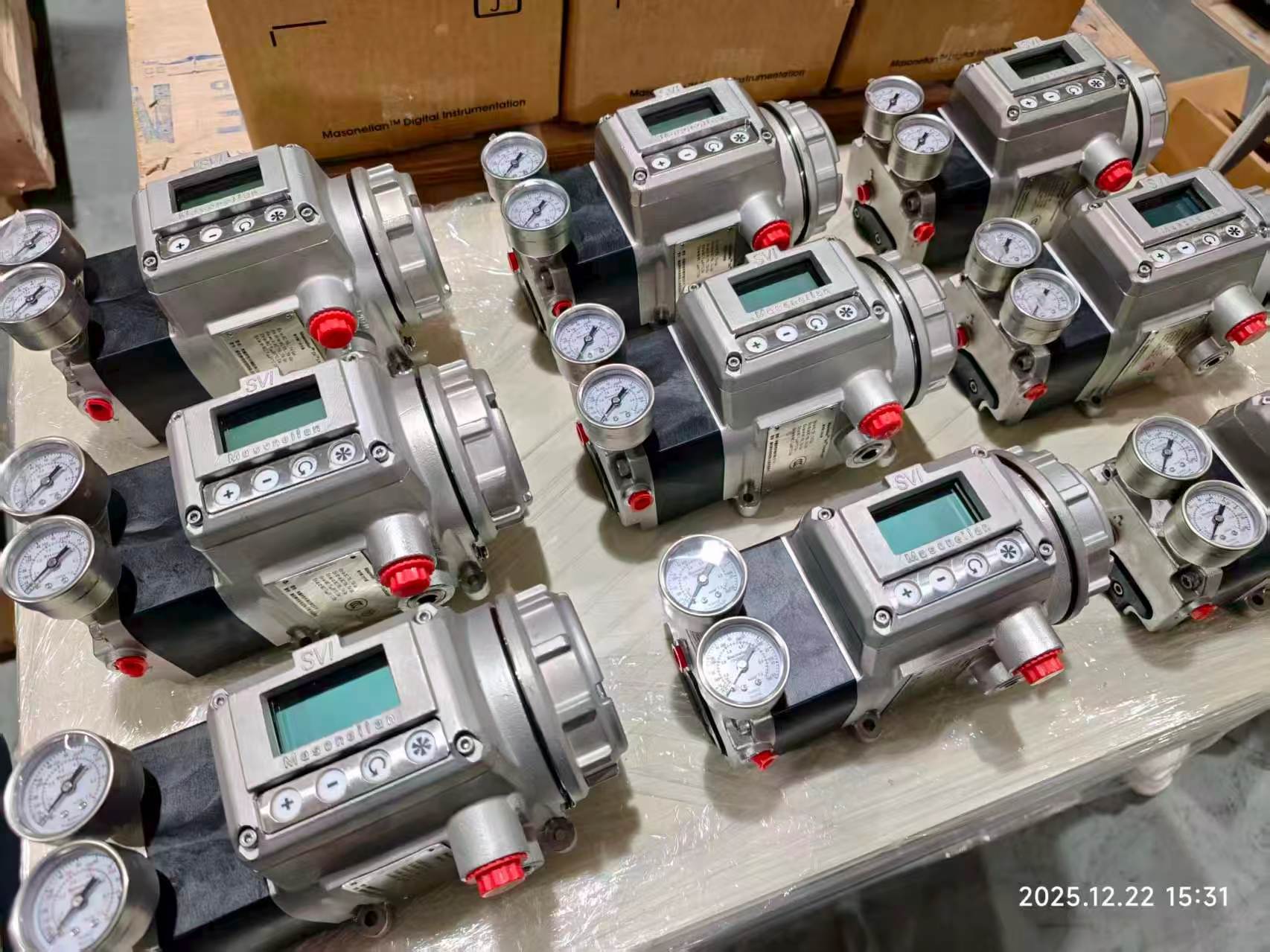

非接触位置感知器はホイスを通して読み込み,移動する機械部品がホイスの主要空洞に入らない.北極条件では作業温度範囲は-55°Cまで伸びます.スマートカルの単ボタンのセットアップと校正ローカル・ユーザー・インターフェイスには高コントラストのグラフィック・ディスプレイと,危険な場所に適したプッシュボタンが含まれています.デバイスは,DTMとEDDサポートを通じてすべての主要な制御システムと統合.

SVI3には 19 つの新しいオンラインバルブ診断機能が含まれます. 動作中にバルブ状態を継続的に監視します. 1 年までの診断データがデバイスに格納されます.問題が工場の運用に影響する前に傾向分析を可能にします安定状態の空気消費量は前世代と比較して 40% 減少し,より速い動作のために空気供給は 15% 改善されます.

テクニカル仕様

応用産業

マソネイランSVI3は,発電,精製,石油化学,中流石油とガス,および上流石油とガスに使用されています.主要なアプリケーションには,蒸気タービン発電機,コンデンサ,冷却塔原子炉,タービン,熱回収蒸気発電機,設備のバランス,蒸留,水力処理,再構成,クラッキング,二次混合,消化,分割充電ガス圧縮配送,分離,パイプラインの整合,脱水,冷却,液化,積載と輸送,再ガス化,圧縮

一般 的 な 問題

• スマート カールは完了できません.: 20-120 psi の内の供給圧をチェックします. バルブ移動制限が指定範囲内にあることを確認します. バルブが固定または拘束されていないことを確認します.

• 位置振動またはサイクリング: スティック・スリップがあるかどうかを確認します. 位置サイクルがセットポイントサイクルよりもはるかに大きい場合は,位置付け器がサイクルを引き起こす可能性があります. ハンドホイールのブロックバルブストロークを確認します.骨折した幹,または位置フィードバックコンポーネントが切断されている.

• HART ハンドホールドとの通信障害: ループ抵抗が十分であることを確認する.端末電圧がコンプライアンス要件を満たしているかを確認する (9Vdc @ 20mA, 11Vdc @ 4mA).

• 低出力エラー (LOW_POWER): 入力電流は3.15 mA以下.校正と診断のためにループ電流を4 mAに増加します.

• TuneERR は,自動調律後に表示されます.: 手動調節が必要かもしれません.使用説明書のトラブルシューティングセクションを参照してください.

• SelfCheckError またはハードウェア障害: 電源を2分切って再起動します. ValVue または HART ホストを使用してアラームを削除します. 障害が続く場合は,電子モジュールを交換します.

代替モデル

マソネイランSVI3はSVIIIAPとSVI1000の直接的な代替です.バルブ/アクチュエータの組み合わせのための不?? 鋼の固定支架を搭載し,SVI II APとSVI1000の固定支架と完全にバックコンパティブルです. SVI II AP ユーザーにとっては,アップグレードは比較的簡単です.既存のマウントを使用することができ,空気/チューブ接続のみを調整する必要がある場合があります.動作装置の設置を確認する注文前に移動距離と通信プロトコル
