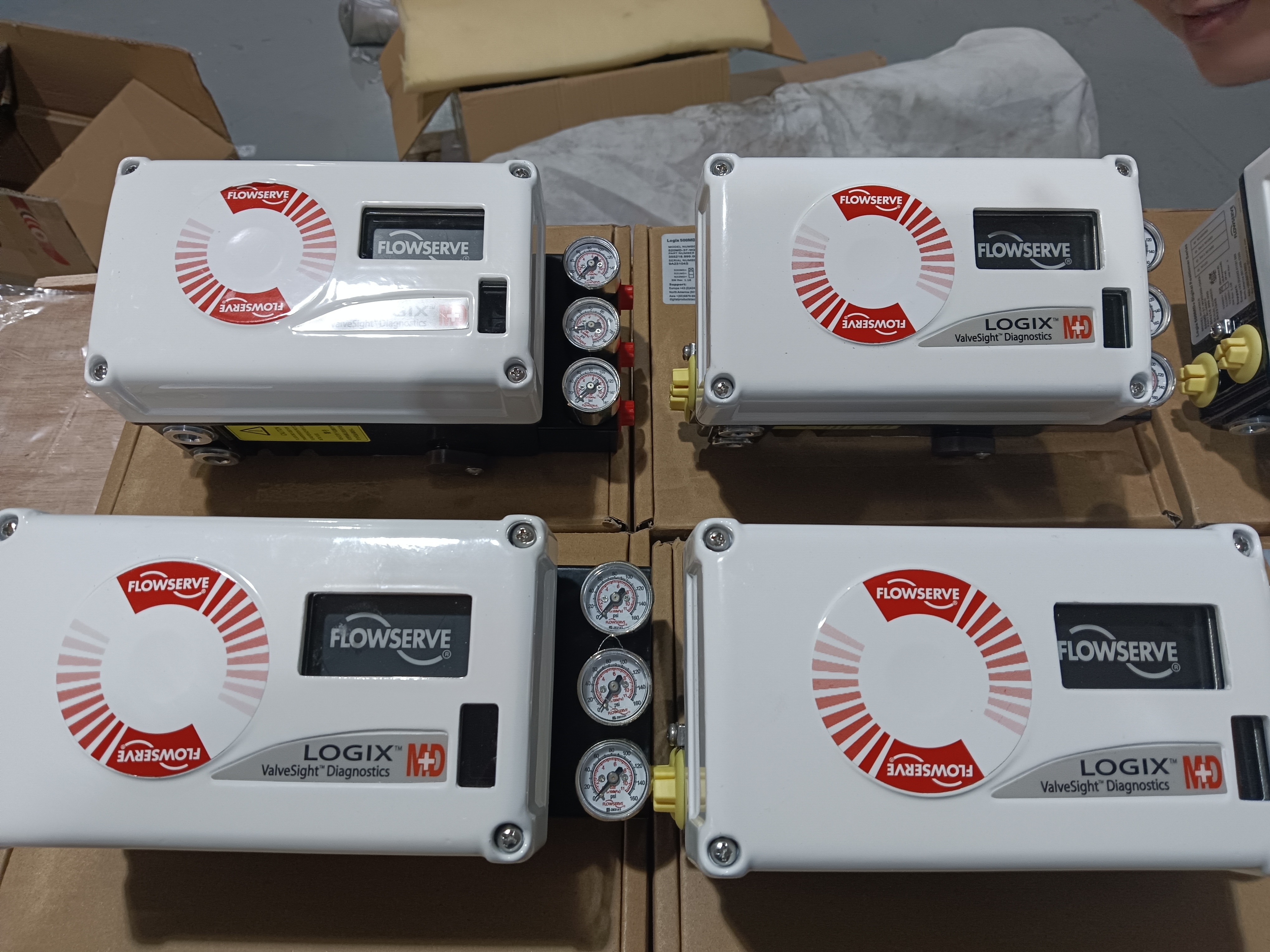

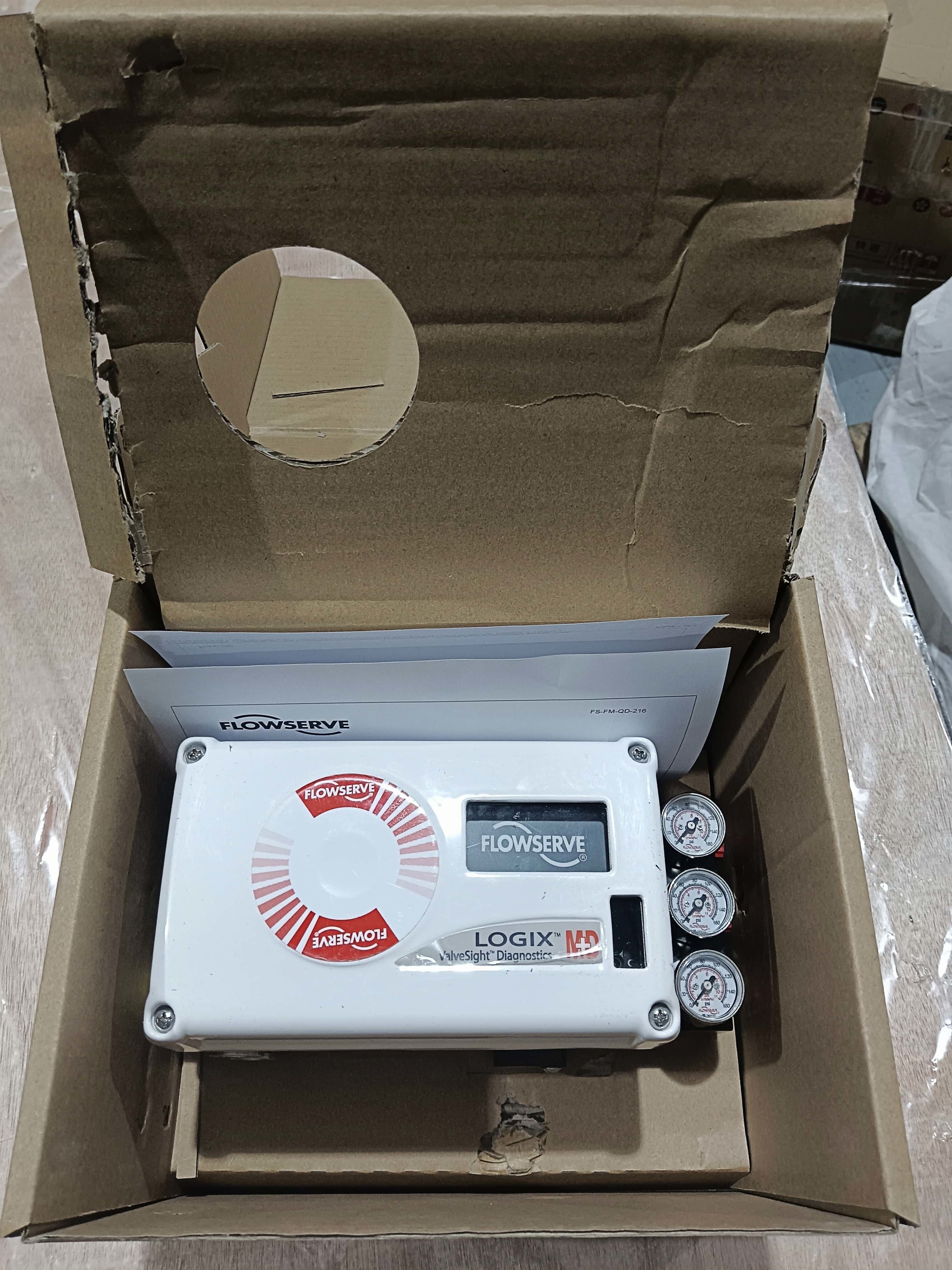

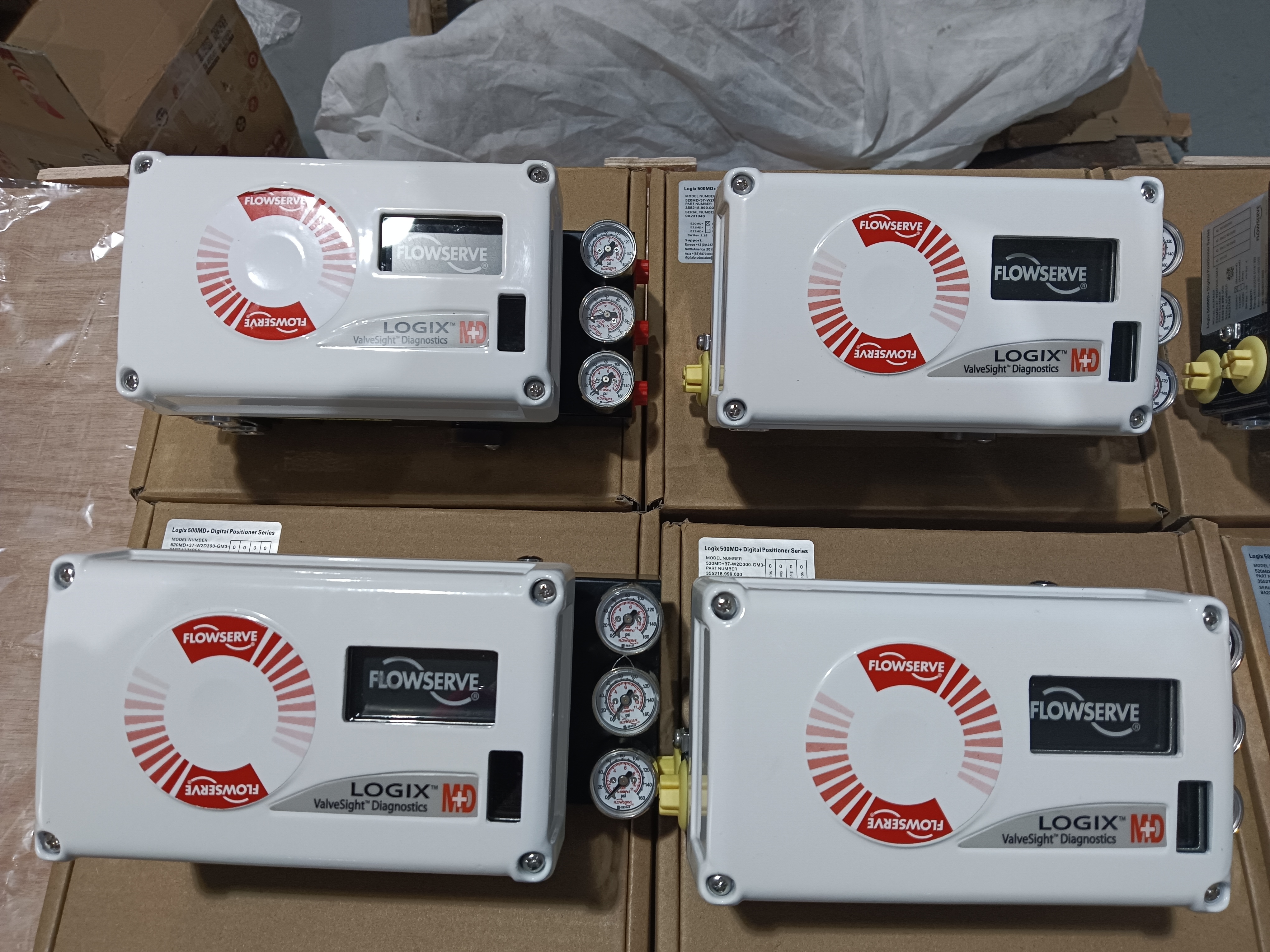

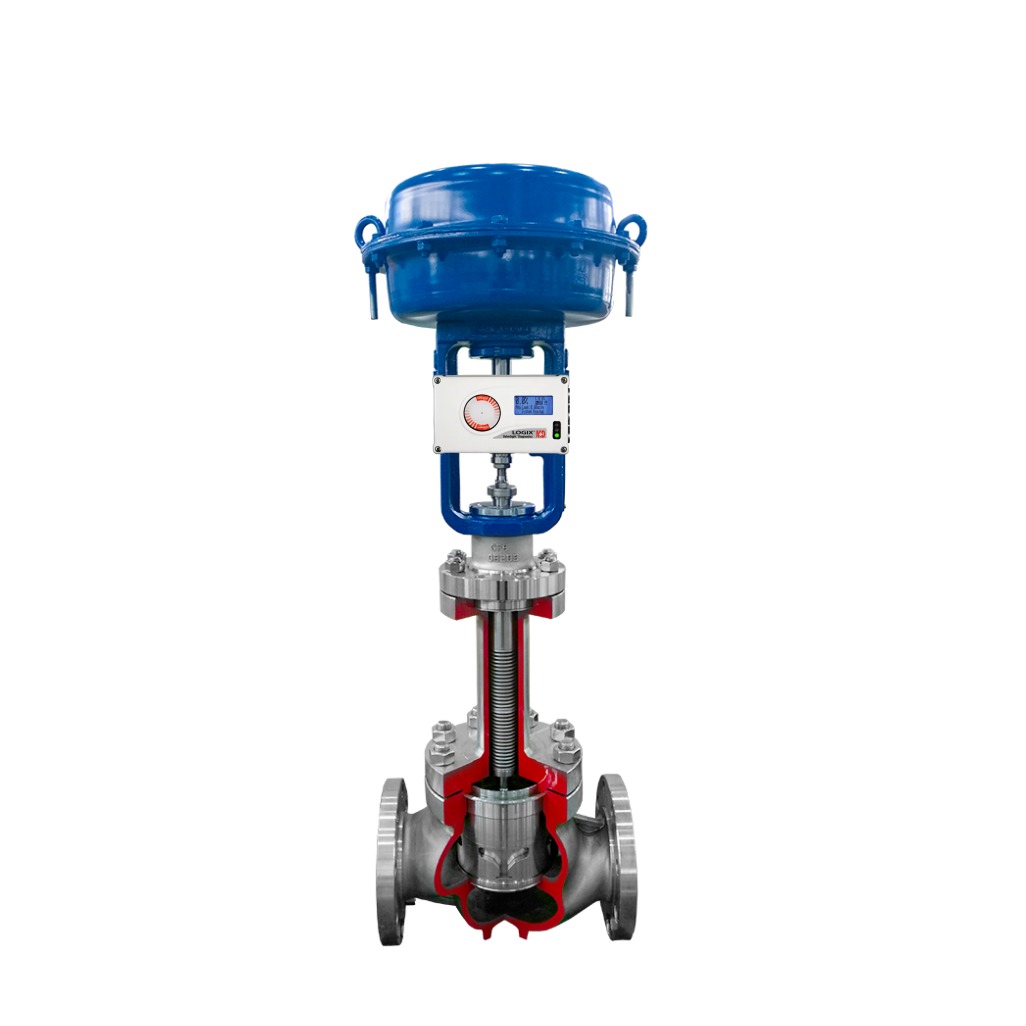

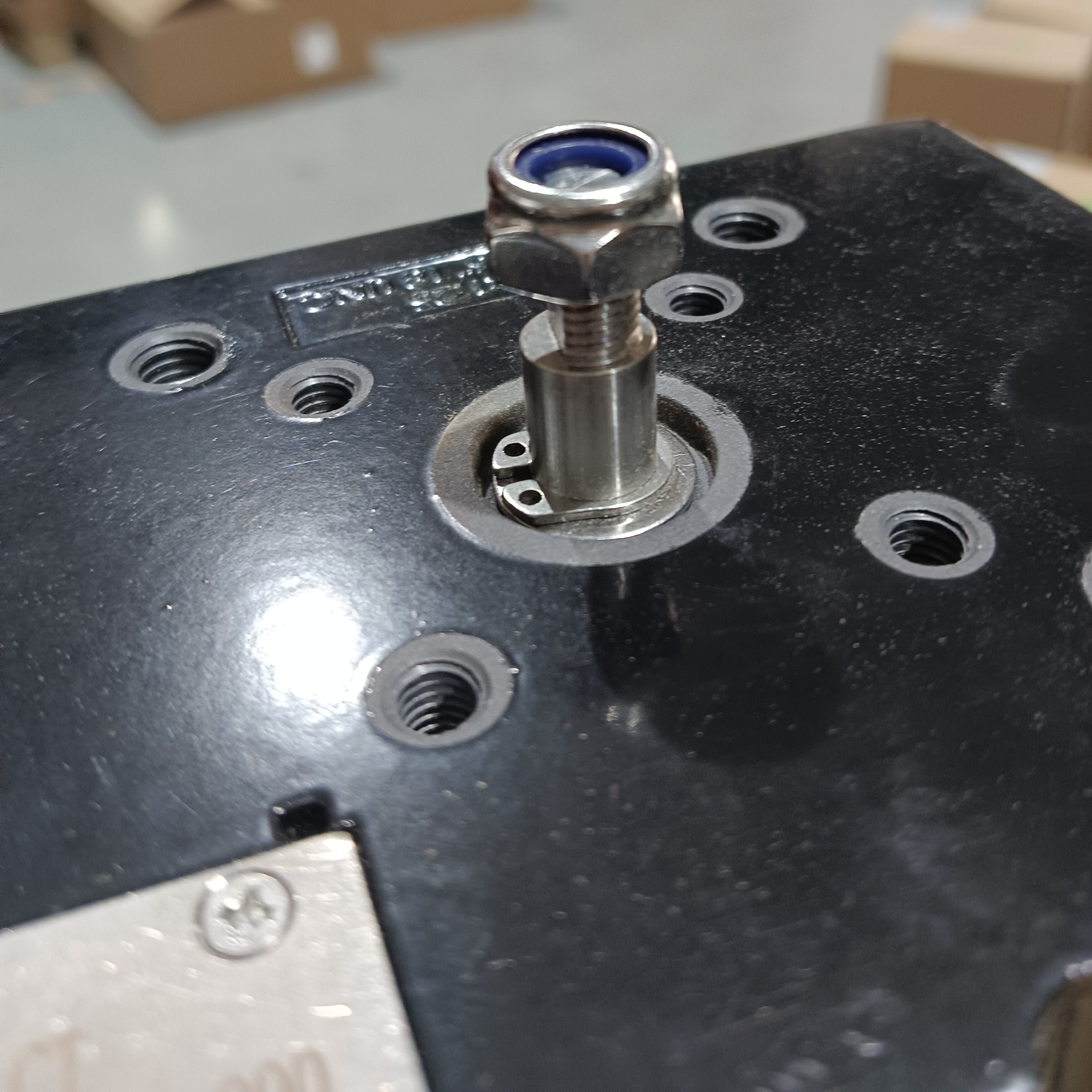

フローサーブ ロジックス 520MD デジタル バルブ ポジショナー HART 4-20mA 制御バルブ

製品概要

Flowserve Logix 520MDは、空圧アクチュエータの精密制御のために設計されたデジタルバルブポジショナです。HART通信（HART 5、6、7対応）を備えた2線式4-20mA制御信号を使用し、入力信号をロータリーおよびリニアアクチュエータの両方に適した空圧出力に変換します。このポジショナは、優れたポジショニングおよびチューニング機能と、便利なセットアップおよび強力な診断ツールを組み合わせています。

520MDは、オーバーシュートを最小限に抑えながら大きなステップ変化を可能にするマルチバリアブルゲインチューニングアルゴリズムを使用し、非常に小さなステップ変化に応答する解像度を維持します。オートチューン手順は、アクチュエータをサイクルさせて測定された応答を生成し、適切なアクチュエータ性能を提供するゲイン値を選択します。ゲインモディファイヤセレクタは、最適な性能のために計算されたゲインを増減させることができます。

設定は、チューニングモードやその他の一般的な設定のために簡単なDIPスイッチ設定で処理されます。カスタム要件については、ハンドヘルドまたはValveSightソフトウェアを使用してチューニングセットを変更し、幅広いアクチュエータサイズやタイプに対応できます。このユニットは、応答時間の短縮とよりタイトな制御を実現する2ステージ制御設計を備えており、空気消費量が少なくなっています。

技術仕様

適用産業

Flowserve Logix 520MDは、石油・ガス、化学処理、発電、水処理、製薬業界で使用されています。主な用途には、パイプラインおよびアクチュエータ制御、リアクターバルブポジショニング、タービンバイパス自動化、プラントでの流量調整、衛生バルブ操作などがあります。認定された危険区域定格により、要求の厳しいプロセス環境に適しています。

一般的な問題

• LEDの点滅なし: 電流が3.6mA未満であるか、配線極性が間違っています。供給電流が少なくとも3.6mAであることを確認し、極性を確認してください。

• 不安定な通信: HART信号の問題。電流源の帯域幅が25Hzに制限されていることを確認してください。ケーブル長とインピーダンスを確認してください。互換性のある本質安全防爆バリアを使用してください。

• アナログコマンドに応答しない: デジタルコマンドモードであるか、キャリブレーションエラーが発生しました。コマンドモードをアナログに変更してください。ユニットを再キャリブレーションしてください。

• バルブ位置の読み取りが期待通りでない: 位置センサーの取り付けが180度でない、ストロークがキャリブレーションされていない、MPCがアクティブである、またはユーザーキャラクタライゼーションがアクティブである。センサーを再配置してください。ストロークをキャリブレーションしてください。

• 完全に開または閉に駆動され、コマンドに応答しない: ストロークがキャリブレーションされていない、ホールセンサーの内部ループが接続されていない、空気アクションが間違って設定されている、チューブが逆に接続されている、またはI/Pコンバーターの問題。ストロークをキャリブレーションしてください。

• 摩擦キャリブレーションが必要: 工場出荷時リセット以降、摩擦キャリブレーションが実行されていません。ディスプレイメニュー、ハンドヘルド、またはDTMを使用して摩擦キャリブレーションを実行してください。

交換モデル

Flowserve Logix 520MDシリーズは、成熟したデジタルポジショナプラットフォームです。追加の安全度が必要なアプリケーションには、Logix 520MD+バリアントが強化された機能を提供します。新しい設置には、Logix 3200MDおよびLogix 3800MDが同じ製品ファミリー内の代替モデルです。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
