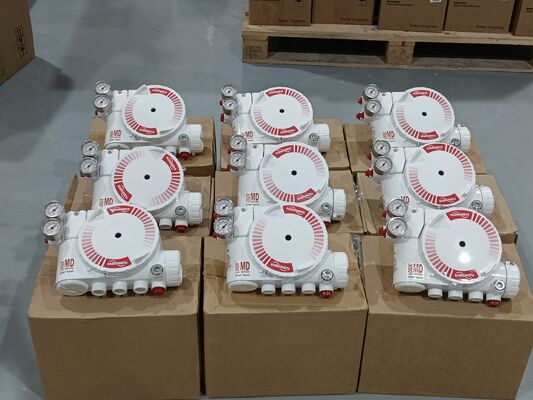

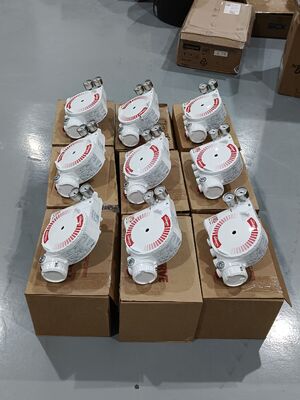

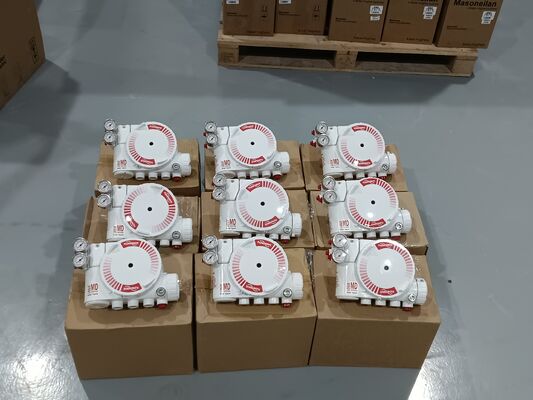

フローサーブ ロジックス 3200MD デジタル バルブ ポジショナー HART 5 制御バルブ用 4-20mA

製品概要

Flowserve Logix 3200MDはデジタルHARTバルブポジショナーで 最先端のピエゾ技術を使用して,優れた性能と信頼性を提供します.アナログ入力信号に基づいてアクチュエーター/バルブを操作する4-20mA入力デジタルバルブ位置付け器.

3200MDはローカルボタン,HARTハンドヘルド,SoftToolsソフトウェアを使用して簡単に設定できます.ローカルステータスLED,ローカルDIPスイッチ/校正ボタン,ダイナミック・ゲイン選択の自動チューニング定位装置はHART5を使って通信する

この装置は,線形および回転式マウントのための双作用および単作用アクチュエータの両方をサポートする.供給圧の変化に敏感ではなく,30〜150psigの供給圧に対応できる.防爆室はクラスI 部門1 グループB-D, Ex d IIB+H2, AEx d IIB+H2

テクニカル仕様

応用産業

Flowserve Logix 3200MDは,石油とガス,化学加工,発電,水処理,および製薬産業で使用されています.主要なアプリケーションには,パイプラインとアクチュエータ制御,原子炉のバルブ位置タービンバイパス自動化と 発電所の流量調節

一般 的 な 問題

• LEDが点滅しない:電流は3.6mA以下または配線の極度が誤っている.電流の電流が少なくとも3.6mAであることを確認し,極度を確認します.

• 不規則な通信: HART 信号の問題. 源の帯域幅が 25Hz に制限されていることを確認します. ケーブルの長さとインピーデンスを確認します. 互換性のある固有の安全障壁を使用します.

• ユニットはアナログコマンドに反応しない: ユニットはデジタルコマンドモードか,校正エラーが発生しました. コマンドモードをアナログに変更します. ユニットを再校正します.

• バルブ位置表示が予想通りではない位置センサーを 180° で設置していない,ストロークを校正していない,または MPC が有効である.再位置センサー.校正ストローク.

• 完全に開いた位置または閉ざされた位置: ストロークは校正されていません.ホールセンサーの内ループは接続されていません. 空気操作の設定が間違っている,またはチューブが逆転しています. 校正します. ハードウェアの接続を確認します.

• 摩擦校正が必要: 工場リセット以来,摩擦校正は行われていません. 画面メニュー,ハンドヘルド,またはDTMを使用して摩擦校正を実行します.

代替モデル

Flowserve Logix 3200MDは成熟したデジタルポジショナープラットフォームである.追加の安全性の整合性を要求するアプリケーションでは,Logix 3200MD + バリアントは強化された機能を提供しています.新しいインストールのために,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,Logix 3200MD + バリアントは,L,Logix 3800は同じ製品ファミリー内の代替モデルです. 販売業者間での代替品については,注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください.
