Neles ND9000 インテリジェント バルブ コントローラー HART 制御バルブ用のフィールドバス

製品概要

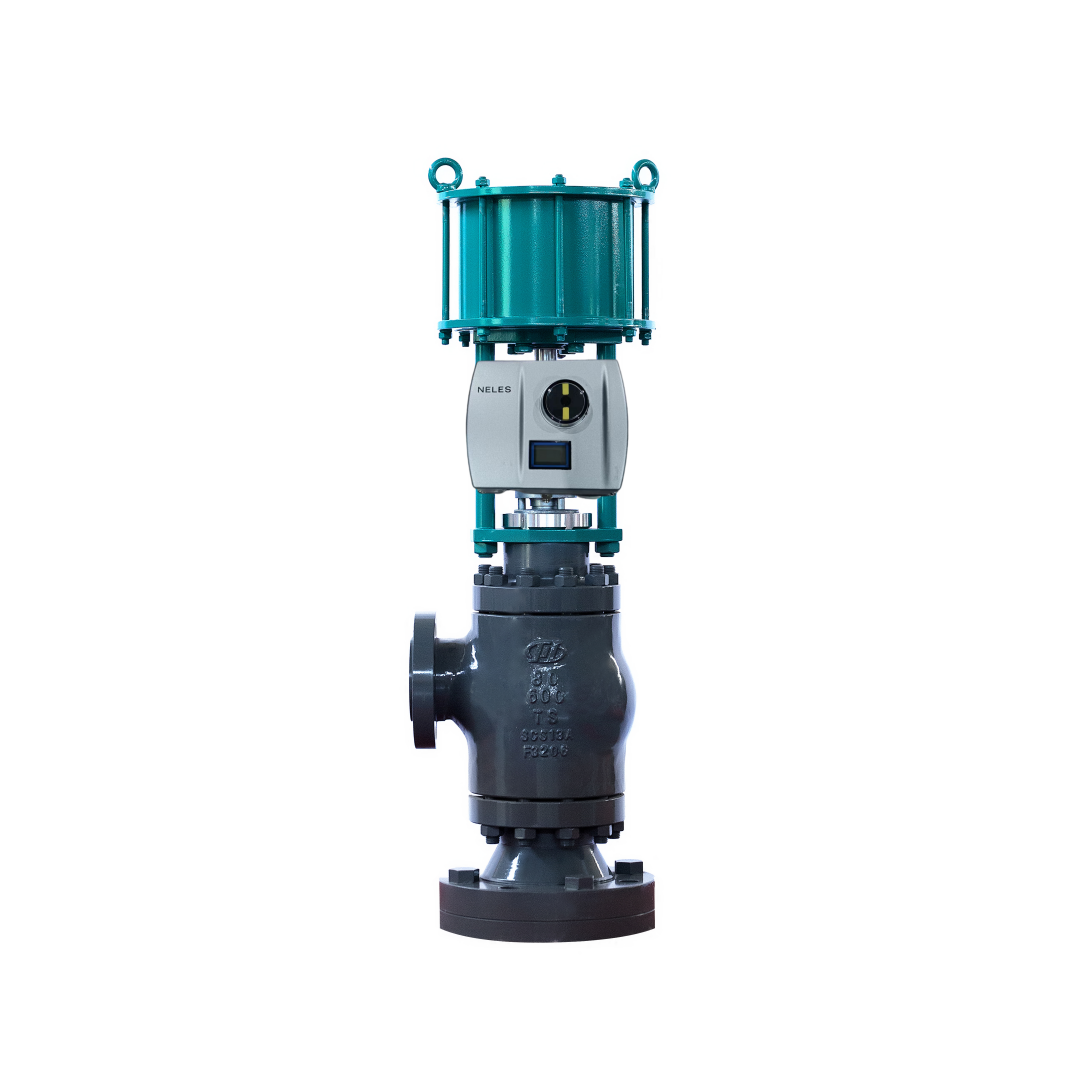

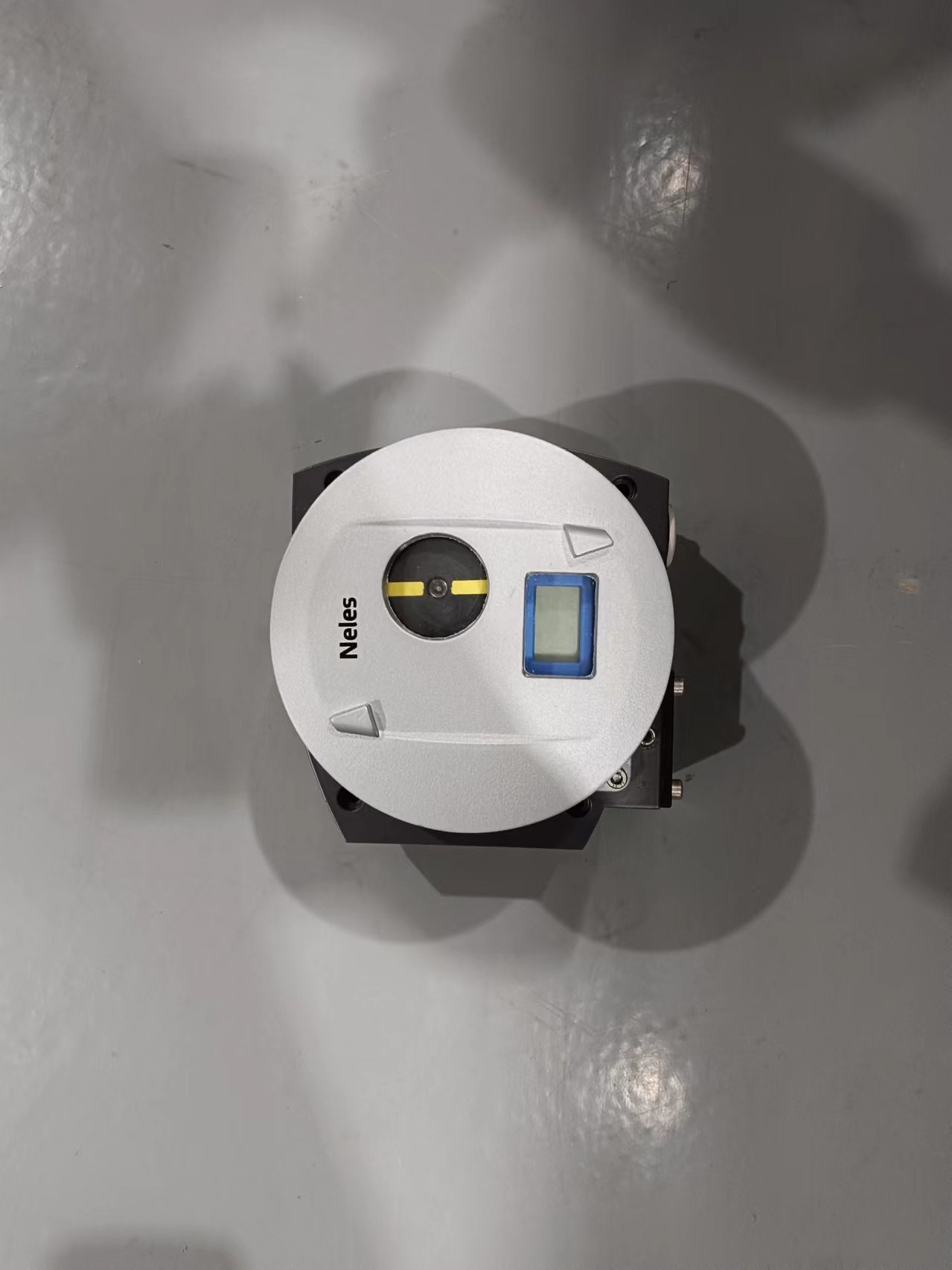

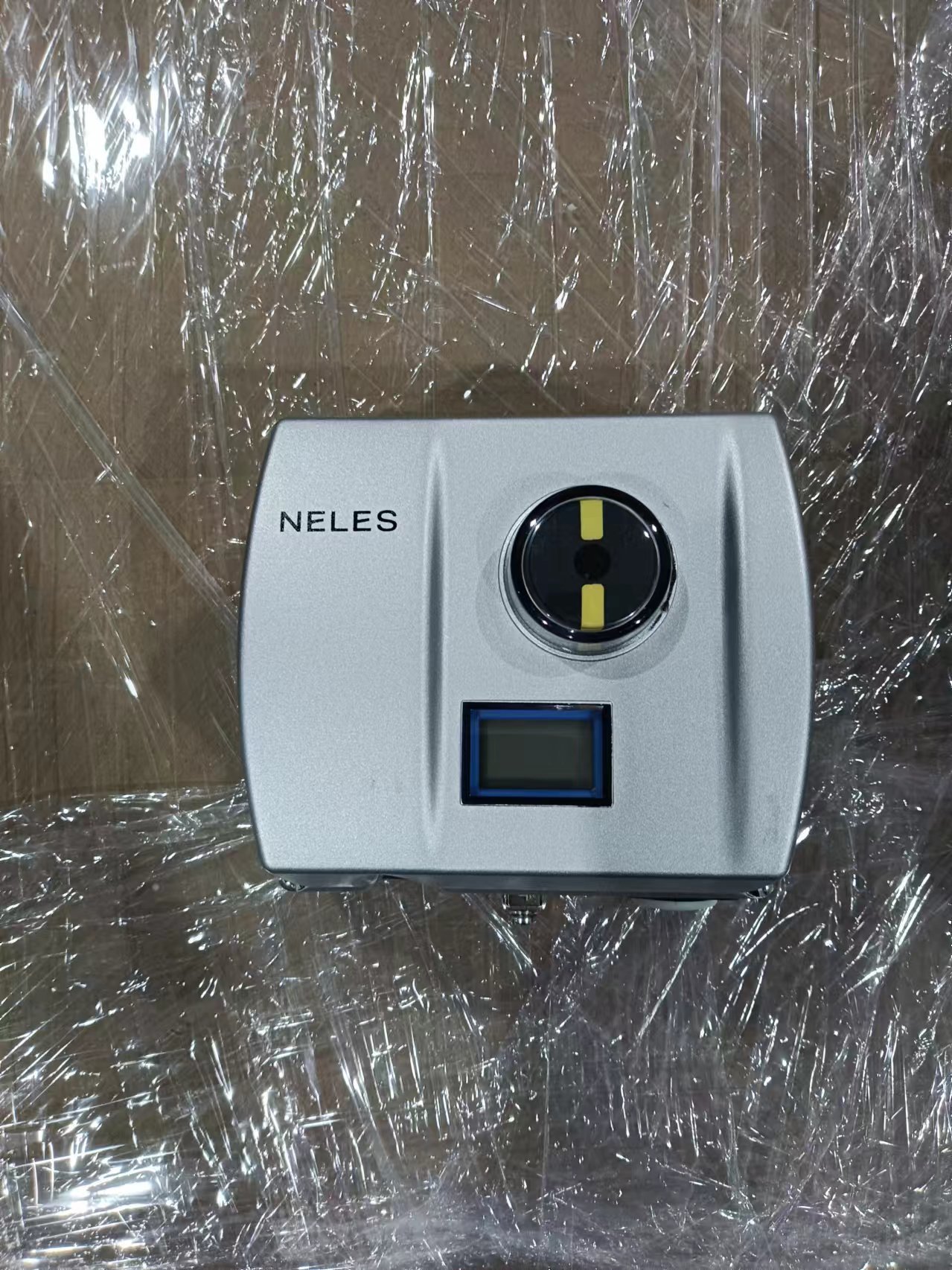

Neles ND9000 は、空気圧アクチュエータを正確に制御するために設計されたマイクロコントローラベースのインテリジェント バルブ コントローラです。これは、入力コマンド信号と実際のバルブ位置を継続的に比較し、それに応じてアクチュエータを調整する 4 ～ 20mA またはフィールドバス駆動のデバイスです。 ND9000 は、あらゆる制御バルブ アクチュエータおよびあらゆる産業分野で動作するように設計されています。

このユニットは非接触バルブ位置測定を使用しているため、フィードバック経路に機械的な摩耗部品はありません。ロータリーバルブとリニアバルブの両方をサポートしており、同じデバイスを単動アクチュエータと複動アクチュエータに使用できます。ローカル ユーザー インターフェイス (LUI) またはリモート DTM/EDD 構成を使用すると、コミッショニングが簡単になります。 1 点校正機能により、動作を妨げることなく、プロセス中のバルブに取り付けることができます。

ND9000 は、IEC 61508 に基づく TÜV による SIL 2 認定を受けています。自己診断、オンライン診断、パフォーマンス診断、通信診断などの包括的な診断機能を備えています。このデバイスには、最大 8,000 件のオンライン アラームとメンテナンス リマインダーが保存され、データ保持期間は 25 年間です。高度な診断により、オペレーターはバルブの摩擦、スプリング力、摩耗状態を監視して予知保全を行うことができます。

技術仕様

応用産業

Neles ND9000 は、石油とガス、化学処理、発電、紙パルプ、鉱業、および一般的な産業オートメーションで使用されます。主な用途には、パイプラインとアクチュエータの制御、反応器バルブの位置決め、タービンバイパスの自動化、流量調整、採掘浮選制御などがあります。このデバイスはすべての主要な DCS システムと統合でき、サードパーティ製アクチュエータの取り付けキットをサポートします。海洋承認バージョンはオフショア用途に利用できます。

よくある問題

• バルブ位置が範囲外のため校正に失敗しました：供給エア圧力を確認してください。複動アクチュエータの場合は、予想される最小供給量よりも約 10 PSI 低い圧力を設定します。単動アクチュエータの場合は、アクチュエータの定格圧力を超えないようにしてください。フィードバック レバーの H クリップが水平で真っ直ぐで、バルブ フィードバック シャフトと位置が揃っていることを確認します。位置がずれていると、非線形フィードバック エラーが発生します。

• エラー / 移動距離が短すぎます: ポジショナーは、自動調整中に物理的なフィードバック シャフト角度の変化が最小電気測定しきい値に達していないことを検出しました。取り付けとフィードバックリンケージの調整を確認してください。

• ERR / 制御偏差: バルブ位置が、設定された制限を超えて設定値から逸脱しています。バルブの固着、摩擦の増加、または空気供給の問題を確認してください。

• ハンティング検知警告：バルブの発振を検出しました。バルブを安定させるために、パフォーマンス レベルを攻撃性の低いものに変更します。スプールバルブの容量がアクチュエータに対して適切であることを確認してください。

• 位置校正に失敗しました: 構成パラメータとコントローラの取り付けを確認します。コントローラーのシャフトが正しく配置されていることを確認してください。

• 温度センサーの故障：温度測定に失敗しました。測定の精度が低下します。次回のメンテナンスの機会に ND デバイスを交換してください。

• 供給圧力が限界値を超えています：供給圧力が規定の使用条件を超えています。エア供給レギュレーターとコンプレッサーの出力を確認してください。

代替モデル

Neles ND9000 は、成熟したインテリジェント バルブ コントローラー プラットフォームです。従来の設置の場合、ND7000 シリーズ ポジショナは直接の前身であり、ND9000 は強化された診断機能とフィールドバス オプションを備えた機能アップグレードとして機能します。 ND9103HX8T および ND9106HX8T は、強化された防爆認定を提供する ND9000 シリーズ内の特定のモデル バリアントです。ベンダー間の代替品については、注文前にアクチュエータの取り付け、移動範囲、および通信プロトコルを確認してください。
