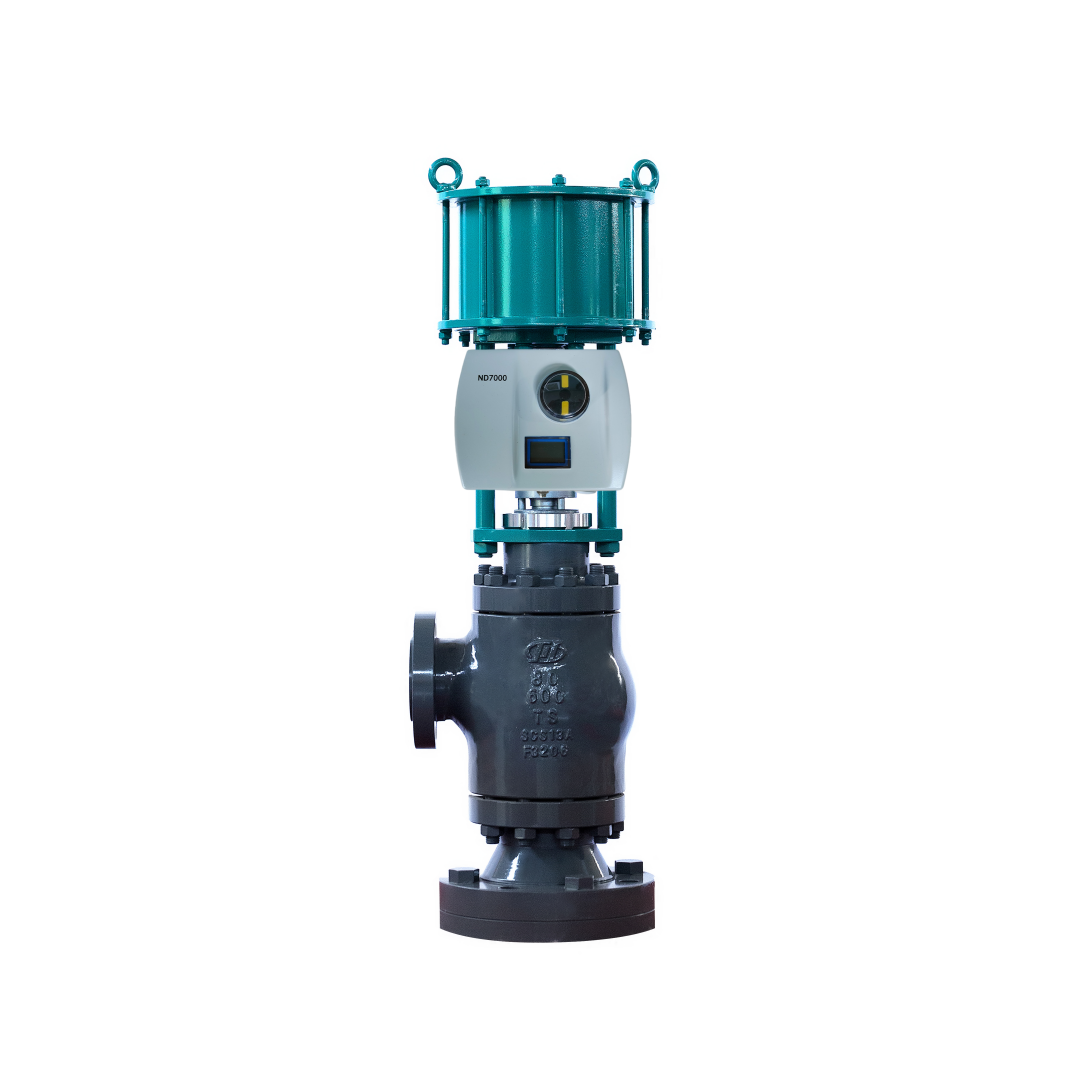

Neles ND7000シリーズ インテリジェントバルブコントローラー HART 4-20mA 制御バルブ

製品概要

Neles ND7000は、あらゆる制御弁アクチュエータおよびすべての産業分野で使用できるように設計された、マイクロコントローラベースのインテリジェントバルブコントローラです。4-20mA電源で動作し、入力コマンド信号と実際のバルブ位置を継続的に比較し、アクチュエータをそれに応じて調整します。ND7000は、スマートで信頼性が高く、将来性のあるポジショナであり、生涯サポートが付いています。

このユニットは非接触バルブ位置測定を使用しているため、フィードバック経路に機械的な摩耗部品はありません。ロータリーバルブとリニアバルブの両方をサポートし、シングルアクティングおよびダブルアクティングアクチュエータに同じデバイスを使用できます。ローカルユーザーインターフェース（LUI）またはリモートDTM/EDD構成で、コミッショニングは簡単です。1点キャリブレーション機能により、運転を妨げることなくプロセス中のバルブに取り付けることができます。

ND7000は、TÜVによってIEC 61508に準拠してSIL 2認証を取得しています。自己診断、偏差トレンド、カウンタ、拡張オフラインテストを含む基本的なデバイス診断機能を備えています。このデバイスは、堅牢なモジュラー設計、優れた温度特性、振動および衝撃耐性により、過酷な環境条件での動作するように設計されています。

技術仕様

アプリケーション産業

Neles ND7000は、石油・ガス、化学処理、発電、鉱業、および一般的な産業オートメーションで使用されています。このデバイスは、すべての主要なDCSシステムと統合でき、あらゆるサードパーティ製アクチュエータ用の取り付けキットをサポートしています。異なるメーカーのシステムおよび機器と完全に互換性があります。

一般的な問題

• バルブ位置設定値の変更がアクチュエータ位置に影響しない: 供給圧力が低すぎる可能性があります。スピルバルブの固着、不適切な設定パラメータ、アクチュエータまたはバルブの詰まり、信号線の接続不良、またはキャリブレーションが実行されていないことを確認してください。

• 小さな入力信号の変化でアクチュエータが終端位置に移動する: コントローラとアクチュエータ間のチューブが間違っています。パラメータ設定PFAおよびROTを確認してください。

• 不正確な位置決め: スピルバルブの汚れ、アクチュエータ負荷が高すぎる、供給圧力が低すぎる、スピルバルブまたは圧力センサーの欠陥、またはアクチュエータの漏れ。

• オーバーシュートまたは位置決めが遅すぎる: PERF値を変更する、スピルバルブが汚れている、供給エアチューブが小さすぎる、または供給エアフィルターが汚れている。

交換モデル

Neles ND7000は、成熟したインテリジェントバルブコントローラプラットフォームです。ND9000シリーズは、強化された診断機能とフィールドバスオプションを備えた次世代アップグレードです。ND7000は、レガシーNE700/NP700ポジショナの直接交換品として機能します。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
