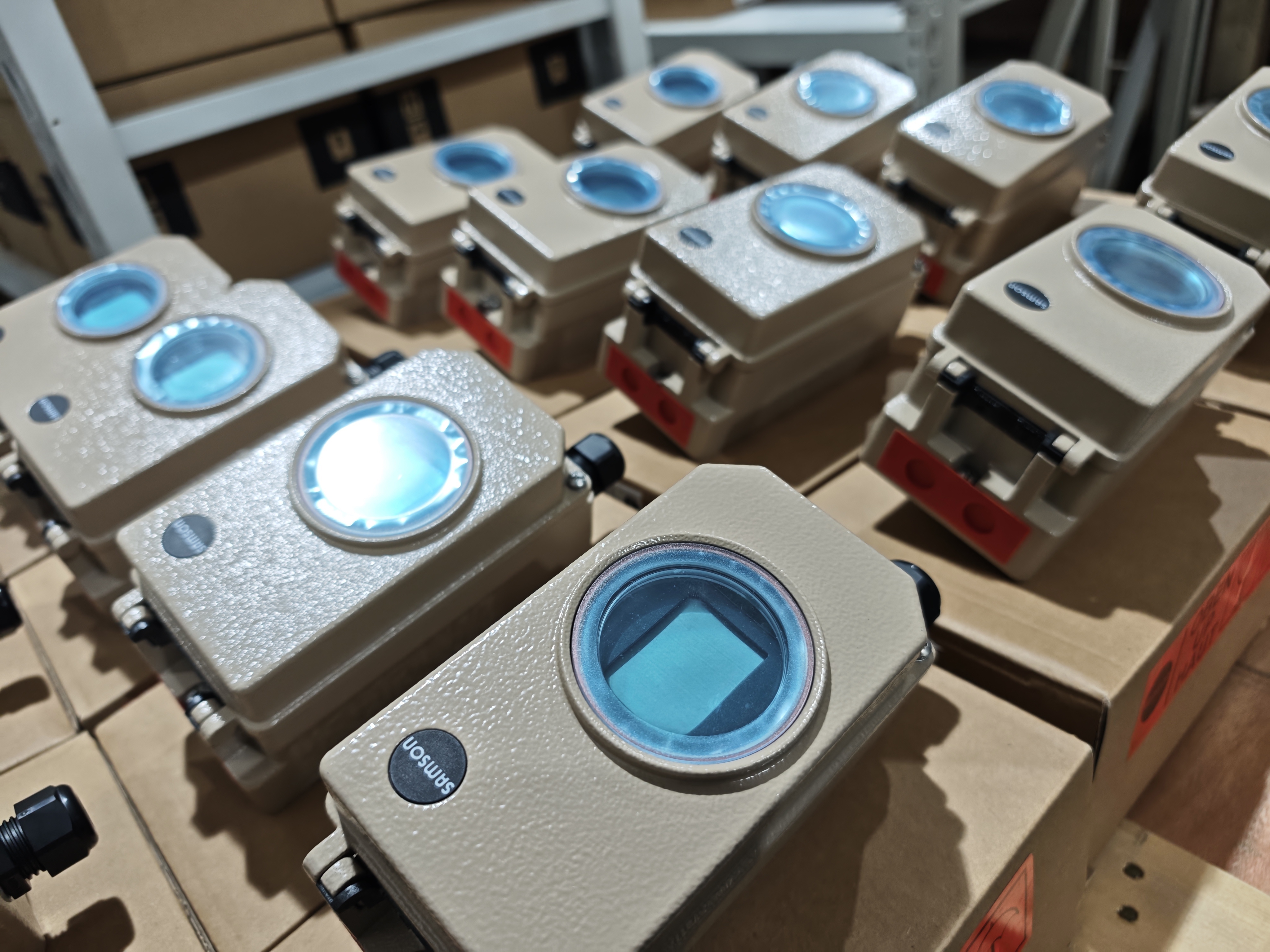

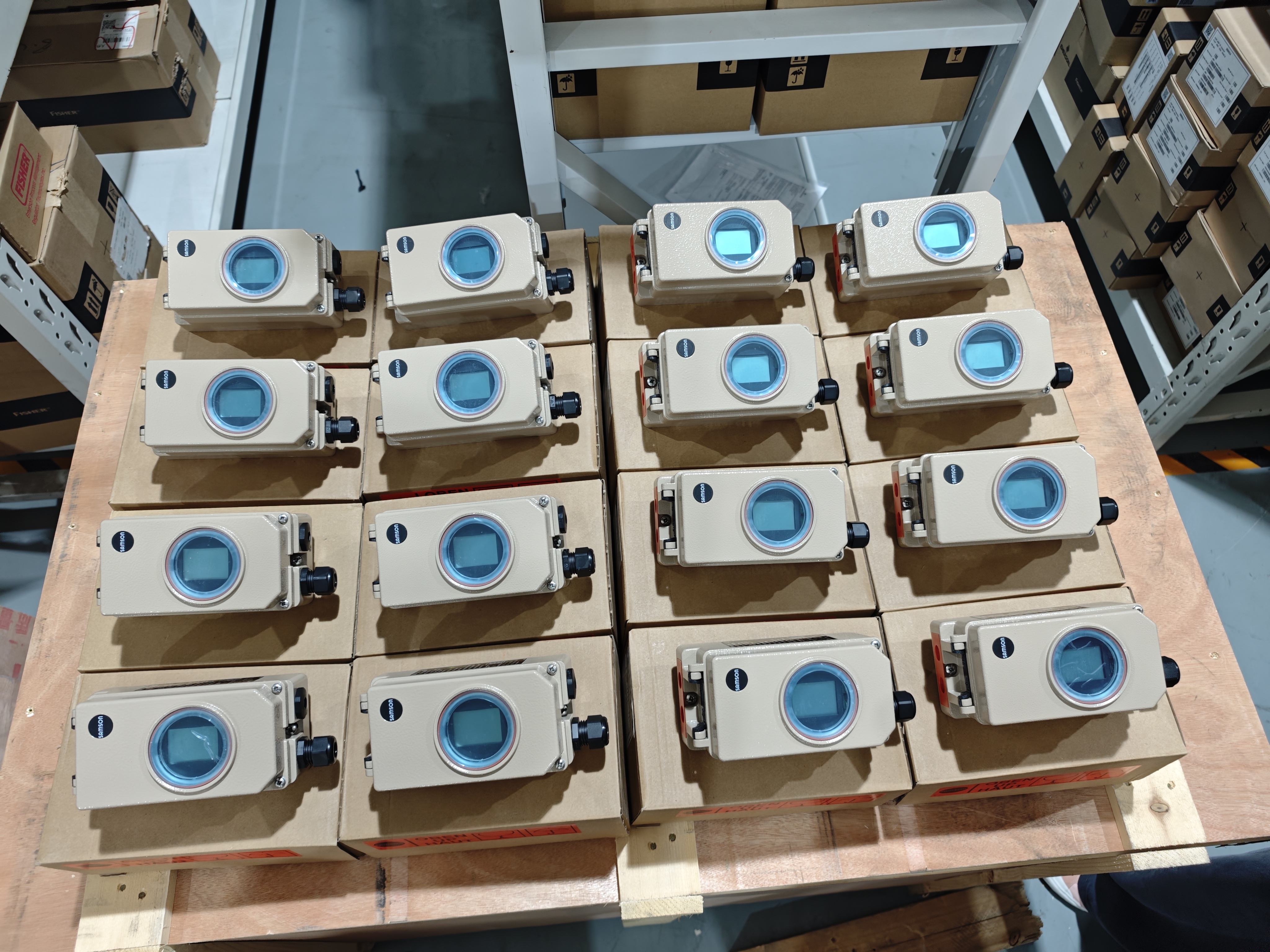

Samson 3730-3シリーズ 電空ポジショナ HART バルブ用

製品概要

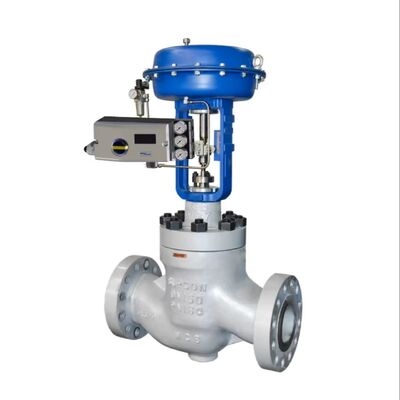

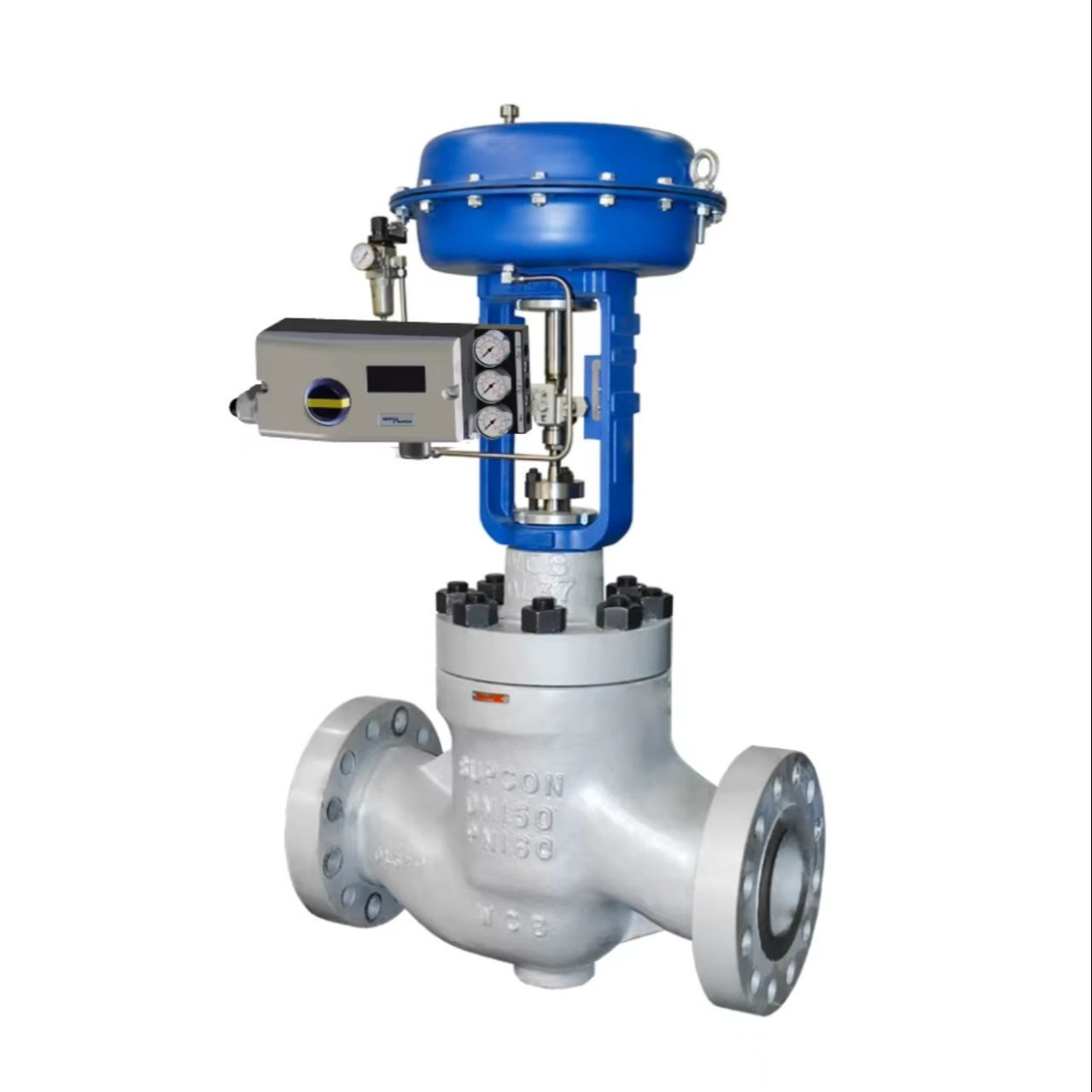

Samson 3730-3は、HART通信機能を備えた電気空圧式バルブポジショナで、空気圧制御バルブに取り付けるように設計されています。これは単動または複動ポジショナであり、制御システムからの入力制御信号と実際のバルブトラベルまたは回転角度を比較し、アクチュエータに対応する空気圧信号を出力します。

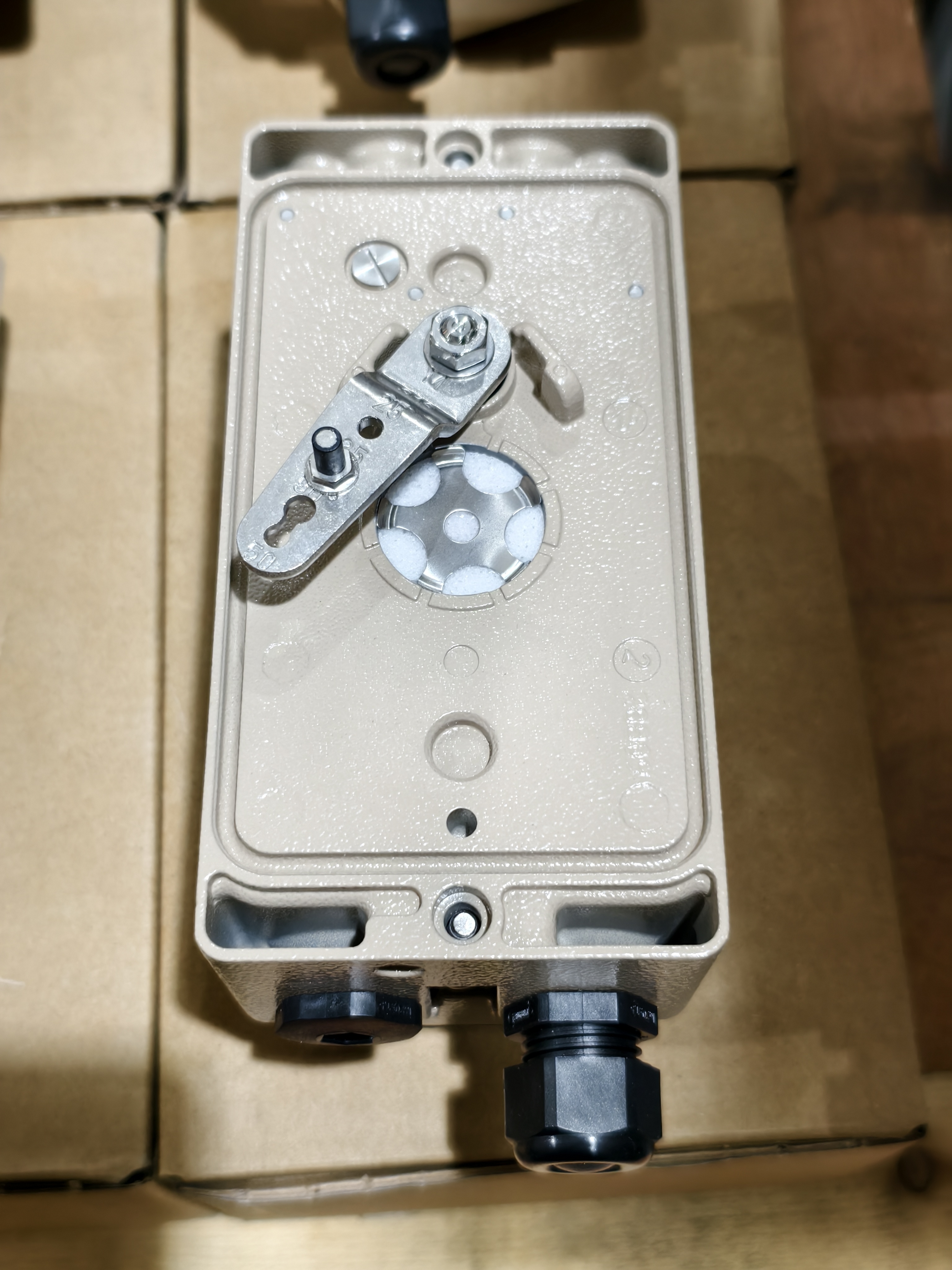

ポジショナは自己校正機能を持ち、制御バルブと空気圧アクチュエータに自動的に適応します。ギアに影響されにくい校正済みトラベルセンサーを備えているため、機械的伝達の摩耗の影響を受けません。このユニットは、自動起動のために4つの異なる初期化モードを提供しており、プラントが稼働中にバルブを動かさずに緊急時にポジショナを起動できる「サブ」（代替）モードも含まれています。

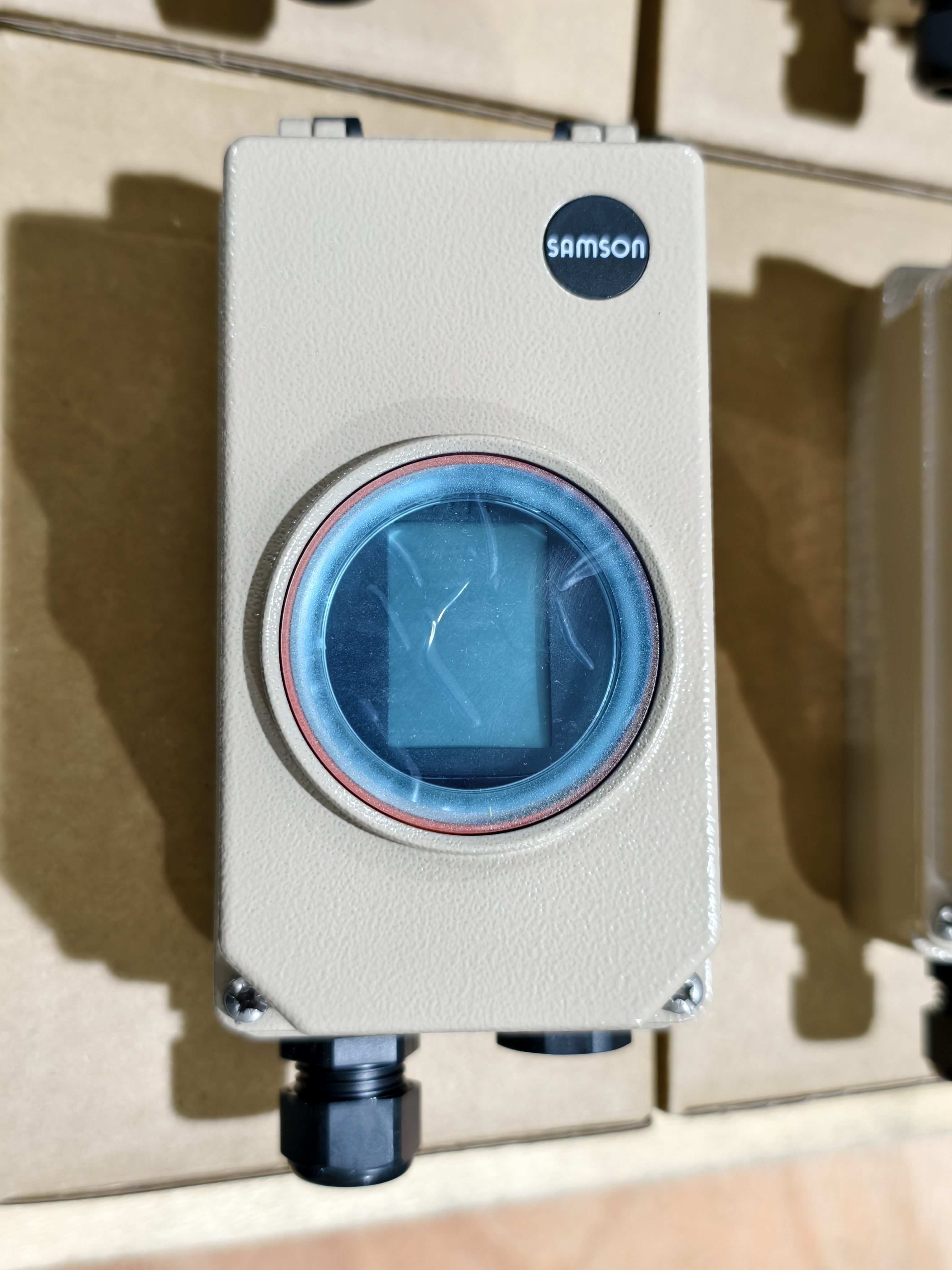

すべてのパラメータは不揮発性EEPROMメモリに保存され、停電から保護されています。2線式システムは、410Ωの小さな電気負荷を持ちます。LCDディスプレイは、回転可能な表示方向により、どの取り付け位置からでも読み取ることができます。設定は、簡単な1ノブ操作、メニュー駆動操作、またはSSPシリアルインターフェース経由のPC（TROVIS-VIEWソフトウェアを使用）で処理されます。

技術仕様

適用産業

Samson 3730-3は、化学・石油化学プロセス、発電、パルプ・製紙、一般産業オートメーションで使用されます。応答時間の遅延が大きい場合、過酷な環境条件、絞り弁サービス、外部トラベルセンサーが必要なアプリケーションに適しています。統合されたEXPERTplus診断機能により、制御バルブの予知保全が可能になります。

一般的な問題

• 初期化エラー: 供給圧力が1.4～7 barの範囲内であることを確認してください。トラベルセンサーが正しく接続されているか、バルブが固着していないか確認してください。

• ゼロ校正エラー: ゼロ点が範囲外です。取り付けを確認し、ポジショナを再初期化してください。

• 通信ステータスエラー: HART通信配線を確認してください。負荷抵抗が仕様内（410Ω）であることを確認してください。通信バッファ内のオーバーラン、フレーミング、パリティエラーを点検してください。

• ポジショナが入力信号に応答しない: 供給圧力と空気圧接続を確認してください。デバイスが正しい動作モードであることを確認してください。

• バルブが終端位置に到達しない: 出力圧力制限設定が低すぎないか確認してください。チューブとアクチュエータの空気漏れを確認してください。

• 温度センサー故障: 温度測定に失敗しました。診断の精度が低下する可能性があります。交換についてはサービスにご連絡ください。

代替モデル

Samson 3730-3は、近いうちに販売終了となります。直接の代替品はTROVIS 3730-3で、HART 7通信と最適化されたEXPERTplusバルブ診断機能を備えた次世代スマートポジショナです。TROVIS 3730-3は、非接触式内部位置センサー、従来バージョンより空気消費量が半分、373xシリーズと同じ取り付け部品を使用しています。このシリーズの他のモデルには、3730-4（Profibus）および3730-5（FOUNDATION Fieldbus）があります。ベンダー間の代替品としては、Neles ND9000シリーズおよびMasoneilan SVI-IIシリーズが、直接の競合製品として頻繁に挙げられます。
