サムソン 4763 シリーズ 制御バルブ用電圧式定位器 4-20mA

製品概要

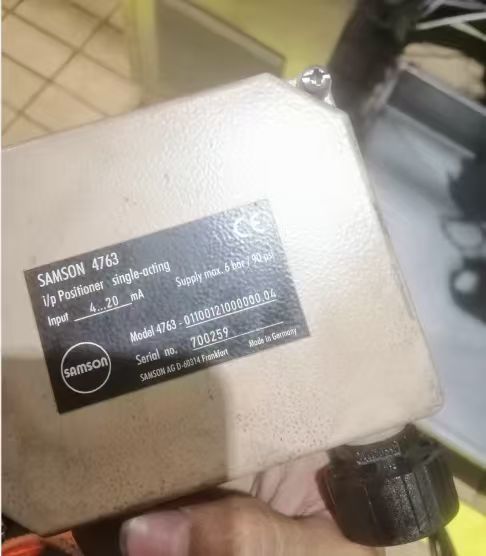

Samson 4763は、空気圧制御バルブに取り付けるために設計された電気空気圧式ポジショナです。これはシングルアクティングポジショナであり、制御システムからの入力制御信号と実際のバルブステム位置を比較し、アクチュエータに対応する空気圧信号を出力します。

このポジショナはコンパクトでメンテナンスが少なく、ダイカストアルミニウム製ハウジングを備えています。あらゆる位置に取り付け可能で、機械的振動に対して鈍感です。動作方向は反転可能で、通常のおよびスプリットレンジ操作に対して優れた動的応答を提供します。調整可能な比例帯（Pバンド）と調整可能な空気出力容量により、特定のアプリケーションに合わせて微調整できます。

4763は、4-20mAまたは1-5mAの電気入力信号を受け入れます。フォースバランス原理で動作するフラッパーノズルシステムを使用しています。すべてのパラメータは設定のためにアクセス可能です。オプションの圧力計（供給空気および信号圧力監視用）を備えたユニットも利用可能です。

技術仕様

適用産業

Samson 4763は、化学・石油化学プロセス、発電、パルプ・製紙、および一般的な産業オートメーションで使用されます。スロットルサービスや精密なバルブ位置決めを必要とするアプリケーションに適しています。コンパクトな設計と振動耐性により、要求の厳しいプロセス環境に適しています。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力が1.4～6 barの範囲内であることを確認してください。空気圧接続がしっかりしていることを確認してください。ノズルアセンブリが詰まっていないことを確認してください。

• バルブ位置が入力信号と一致しない: 比例帯（Pバンド）の設定を確認してください。動作方向（ダイレクトまたはリバース）が正しく設定されていることを確認してください。ゼロ点を再校正してください。

• 不安定な動作または振動: チューブおよび継手の空気漏れを点検してください。バルブパッキンまたはアクチュエータの過度の摩擦を確認してください。空気出力容量の設定が適切であることを確認してください。

• ゼロ点校正エラー: ゼロ点が範囲外です。取り付けを確認し、ゼロ点を再調整してください。

• 供給圧力が低い: 供給圧力が最低要件の1.4 barを満たしていることを確認してください。空気供給レギュレータを確認してください。

代替モデル

Samson 4763は間もなく生産終了となります。直接の代替品は、HART通信と強化された機能を備えた次世代スマートポジショナであるTROVIS 3730-1です。Type 3767も代替品として利用可能です。4763は3730シリーズの前身であり、同様の取り付け互換性を共有しています。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
