製品概要

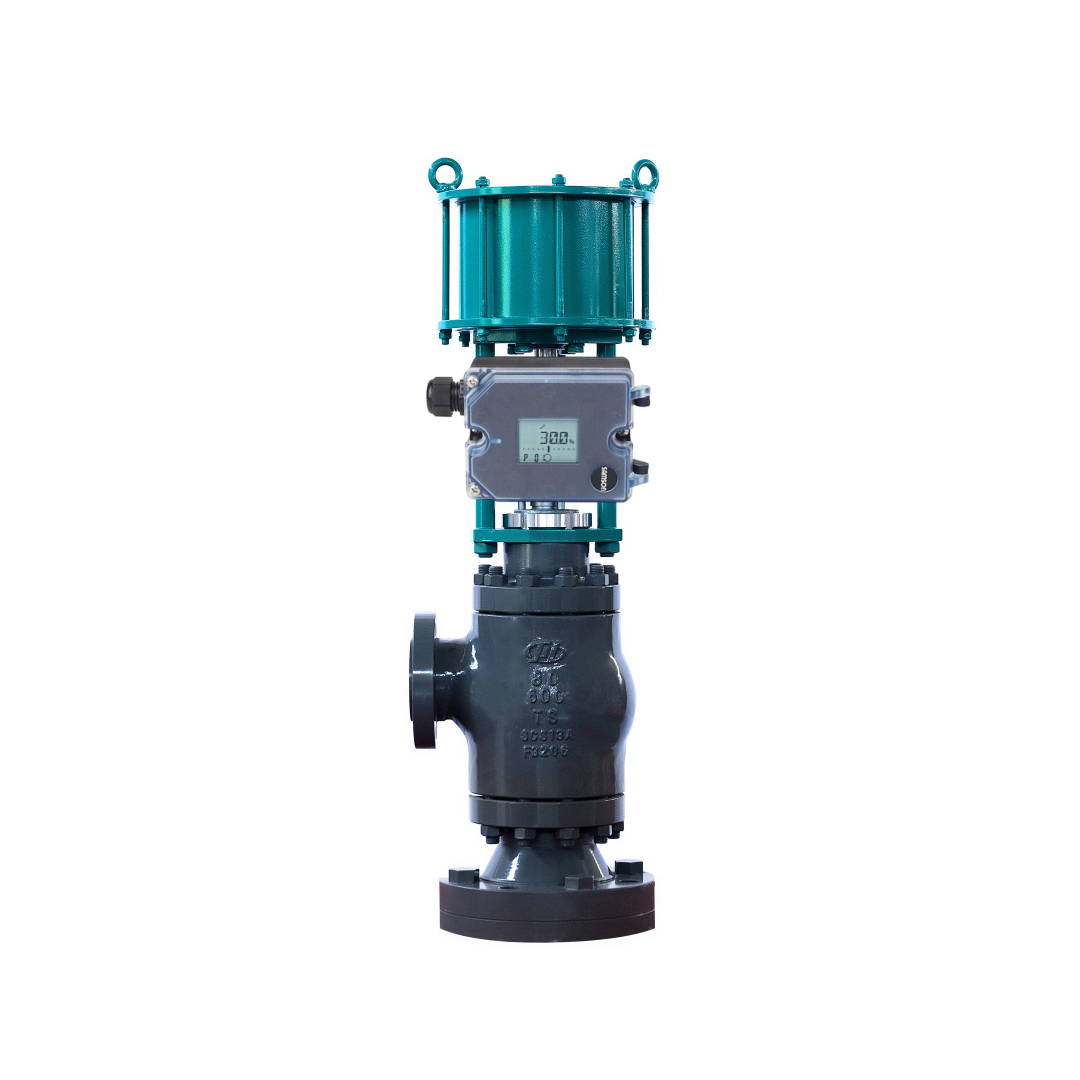

サムソン3725は,空気球と回転バルブに固定するために設計されたコンパクトで自己校正する電圧気圧定位器です.制御システムからの入力制御信号を実際のバルブ幹の位置または開口角と比較するシングルアクションポジショナーです動力装置に対応する気圧信号を出します

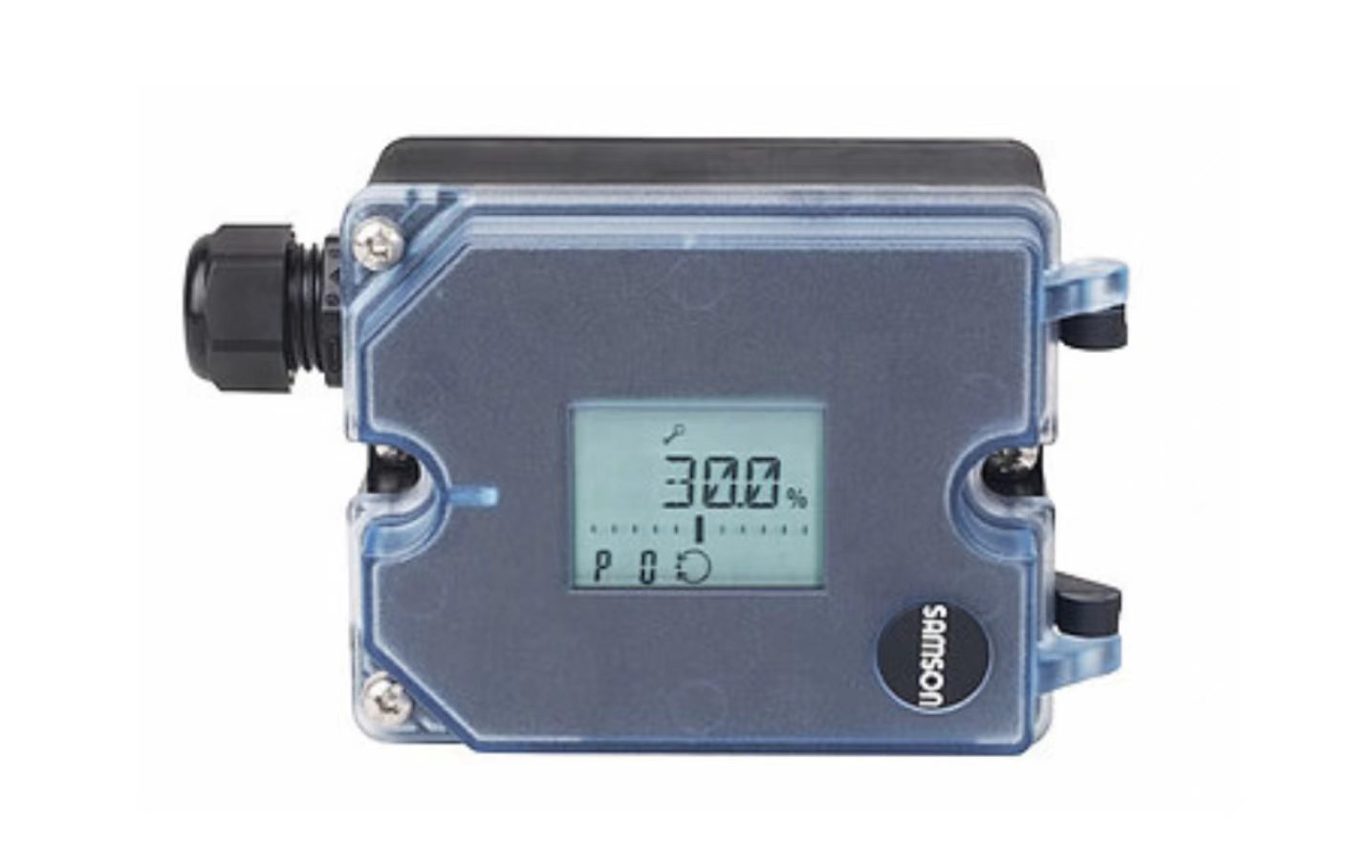

この装置は,非接触磁気抵抗位置センサーを搭載しているため,フィードバック経路には機械的な磨損部品がない.環境の影響や蒸気ハマーの影響を受けない.操作は直感的な3つの容量キーとLCDディスプレイで,選択可能な読み取り方向のおかげで,任意のマウントポジションで読み取ることができますすべてのパラメータは電源故障防止のために非揮発性 EEPROM メモリに保存されます.
定位器は,変数式自動起動を提供し,事前設定されたパラメータは,標準値から逸脱する値のみを調整する必要があることを意味します. 緊密閉機能が有効になります.そしてゼロポイントは継続的に監視されます.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | サムソン |
| 通信プロトコル | HART (オプション) |
| 入力信号 | 4〜20mA 2本のワイヤーユニット |
| データインターフェース | ワイヤレス |
| 診断 | 継続的なゼロポイント監視 |
| 供給圧力 | 最大7バー |
| マウントタイプ | 線形・回転式アクチュエータ;単効 |
| 移動 (調整可能) | 3.75から50mm |
| オープニングアングル | 24から100° |
| 動作温度 | -25〜+80°C |
| 保護装置 | IP 66 |
| 住宅用材料 | PPA (ポリファタラミド),UV耐性 |
| 航空接続 | G 1/4 または 1/4 NPT |
| 最低電流 | 3.8 mA |
| 負荷阻力 | 最大 6.3 V (20 mA で 315 Ω) |
| 特徴的な曲線 | 3つの移動曲線,9つの回転角度曲線 |
| 爆発防止 | タイプ3725-000: 無;タイプ3725-110: ATEX;タイプ3725-113: GOST;タイプ3725-130: CSA |
| 認証 | 造船士資格 |
応用産業
サムソン3725は,化学および石油化学加工,発電,および一般的な工業自動化に使用されます.操作が簡単位置付け器は,線形および回転式アクチュエータで普遍的な使用のために開発されています.
一般 的 な 問題
ポジショナーが入力信号に反応しない: 供給圧 (最大7bar) を確認します. 氣動接続が安全であることを確認します.
バルブ位置が入力信号と一致しない: 特徴曲線の設定を確認します. 動作方向が正しく設定されていることを確認します. ゼロポイントを再校正します.
不規則な動作または振動: 管とフィッティングの空気漏れを検査する. バルブパックまたはアクチュエータの過度の摩擦を確認する.
ゼロポイント校正エラーゼロポイントは範囲外です. 固定を確認し,ゼロポイントを再調整します.
初期化エラー: 供給圧力と移動センサーの接続を確認します. バルブが固定されていないことを確認します.
代替モデル
サムソン3725は,コンパクトなポジショナープラットフォームである.トロヴィス3730-1は,ハート通信と強化された機能を持つ直接的な代替機である.同シリーズの代替品として Type 3724 も提供されていますクロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
