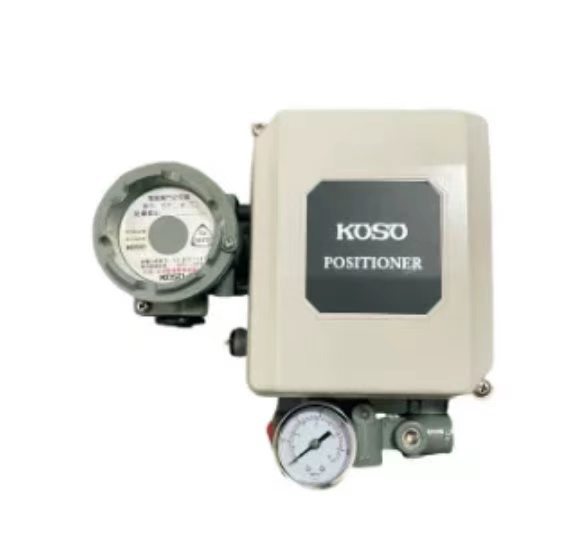

KOSO EP800シリーズ 電空ポジショナ 制御弁用 4-20mA

製品概要

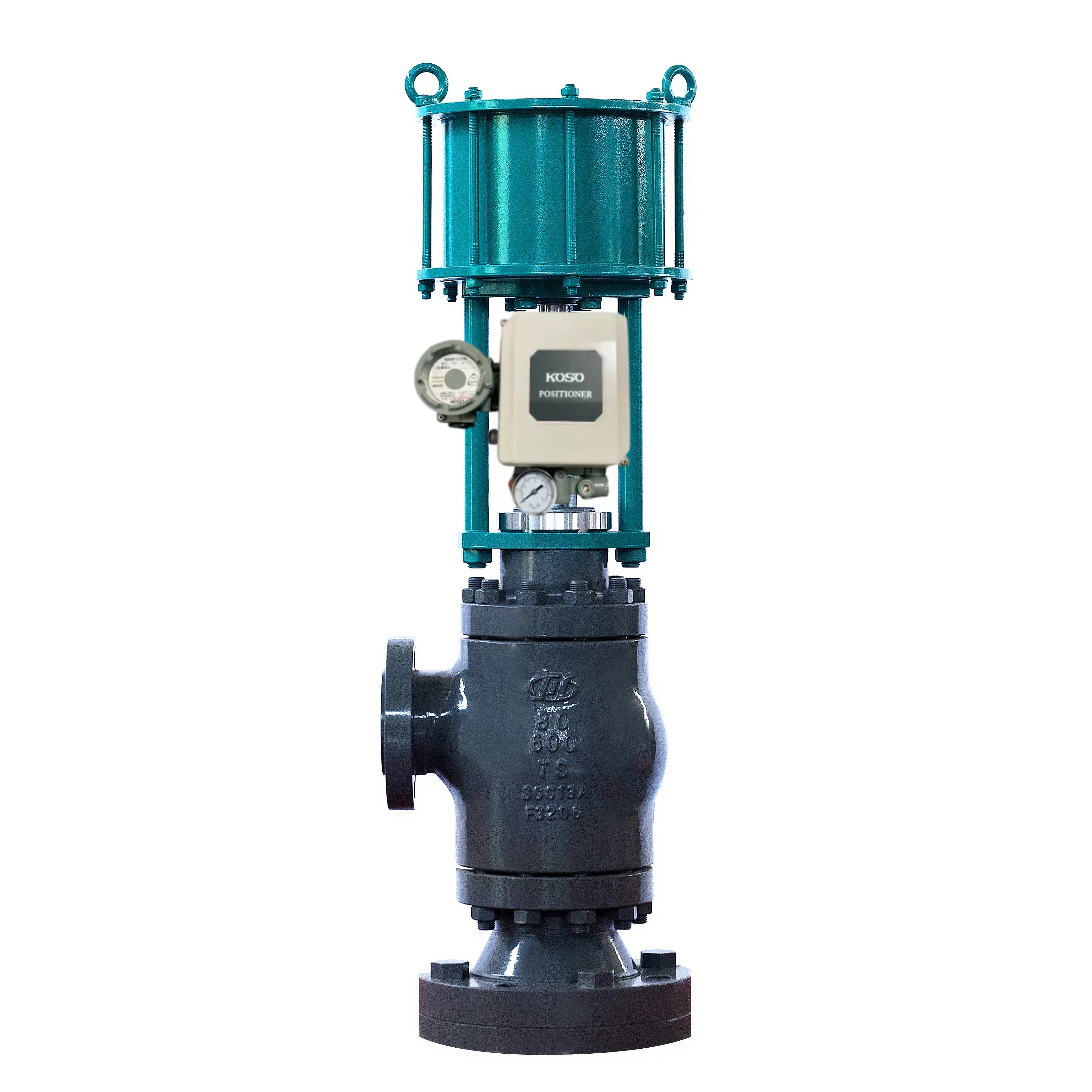

KOSO EP800は、空気圧アクチュエータ駆動制御弁の位置決めに使用される電空ポジショナです。コントローラからのDC 4-20mA信号を受信し、アクチュエータを制御するための出力空気圧に変換します。同時に、アクチュエータの変位を検出しフィードバックすることで、入力信号に応じた正確な位置決めを実現します。

EP800シリーズは、単動式および複動式アクチュエータの両方で使用できます。単動式用EPA800、複動式用EPC800、5200LAアクチュエータ用EPB800の3つの主要タイプがあります。本機はノンブリーディングパイロットバルブ設計を採用しており、単動式と複動式構成間、および正転と逆転アクション間の変換が容易です。

ポジショナは、スパンおよびゼロ調整による分割レンジ制御をサポートし、調整可能なレンジは4-12mAおよび12-20mA DCです。ハウジングはアルミニウム合金製で、耐候性、防爆性、または本質安全防爆のエンクロージャオプションがあります。一般的な仕様は在庫があり、迅速な納品が可能です。

技術仕様

適用産業

KOSO EP800は、発電、石油化学、化学処理、および一般産業オートメーションで使用されます。プロセス制御ループにおける空気圧アクチュエータ駆動制御弁の位置決めに適しています。本シリーズは、ストレートストロークおよびアングルストロークアクチュエータの両方をサポートします。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力が140～700 kPaの範囲内であることを確認してください。空気圧接続が確実であることを確認してください。パイロットバルブの詰まりを確認してください。

• バルブ位置が入力信号と一致しない: ゼロおよびスパンキャリブレーションを確認してください。アクション方向（正転または逆転）が正しく設定されていることを確認してください。フィードバックリンケージが正しく接続されていることを確認してください。

• 不安定な動作または振動: チューブおよび継手の空気漏れを点検してください。バルブパッキンまたはアクチュエータの過度の摩擦を確認してください。空気供給がクリーンで乾燥していることを確認してください。

• 分割レンジが機能しない: 希望する分割レンジ（4-12mAまたは12-20mA DC）のスパンおよびゼロ調整を確認してください。

• ポジショナからの空気漏れ: パイロットバルブおよびダイヤフラムの摩耗を確認してください。Oリングおよびシールを点検してください。

代替モデル

KOSO EP800は成熟した電空ポジショナプラットフォームです。KGP5000シリーズは、同じ製品ラインからのスマートバルブポジショナの代替品であり、デジタル通信と高度な診断機能を提供します。他社製品との代替品については、注文前にアクチュエータの取り付け、トラベルレンジ、および入力信号の互換性を確認してください。
