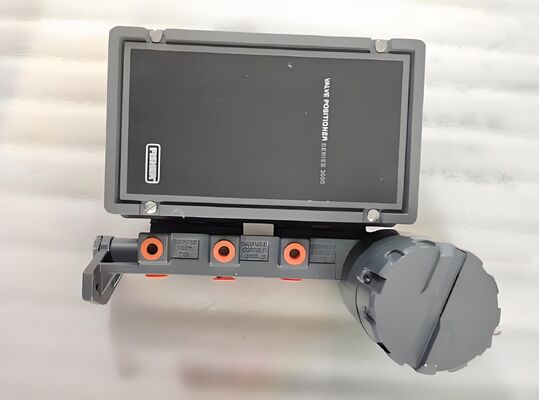

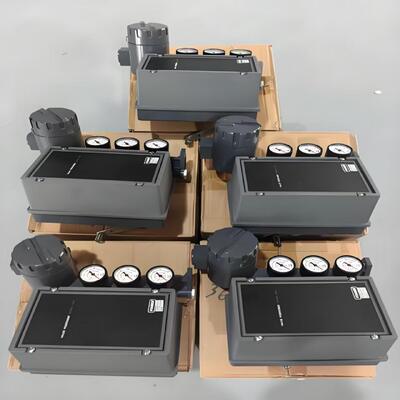

Fisher 3620J 電空ポジショナ ロータリーバルブ用 4-20mA アルミニウム合金製

製品概要

Fisher 3620Jは、ダイヤフラムまたはピストン式ロータリーアクチュエータで使用するために設計された電気空圧式バルブポジショナです。これは、3610J空圧ポジショナと3622電気空圧コンバータを組み合わせたものです。コンバータは4-20 mA DC入力信号を受信し、空圧ポジショナステージを駆動する比例空圧出力（0.2～1.0 bar / 3～15 psig）を生成します。

3620Jは、アクチュエータハウジングに一体型で取り付けられる単動式ポジショナです。アクションは、追加部品なしで現場で直接または逆方向に切り替えることができます。ゼロ、スパン、クロスオーバー調整は、カバーを取り外した後にドライバーで簡単にアクセスできます。小さな調整可能なループゲインにより、各アクチュエータサイズとアプリケーションに合わせて微調整を行い、動的応答を最適化できます。

このポジショナは、正確で応答性の高い動作を提供し、ほとんどのプラント環境で見られる振動に耐えます。供給圧力の変化は、ポジショナの動作にほとんど影響しません。ケース、コンポーネント、ガスケット材料は、過酷な環境に耐えるように選択されており、耐食性のために低銅アルミニウム合金ダイカストが使用されています。ポジショナのブリードエアは、内部部品とアクチュエータハウジングをパージして、追加の保護を提供します。

技術仕様

アプリケーション業界

Fisher 3620Jは、化学および石油化学処理、発電、水および廃水処理、および一般的な産業プロセス制御で使用されます。古い空圧制御ループや、信頼性の高いロータリーバルブポジショニングが必要なアプリケーションに適しています。ポジショナはアクチュエータハウジングに一体型で取り付けられ、コンパクトな設置が可能です。

一般的な問題

• 入力があるのに出力信号がない: ノズルの詰まりを確認してください。ノズルを清掃してください。空気供給圧力を確認してください。

• 出力圧力が遅いまたは異常: 供給圧力が仕様内であることを確認してください。空圧アンプとノズル/フラッパーアセンブリを確認してください。

• 線形応答が悪い: ゼロスプリング調整を確認してください。レンジ調整機構の位置を確認してください。

• ポジショナが応答しない: 供給圧力と空圧接続を確認してください。コンバータが4-20 mA信号を受信していることを確認してください。

• 空気漏れ: Oリング、ガスケット、ダイヤフラムの摩耗を確認してください。必要に応じて交換してください。

交換モデル

Fisher 3620Jは成熟した電気空圧ポジショナプラットフォームです。最新のデジタル通信と高度な診断については、Fisher DVC6200またはDVC2000デジタルバルブコントローラが現在の世代の代替品です。レガシー設置の場合、3620Jは電気入力が必要な場合に3610J空圧ポジショナの直接交換品として機能します。3620JPは位置送信機を追加し、3620JPRはリモートマウント機能を追加します。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベルレンジ、および入力信号の互換性を確認してください。
