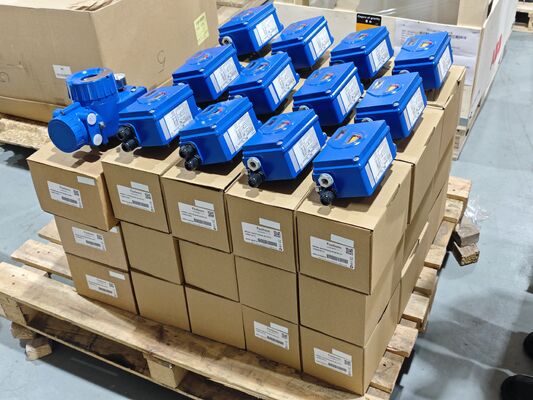

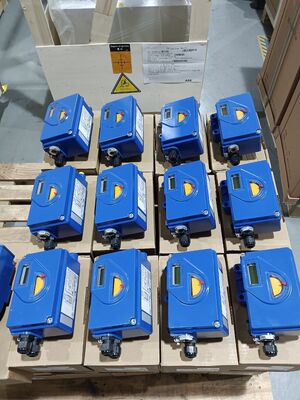

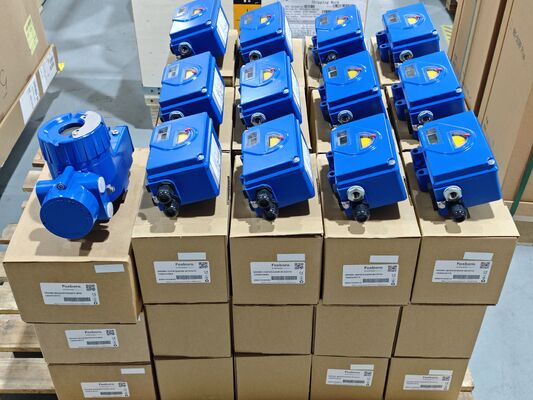

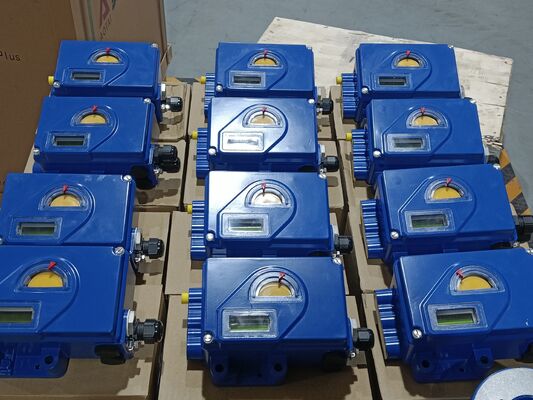

フォックスボロ SRD991シリーズ スマートデジタルバルブポジショナ HART 4-20mA コントロールバルブ用

製品概要

Foxboro SRD991は,微プロセッサベースのインテリジェントバルブポジショナーで,気圧バルブアクチュエータを正確に制御するように設計されています.線形およびローータリーの両方のアプリケーションのためのシングルアクションとダブルアクションアクチュエータをサポートデバイスは,プッシュボタンと多言語グラフィックLCD,高度な自己診断,および複数の通信オプションを介してローカル構成を提供しています.

ポジショナーは,操作が簡単で,メニュー駆動グラフィックLCDと多言語フルテキストディスプレイを搭載している.すべてのパラメータはプッシュボタンでローカルに設定できます.自動 に 起動 し て 自動 調節 を する 方法 で 時間 を 節約 する こと に よっ て,位置 付け 装置 は たった の 2 段階 で 動作 する よう に なる状態と診断メッセージがLCDに表示されます.

通信オプションはHART,FoxCom,PROFIBUS-PA,FOUNDATION Fieldbus H1または通信なし.ユニットはSIL 3に対応し,バルブフットプリントを含む高度なプレミアム診断を提供します.線上摩擦線形アクチュエータのNAMUR規格と回転アクチュエータのVDI/VDE 3845規格に従っている.

テクニカル仕様

応用産業

フォックスボロ SRD991は,石油化学,発電,水処理,紙,一般工業プロセス制御に使用されています.要求する環境で精密なスロットリング制御のために適していますSIL 3 機能と Partial Stroke Test 機能により,安全装置システム (SIS) と緊急シャットダウン (ESD) バルブに適しています.

一般 的 な 問題

• 入力信号の不一致位置付け装置の認識された入力信号がDCSまたは校正器の出力と異なる場合は,電源電圧を確認します.電源電流が正常であれば,電源電源をリセットします.そして値メニュー

• 狩りや振動: バルブパッキングの摩擦が高く,狩猟が起こる場合,フィールドで許容される範囲内で死帯値を増加します.死帯が低すぎると,標的の探求を遅らせます.

• EEPROM エラー: 位置付け装置が高くすぎるか低くすぎるかチェックします. 動作装置から遠くに設置されているかチェックします (使用角度をチェックします).強い振動や外部の衝撃により,ポテンチオメーターのギアとメインギアが位置から外れているかどうかを確認します..

• 入力信号に反応がない: 供給圧が1.4~6barの範囲にあることを確認します. 气動接続が安全であることを確認します. フィードバックレバーの設置を確認します.

• バルブ応答が遅い: 動作装置のサイズが大きすぎると,TbL値をTbL 4 (LLS) に設定します.トークモーターが損傷した場合,交換します.

• 空気漏れ: オーリング,ガスケット,弁の着用をチェックし,必要に応じて交換する.

代替モデル

フォックスボロ SRD991は,現在の世代のインテリジェント・バルブ・ポジショナー・プラットフォームである. SRD960とSRD998は,同じ製品ファミリーの他のモデルである. SIL 3機能を必要とするアプリケーションでは,SRD991は既に認証されています複数のベンダーによる代替品については,フィッシャー DVC6200,サムソン 3730,シメンス SIPART PS2,ネレス ND9000が直接競争相手として頻繁に挙げられる.
