製品概要

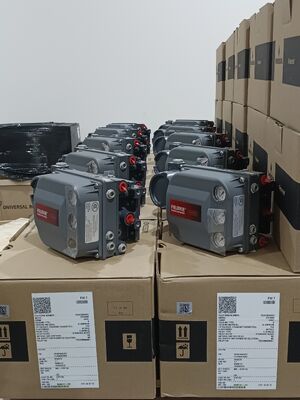

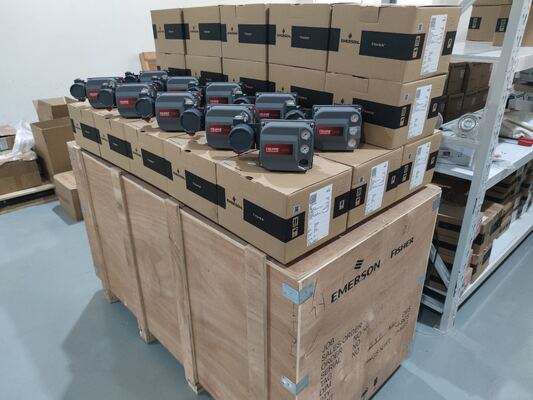

Fisher DVC6200は、2線式4-20 mA制御信号をアクチュエータへの空気圧出力に変換するHART通信デジタルバルブコントローラです。ほとんどの空気圧アクチュエータの既存のアナログポジショナと簡単に交換できます。リンケージレス、非接触式位置フィードバックシステムは、バルブステムとDVC6200間の物理的な接触を排除するため、摩耗部品がなく、サイクル寿命が最大化されます。完全にカプセル化された電子部品は、振動、温度変動、腐食性雰囲気に対する耐性があります。
技術仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | Fisher |
| 通信プロトコル | 4-20 mA HART |
| 入力信号 | 電気 |
| データインターフェース | 有線 |
| 診断 | はい |
| 最大出口圧力 | 145 psig |
| 取り付けタイプ | 一体型 |
| 動作温度 | 標準温度、高温 |
| 位置制御 | スロットル制御、オン/オフ |
| 電源 | ローカル |
| プロセス制御 | 流量、圧力、温度、レベル |
| 供給媒体 | 空気、天然ガス、窒素 |
| エリア分類 | 防爆、本質安全防爆、FISCO、Type N、耐炎、FM用非励磁 |
| 認証 | CSA、FM、ATEX、IECEx、CUTR、Peso、KGS、INMETRO、NEPSI、TIIS、天然ガス認定、シングルシールデバイス; 海事承認: Lloyd‘s Register、Bureau Veritas、DNV、ABS |
| アクチュエータ互換性（リニア） | 定格トラベルが6.35 mm / 0.25 in.から606 mm / 23.375 in.のスライディングステムリニアアクチュエータ。 |
| アクチュエータ互換性（ロータリー） | 定格トラベルが45°から180°のクォータターンロータリーアクチュエータ |
| ハウジング材質 | A03600低銅アルミニウム合金（標準）; ステンレス鋼（オプション） |
| エラストマー | ニトリル（標準）; フッ素シリコーン（極端な温度） |
| 重量（DVC6200アルミニウム） | 3.5 kg / 7.7 lbs |
| 重量（DVC6200ステンレス鋼） | 8.6 kg / 19 lbs |
| 重量（DVC6205） | 4.1 kg / 9 lbs |
| 重量（DVC6215） | 1.4 kg / 3.1 lbs |
| 最小端子電圧 | アナログ制御用9.5 VDC; HART通信用10 VDC |
適用産業
DVC6200は、石油精製、化学、原子力、石油・ガス、電力、パルプ・製紙、食品・飲料、水・廃水、製薬、金属・鉱業産業で実績があります。流量、圧力、温度、レベルアプリケーションのプロセス制御に対応します。
一般的な問題
機器が通信しない: 電源、端子電圧（9～32 VDCであるべき）、およびプリント基板の配線コネクタを確認してください。
バルブが0から100%までストロークしない: 空気圧接続と供給圧力を確認してください。ファンクションブロックが正しいモードになっているか確認してください。
I/Pコンバータ出力が仕様外: モジュールベースシールの欠陥、リレーの欠陥、または67CFRレギュレータの故障を示している可能性があります。
交換モデル
DVC6200は、既存のアナログポジショナの設置に後付けできるように設計されています。古いDVC2000ユニットからの一般的なアップグレードです。他のブランドの場合は、注文前に取り付け、トラベル範囲、通信プロトコルを確認してください。
