製品概要

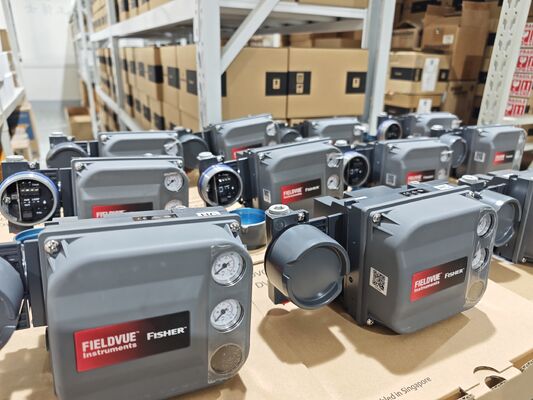

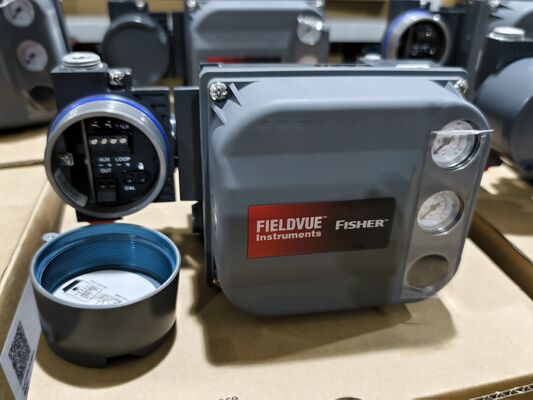

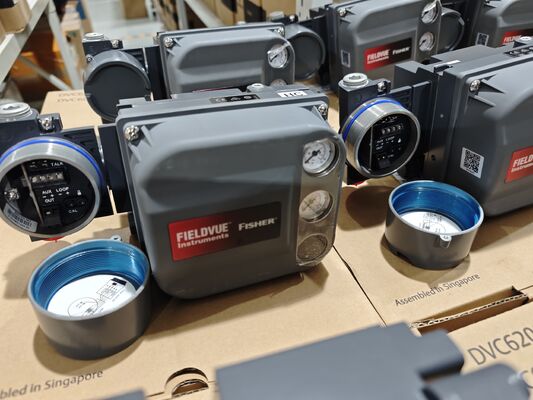

Fisher DVC6200は、HARTプロトコルで通信するデジタルバルブコントローラーです。2線式4-20 mA信号を受け取り、それを空気圧出力に変換してバルブアクチュエーターを駆動します。このユニットは、ほとんどの空気圧アクチュエーターのアナログポジショナーのドロップイン交換品として設計されています。非接触、リンケージフリーの位置フィードバックシステムは、すべての摺動部品を排除し、サイクル寿命を劇的に延長します。完全にポッティングされた電子部品は、振動、温度変動、および攻撃的なプラントエアに耐えます。
技術仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | Fisher |
| 通信プロトコル | 4-20 mA HART |
| 入力信号 | 電気 |
| データインターフェース | 有線 |
| 診断 | はい |
| 最大出口圧力 | 145 psig |
| 取り付けタイプ | 一体型取り付け |
| 動作温度 | 標準温度、高温 |
| 位置制御 | スロットル制御、オン/オフ |
| 電源 | ローカル |
| プロセス制御 | 流量、圧力、温度、レベル |
| 供給媒体 | 空気、天然ガス、窒素 |
| エリア分類 | 防爆、本質安全防爆、FISCO、Type N、耐炎、FM用非励磁 |
| 認証 | CSA、FM、ATEX、IECEx、CUTR、Peso、KGS、INMETRO、NEPSI、TIIS、天然ガス認証、シングルシールデバイス; 海事承認: Lloyd‘s Register、Bureau Veritas、DNV、ABS |
| アクチュエーター互換性（リニア） | 定格トラベルが6.35 mm / 0.25 in.から606 mm / 23.375 in.のリニアスライディングステムアクチュエーター。 |
| アクチュエーター互換性（ロータリー） | 定格トラベルが45°から180°のクォーターターンのロータリーアクチュエーター |
| ハウジング材質 | A03600低銅アルミニウム合金（標準）; ステンレス鋼（オプション） |
| エラストマー | ニトリル（標準）; フッ素シリコーン（極端な温度） |
| 重量（DVC6200アルミニウム） | 3.5 kg / 7.7 lbs |
| 重量（DVC6200ステンレス鋼） | 8.6 kg / 19 lbs |
| 重量（DVC6205） | 4.1 kg / 9 lbs |
| 重量（DVC6215） | 1.4 kg / 3.1 lbs |
| 最小端子電圧 | アナログ制御用9.5 VDC; HART通信用10 VDC |
適用産業
DVC6200は、石油精製、化学、原子力、石油・ガス、発電、パルプ・製紙、食品・飲料、水・廃水処理、製薬、金属・鉱業で広く応用されています。流量、圧力、温度、レベル制御ループを処理します。
一般的な問題

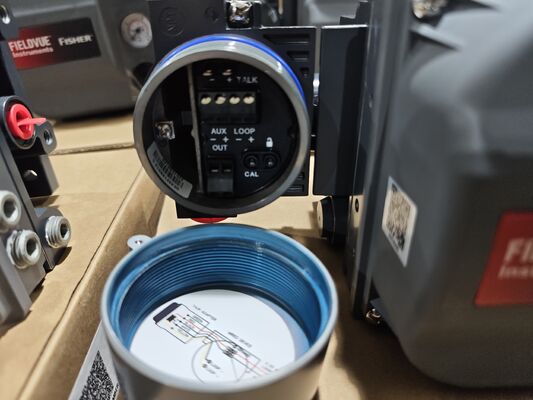

通信なし: 電源、端子電圧（9～32 VDC）、およびプリント基板の配線を確認してください。
バルブが完全にストロークしない: 空気圧チューブと供給圧力を確認してください。ファンクションブロックが正しいモードになっていることを確認してください。
I/Pコンバーター出力が仕様外: モジュールベースシール、リレー、または67CFRレギュレーターの不具合の可能性があります。
交換モデル
DVC6200は既存のアナログポジショナーの設置に後付けでき、DVC2000からの一般的なアップグレードです。他のブランドの場合は、注文前に取り付け、トラベル、プロトコルの互換性を確認してください。
