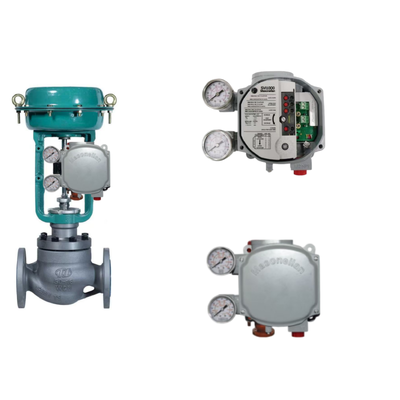

マソネイラン SVI1000 ループパワー 4-20mA HART デジタルバルブポジショナ (非接触磁気フィードバック付き)

製品概要

Masoneilan SVI1000は、4-20mAループで動作するHART通信対応デジタルバルブポジショナです。シングルアクション空圧制御バルブ専用に設計されています。非接触磁気フィードバックシステムを採用しており、機械的なリンケージとその摩耗を排除します。ループ電源で動作するため、別途電源は不要です。

LEDインジケータ付きのローカルプッシュボタンインターフェースは、1ボタン1機能のデザインを採用しています。ほとんどのバルブは5分未満で設定および校正できます。HARTリビジョン5または7は、現場で選択可能です。2つの内蔵ソリッドステートスイッチを位置指示に使用できます。ユニバーサルマウント設計は、リニアおよびロータリーアクチュエータの両方に対応します。

技術仕様

適用産業

Masoneilan SVI1000は、発電、化学処理、精製、石油化学、石油・ガス産業で使用されます。代表的な用途には、蒸気タービン発電機、復水器、冷却塔、廃熱回収蒸気発生器、蒸留、水素化分解、分解、ブレンディング、パイプライン保全、ガス圧縮などがあります。簡単なセットアップと信頼性の高い磁気フィードバックにより、シングルアクション空圧バルブの定期的なスロットル制御に最適です。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力が20-100 psiの範囲内であり、空圧接続が確実であることを確認してください。デバイスモードが「ノーマル」に設定されていることを確認してください。

• バルブの応答が遅い、または全く応答しない: 空気供給設定値がスプリング最終値プラス10 psigより大きいことを確認してください。大容量アクチュエータの場合、充填中の供給圧降下が15%未満であることを確認してください。

• 位置エラーアラート: SVI1000 Basic DTMを使用してバルブシグネチャを実行してください。パッキンがきつい、ステムに堆積物がある、またはアクチュエータの摩擦がないか確認してください。オートチューンまたはマニュアルチューンを実行してください。

• 電力不足 (全LED消灯): 入力電流が3.85 mA未満です。校正と診断のためにループ電流を4 mAに増やしてください。

• 校正失敗: 入力センサーの校正が許容範囲外でした。精密測定機器を使用して、境界制限に従って校正を実行してください。

• ハードウェア障害 (SelfCheckError): 電源を2分間オフにして再起動してください。ValVueまたはHARTホスト経由でアラームをクリアしてください。障害が続く場合は、電子モジュールを交換してください。

代替モデル

Masoneilan SVI1000は基本的なデジタルポジショナです。高度なバルブ診断、より高い流量容量、またはSIL定格の安全機能が必要なアプリケーションでは、同じ製品ラインの次のティアオプションとしてSVI II APまたはSVI3シリーズがあります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
