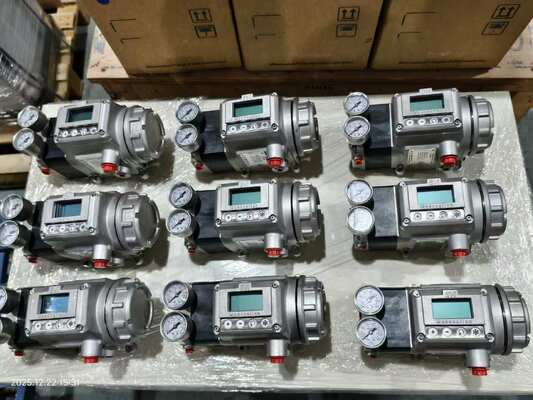

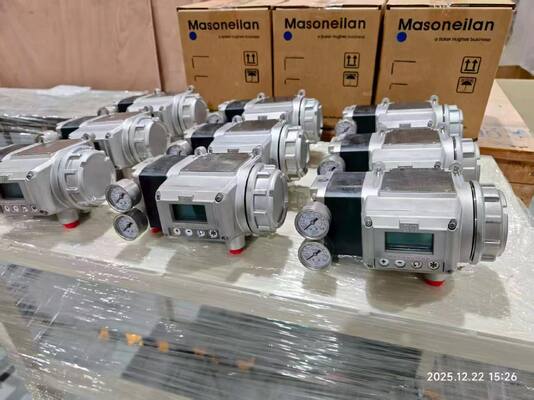

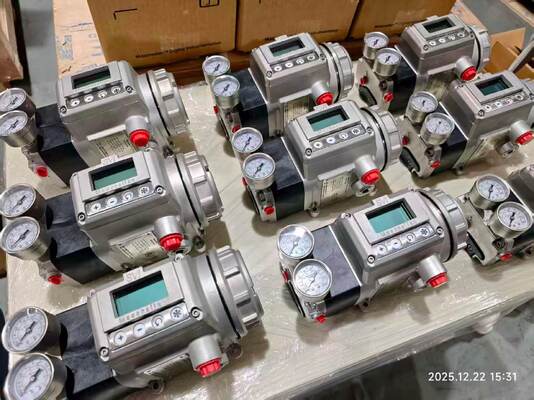

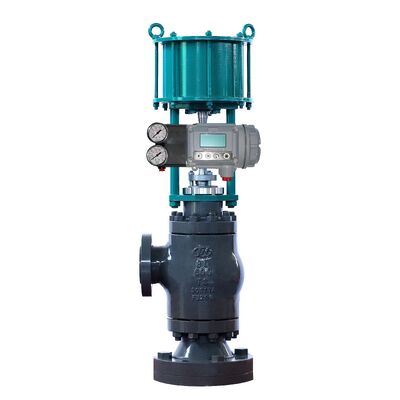

マソネイラン SVI3 デジタルバルブポジショナ (HART 7通信、4-20mAループ、高度診断機能付き)

製品概要

Masoneilan SVI3は、2線式4-20mAループを介したHART 7通信を使用する第3世代デジタルバルブポジショナです。空圧アクチュエータを高精度に駆動し、継続的なバルブ監視のための高度な診断機能を備えています。非接触位置センサーはハウジングを通して読み取るため、機械的な摩耗箇所がありません。このデバイスは-55℃まで動作するため、極端な気候に適しています。

ローカルインターフェースは、高コントラストグラフィカルディスプレイと危険区域対応のプッシュボタンを備えています。Smart Calにより、ワンボタンでのセットアップとキャリブレーションが可能になり、コミッショニング時間を短縮できます。ポジショナは最大1年間の診断データをオンボードに保存できるため、外部ツールなしでトレンド分析が可能です。DTMおよびEDDサポートを介して主要な制御システムと統合されます。

定常状態の空気消費量は以前のモデルより40%低く、空気供給量は15%高いため、より高速なストロークが可能です。SVI3には19種類のオンラインバルブ診断機能が含まれており、プロセス実行中にバルブの状態を監視し、故障前にメンテナンスの必要性を予測するのに役立ちます。

技術仕様

適用産業

Masoneilan SVI3は、発電、精製、石油化学、ミッドストリーム石油・ガス、アップストリーム石油・ガスで使用されます。主な用途には、蒸気タービン発電機、コンデンサ、冷却塔、原子炉建屋、タービン建屋、排熱回収蒸気発生器、プラントバランス、蒸留、水素化分解改質、分解、二次ブレンド、クエンチングおよび分留、チャージガス圧縮、分離、パイプライン完全性運用、脱水、冷凍、液化、積み込みおよび出荷、再ガス化、圧縮などがあります。

一般的な問題

• Smart Calが完了しない: 供給圧力が20～120 psiの範囲内であることを確認してください。バルブのトラベルリミットが定格範囲内であることを確認してください。バルブが固着またはバインドしていないことを確認してください。

• 位置の振動またはサイクリング: スティック・スリップの有無を確認してください。位置サイクルが設定値サイクルよりも大きい場合、ポジショナがサイクリングを引き起こしている可能性があります。ハンドホイールがバルブストロークを妨げている、ステムが破損している、または位置フィードバックコンポーネントが外れていることを点検してください。

• HARTハンドヘルドとの通信失敗: ループ抵抗が適切であることを確認してください。端子電圧がコンプライアンス要件 (9Vdc @ 20mA, 11Vdc @ 4mA) を満たしていることを確認してください。

• 低電力エラー (LOW_POWER): 入力電流が3.15mA未満です。キャリブレーションと診断のためにループ電流を4mAに増やしてください。

• オートチューン後にTuneERRが表示される: 手動チューニングが必要な場合があります。取扱説明書のトラブルシューティングセクションを参照してください。

• SelfCheckErrorまたはハードウェア障害: 電源を2分間オフにして再起動してください。ValVueまたはHARTホストを使用してアラームをクリアしてください。障害が続く場合は、電子モジュールを交換してください。

交換モデル

Masoneilan SVI3は、SVI II APおよびSVI1000の直接交換品です。あらゆるバルブ/アクチュエータの組み合わせに対応するステンレス鋼取り付けブラケットを備えており、SVI II APおよびSVI1000の取り付けブラケットと完全に後方互換性があります。SVI II APユーザーの場合、アップグレードは比較的簡単です。既存の取り付けを使用でき、空気/チューブ接続のみ調整が必要な場合があります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、通信プロトコルを確認してください。
