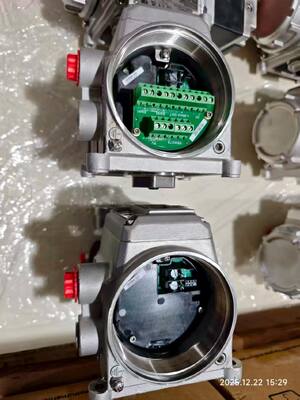

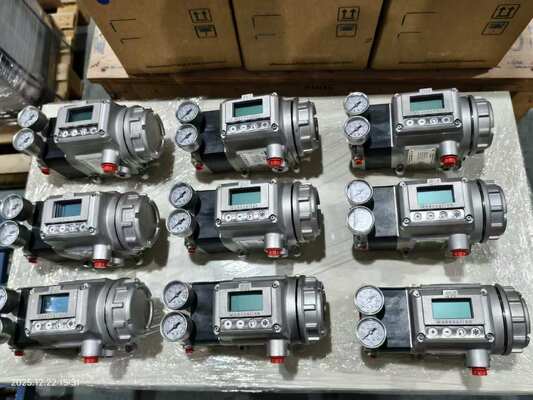

マソネイラン SVI3 スマート バルブ ポジショナー HART 7 通信 非接触位置センサーとスマート カール 1 ボタンセットアップ

製品概要

マソネイランSVI3は,HART 7通信を4-20mAループで活用して高精度で気圧アクチュエータを制御する第三世代のバルブポジショナーである.その非接触位置センサーは,機械的な磨きを排除しますローカルインターフェイスには,グラフィックディスプレイと危険区域指定ボタンが付属している.Smart Calは1ボタンのセットアップと校正を可能にします.この装置は,最大1年間の診断データを搭載し,DTMとEDD経由で制御システムと統合します旧モデルと比較して空気の消費量は40%削減され,空気の供給量は15%増加します. 19つのオンラインバルブ診断が動作中にバルブ状態を監視します.

テクニカル仕様

応用産業

SVI3は,発電,精製,石油化学,中流石油とガス,および上流石油とガスに展開されています.典型的な用途には,蒸気タービン発電機,コンデンサ,冷却塔,原子炉とタービンビル蒸気蒸気発電機 蒸気蒸気発電機 蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気蒸気パイプラインの整合性操作脱水,冷却,液化,積載と輸送,再ガス化,圧縮

一般 的 な 問題

• スマート カールは完了できません.: 20-120 psi の内の供給圧をチェックします. バルブ移動制限が指定範囲内にあることを確認します. バルブが固定または拘束されていないことを確認します.

• 位置振動またはサイクリング: スティック・スリップがあるかどうかを確認します. 位置サイクルがセットポイントサイクルよりもはるかに大きい場合は,位置付け器がサイクルを引き起こす可能性があります. ハンドホイールのブロックバルブストロークを確認します.骨折した幹,または位置フィードバックコンポーネントが切断されている.

• HART ハンドホールドとの通信障害: ループ抵抗が十分であることを確認する.端末電圧がコンプライアンス要件を満たしているかを確認する (9Vdc @ 20mA, 11Vdc @ 4mA).

• 低出力エラー (LOW_POWER): 入力電流は3.15 mA以下.校正と診断のためにループ電流を4 mAに増加します.

• TuneERR は,自動調律後に表示されます.: 手動調節が必要かもしれません.使用説明書のトラブルシューティングセクションを参照してください.

• SelfCheckError またはハードウェア障害: 電源を2分切って再起動します. ValVue または HART ホストを使用してアラームを削除します. 障害が続く場合は,電子モジュールを交換します.

代替モデル

マソネイランSVI3はSVIIIAPとSVI1000の直接的な代替です.バルブ/アクチュエータの組み合わせのための不?? 鋼の固定支架を搭載し,SVI II APとSVI1000の固定支架と完全にバックコンパティブルです. SVI II AP ユーザーにとっては,アップグレードは比較的簡単です.既存のマウントを使用することができ,空気/チューブ接続のみを調整する必要がある場合があります.動作装置の設置を確認する注文前に移動距離と通信プロトコル
