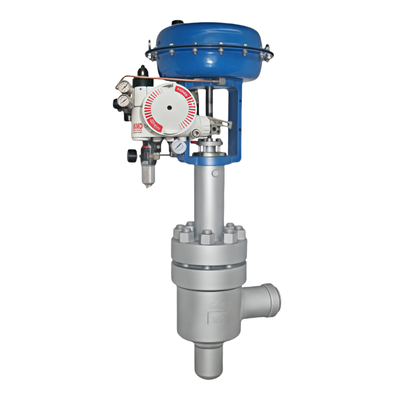

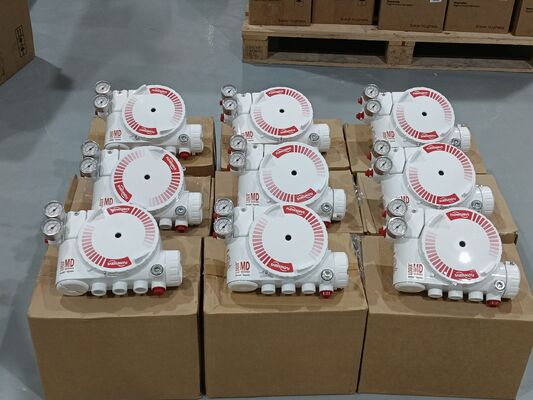

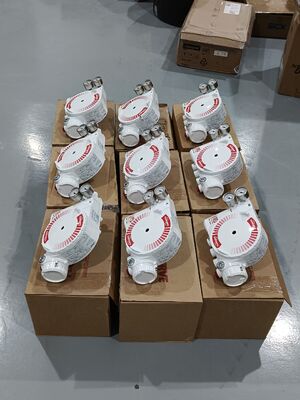

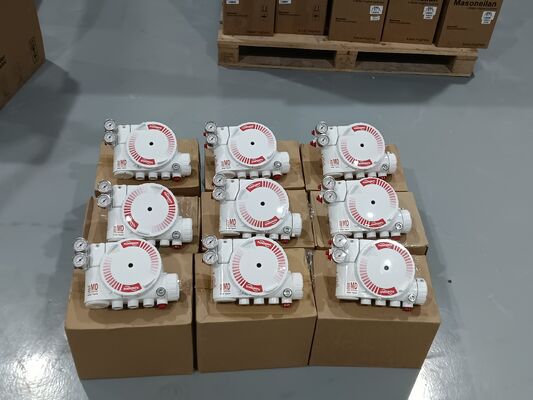

フローセーブ Logix 3200MD HART 5対応スマートバルブポジショナ（空圧アクチュエータ用、防爆エンクロージャ仕様）

製品概要

Flowserve Logix 3200MDは、高パフォーマンスと信頼性を実現するピエゾ技術を採用したデジタルHARTバルブポジショナです。アナログ制御信号に基づいて空圧アクチュエータを駆動する、2線式4-20mA入力デバイスです。設定は、プッシュボタン、HARTハンドヘルド、またはSoftToolsソフトウェアを使用してローカルで行うことができます。ローカルステータスLED、DIPスイッチ、キャリブレーションボタンにより、セットアップが容易になります。動的ゲイン選択によるオートチューニングにより、安定した制御を実現します。

本ユニットは、リニアおよびロータリーマウントに対応した、ダブルアクティングおよびシングルアクティングアクチュエータの両方をサポートします。供給圧力変動の影響を受けにくく、30～150 psigの供給圧力を処理できます。防爆エンクロージャは、Class I Division 1 Groups B-D、Ex d IIB+H2、AEx d IIB+H2の定格を持ち、SIL 2に対応しています。

技術仕様

適用産業

Flowserve Logix 3200MDは、石油・ガス、化学処理、発電、水処理、製薬業界で利用されています。パイプラインおよびアクチュエータ制御、リアクターバルブポジショニング、タービンバイパス自動化、流量調整などを処理します。

一般的な問題

• LEDが点滅しない: 電流が3.6mA未満であるか、配線極性が間違っています。供給電流が少なくとも3.6mAであることを確認し、極性をチェックしてください。

• 不安定な通信: HART信号の問題。電流源帯域幅が25Hzに制限されていることを確認してください。ケーブル長とインピーダンスを確認してください。互換性のある本質安全防爆バリアを使用してください。

• ユニットがアナログコマンドに応答しない: ユニットがデジタルコマンドモードであるか、キャリブレーションエラーが発生しました。コマンドモードをアナログに変更してください。ユニットを再キャリブレーションしてください。

• バルブ位置の読み取りが期待通りでない: ポジションセンサーのマウントが180度でない、ストロークがキャリブレーションされていない、またはMPCがアクティブです。センサーを再配置してください。ストロークをキャリブレーションしてください。

• 位置が全開または全閉に駆動される: ストロークがキャリブレーションされていない、ホールセンサーの内部ループが接続されていない、エアアクション設定が間違っている、またはチューブが逆になっている。ストロークをキャリブレーションしてください。ハードウェア接続を確認してください。

• 摩擦キャリブレーションが必要: 工場出荷時リセット以降、摩擦キャリブレーションが実行されていません。ディスプレイメニュー、ハンドヘルド、またはDTMを使用して摩擦キャリブレーションを実行してください。

代替モデル

Flowserve Logix 3200MDは成熟したデジタルポジショナプラットフォームです。追加の安全度を確保するために、Logix 3200MD+バリアントは強化された機能を提供します。新しい設置には、Logix 3800が同じ製品ファミリー内の代替モデルです。ベンダー間の代替品については、注文前にアクチュエータのマウント、トラベル範囲、通信プロトコルを確認してください。
