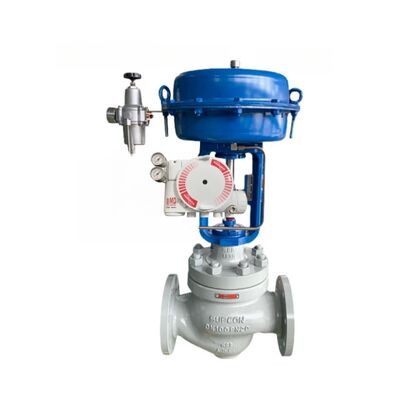

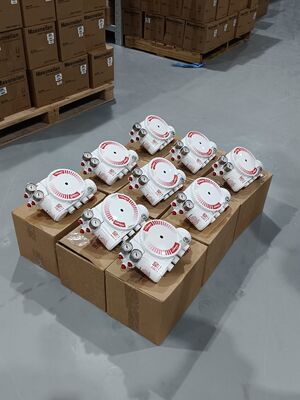

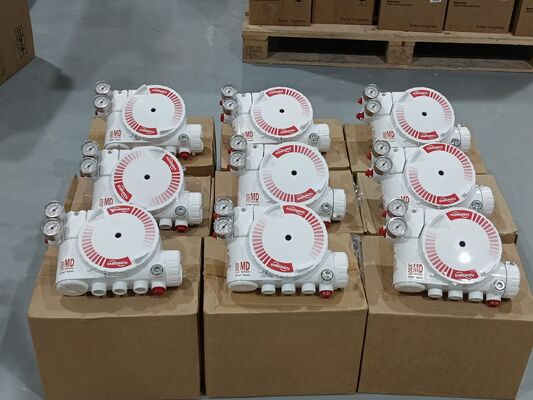

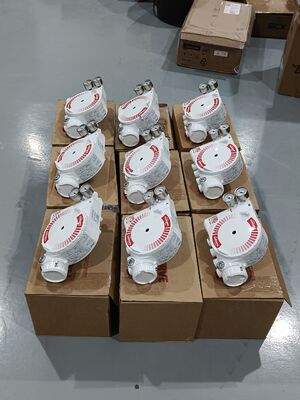

フローサーブ Logix 3200MD HART通信 防爆 SIL 2対応 デジタルバルブポジショナ (制御弁用)

製品概要

Flowserve Logix 3200MDは、ピエゾ技術を採用した高性能デジタルバルブポジショナで、信頼性の高い正確な空圧アクチュエータ制御を実現します。2線式4-20mA入力信号を受け付け、そのアナログコマンドに基づいてバルブアクチュエータを位置決めします。セットアップは、プッシュボタン、HARTハンドヘルド、またはSoftToolsソフトウェアを介してローカルで行うことができます。ローカルステータスLED、DIPスイッチ、キャリブレーションボタンにより、設定が簡単に行えます。動的ゲイン選択によるオートチューニングにより、安定した応答性の高い制御が可能です。

本ユニットは、リニアおよびロータリーマウントの両方に対応するダブルアクティングおよびシングルアクティングアクチュエータで使用できます。供給圧力の変動に影響されず、30～150 psigの供給圧力を処理できます。防爆エンクロージャは、Class I Division 1 Groups B-D、Ex d IIB+H2、およびAEx d IIB+H2の定格を持ち、ポジショナはSIL 2に対応しています。

技術仕様

適用産業

Flowserve Logix 3200MDは、石油・ガス、化学処理、発電、水処理、製薬業界で使用されています。プラント内のパイプラインおよびアクチュエータ制御、リアクターバルブの位置決め、タービンバイパス自動化、流量調整を処理します。

一般的な問題

• LEDが点滅しない：電流が3.6mA未満であるか、配線極性が間違っています。供給電流が少なくとも3.6mAであることを確認し、極性をチェックしてください。

• 不安定な通信：HART信号の問題。電流源の帯域幅が25Hzに制限されていることを確認してください。ケーブル長とインピーダンスを確認してください。互換性のある本質安全防爆バリアを使用してください。

• ユニットがアナログコマンドに応答しない：ユニットがデジタルコマンドモードであるか、キャリブレーションエラーが発生しました。コマンドモードをアナログに変更してください。ユニットを再キャリブレーションしてください。

• バルブ位置の読み取りが期待通りでない：位置センサーのマウントが180度でない、ストロークがキャリブレーションされていない、またはMPCがアクティブです。センサーを再配置してください。ストロークをキャリブレーションしてください。

• バルブが全開または全閉になる：ストロークがキャリブレーションされていない、ホールセンサーの内部ループが接続されていない、エアアクション設定が間違っている、またはチューブが逆に接続されています。ストロークをキャリブレーションしてください。ハードウェア接続を確認してください。

• 摩擦キャリブレーションが必要：工場出荷時リセット以降、摩擦キャリブレーションが実行されていません。ディスプレイメニュー、ハンドヘルド、またはDTMを使用して摩擦キャリブレーションを実行してください。

代替モデル

Flowserve Logix 3200MDは成熟したデジタルポジショナプラットフォームです。安全度をさらに高めるために、Logix 3200MD+バリアントは強化された機能を提供します。新しい設置には、Logix 3800が同じ製品ファミリー内の代替モデルです。ベンダー間の代替品については、注文前にアクチュエータのマウント、トラベル範囲、通信プロトコルを確認してください。
