製品概要

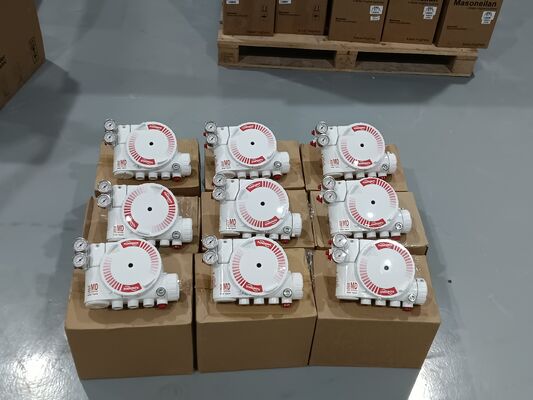

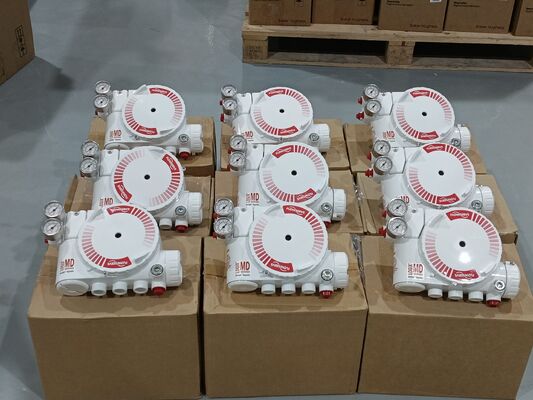

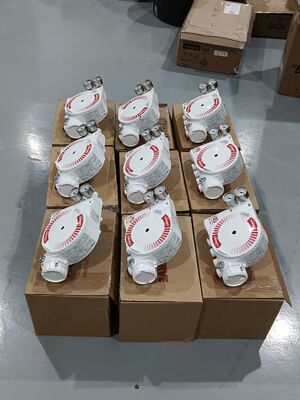

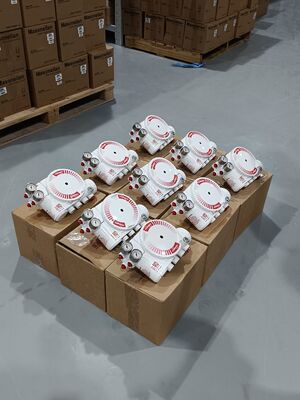

Flowserve Logix 3200MDはピエゾ技術に基づいて構築されたデジタルバルブポジショナーで,気圧アクチュエータの信頼性と精度の高い制御を提供します.このアナログコマンドに対応してバルブアクチュエータを動かす. 設定はプッシュボタン,ハートハンドヘルド,またはソフトツールソフトウェアを使用してローカルで行うことができます. オンボード状態LED,DIPスイッチ,校正ボタンにより設定プロセスを簡素化します.ダイナミック・ゲイン選択の自動調節で制御が安定して反応します.
この位置付け装置は,線形および回転型構成で,双作用および単作用のアクチュエータの両方で動作する.30から150psig の供給圧を容認する防爆ハウジングは,クラスI ディビジョン1 グループB-D,Ex d IIB+H2およびAEx d IIB+H2を搭載しています.ユニットはSIL 2に対応しています.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | 流量サービス |
| 通信プロトコル | ハート 5 |
| 入力信号 | 4〜20mA |
| データインターフェース | ワイヤレス |
| 診断 | 24/7 ローカル・フォール・モニタリング ローカル・バルブ・シグネチャー・ストレージ |
| 供給圧力 | 30〜150 psig |
| マウントタイプ | ローター式・線形アクチュエータ |
| 動作温度 | -52°C から +85°C (-62°F から +185°F) |
| 住宅用材料 | 鋳造,粉末塗装 アルミニウム;ステンレス鋼 |
| 重量 (アルミニウム) | 3.9kg (8.3ポンド) |
| 重量 (不?? 鋼) | 9.3kg (20,5ポンド) |
| 最低電流 | 3.6 mA |
| 電圧供給 (最大) | 30.0 VDC |
| 合致電圧 | 10.0 VDC @ 20 mA |
| 地域分類 | 防爆:クラスI ディヴ1 グループB-D;本質的に安全:クラスI ディヴ1 グループA-G;不燃性:クラスI ディヴ2 A-D |
| 認証 | SIL 2 |
| ほか の 特徴 | RFI/EMI免疫; FISCO対応; オートチューニング; 高摩擦安定性; Flash RAM アップグレード; ローカル調整可能な増幅 |
応用産業
Flowserve Logix 3200MDは,石油とガス,化学加工,発電,水処理,医薬品産業で使用されています.原子炉のバルブ位置タービンバイパス自動化と 発電所の流量調節
一般 的 な 問題
LEDが点滅しない:電流は3.6mA以下または配線の極度が誤っている.電流の電流が少なくとも3.6mAであることを確認し,極度を確認します.
不規則な通信: HART 信号の問題. 源の帯域幅が 25Hz に制限されていることを確認します. ケーブルの長さとインピーデンスを確認します. 互換性のある固有の安全障壁を使用します.
ユニットはアナログコマンドに反応しない: ユニットはデジタルコマンドモードか,校正エラーが発生しました. コマンドモードをアナログに変更します. ユニットを再校正します.
バルブ位置表示が予想通りではない位置センサーを 180° で設置していない,ストロークを校正していない,または MPC が有効である.再位置センサー.校正ストローク.
完全に開いた位置または閉ざされた位置: ストロークは校正されていません.ホールセンサーの内ループは接続されていません. 空気操作の設定が間違っている,またはチューブが逆転しています. 校正します. ハードウェアの接続を確認します.
摩擦校正が必要: 工場リセット以来,摩擦校正は行われていません. 画面メニュー,ハンドヘルド,またはDTMを使用して摩擦校正を実行します.
代替モデル
Flowserve Logix 3200MDは成熟したデジタルポジショナープラットフォームである.追加の安全性のために,Logix 3200MD+変種は強化された機能を提供しています.Logix 3800は同じ製品ファミリーの代替モデルですクロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
